Leitfaden zur Zugfestigkeit von Aluminium Eigenschaften Diagramme und Legierungen

Was ist die Zugfestigkeit von Aluminum?

Wenn Menschen gefragt werden, ob ein Teil “stark genug ist”, fragen sie im Grunde nach Zugfestigkeit von Aluminium—wie viel Zugkraft es aufnehmen kann, bevor es bricht.

Definition: Die Endzugfestigkeit (UTS)

Zugfestigkeit von Aluminium (Endzugfestigkeit, UTS) ist:

Das maximale Belastung Aluminium kann in der Zugrichtung aushalten bevor es versagt, gemessen in Kraft pro Flächeneinheit.

Sobald Aluminium seine Streckgrenze, jede zusätzliche Last verursacht Verkleinerung (necking) und endgültigen Bruch.

Zugfestigkeit vs Dehnung vs Bruchdehnung

Diese drei Zahlen tauchen immer gemeinsam in den Zugfestigkeitsdaten von Aluminium auf:

Eigenschaft	Was es bedeutet	Warum es wichtig ist
Zugfestigkeit (UTS)	Maximalstress vor dem endgültigen Bruch	Absolute Obergrenze in einem Zugversuch
Streckgrenze	Stress, dort wo er auffällt dauerhafte Verformung beginnt	Designgrenze, um dauerhafte Biegung zu vermeiden
Dehnung (%)	Wie viel es dehnt, bevor es bricht (Duktiliät)	Gibt Formbarkeit und Zähigkeit an

Streckgrenze ist üblicherweise niedriger als UTS.
Hohe Dehnung bedeutet, dass das Aluminum zäh und im realen Einsatz nachsichtiger ist.

Grundlegendes Spannungs–Dehnungs-Verhalten in Zug

Bei einem Zugversuch zeigt Aluminium ein typisches Spannungs-Dehnungs-Kurve:

Linear-elastischer Bereich – Spannung und Dehnung sind proportional; Belastung entfernen, es kehrt zurück.
Geadpunkt / plastischer Bereich – Material beginnt dauerhaft zu verformen.
Verfestigung durch Dehnung – Festigkeit nimmt mit weiterer Verformung zu.
Endzugfestigkeit – Maximale Spannung.
Nicken und Bruch – Lokale Ausdünnung und endgültiger Bruch.

Diese Kurve ist die Grundlage für Leitlinien der Zugfestigkeit von Aluminium und Sicherheitsfaktoren.

Gängige Einheiten für Aluminium-Zugfestigkeitsdaten

Sie werden die Zugfestigkeitseigenschaften von Aluminium ausgedrückt sehen in:

Einheit	Name	Typische Verwendung im deutschen Markt
ksi	Kilopfund pro Quadratzoll	Gängig im deutschen Strukturdesign
psi	Pfund pro Quadratzoll	Detaillierte Ingenieurdaten
MPa	Megapascal	Globale Normen, Datenblätter

Ingenieure in Deutschland denken oft in ksi, aber die meisten globalen Datenblätter listen MPa. Beide beschreiben die gleiche Aluminium Zugfestigkeit, nur in unterschiedlichen Einheiten.

Warum Aluminium-Zugfestigkeitseigenschaften wichtig sind

Für meine eigenen Produkte und Plattform, die Aluminium-Zugfestigkeitszahlen korrekt zu bekommen ist unverhandelbar. Sie wirken sich direkt aus auf:

Sicherheit – Wird die Halterung, der Balken oder der Rahmen unter Last versagen?
Gewicht – Können wir ein Teil verkleinern und die Last trotzdem halten?
Kosten – Können wir eine Überdesignung durch eine zu starke (und teure) Legierung vermeiden?
Zuverlässigkeit – Werden Teile sich im Laufe der Zeit unter wiederholten Belastungen verformen?

Wenn wir jemals eine Legierung, eine Wärmebehandlung oder einen Querschnitt wählen, stimmen wir tatsächlich die Aluminium-Zugfestigkeit, Streckgrenze und Dehnung bis zu den reale Lasten die unsere Kunden dem Produkt aufbürden.

Reine Aluminium-Zugfestigkeits-Eigenschaften

Wenn wir von Zugfestigkeit von Aluminium, reines Aluminium liegt am unteren Ende der Festigkeitsbandbreite, punktet jedoch stark bei Verformbarkeit und Korrosionsbeständigkeit.

Typische Zugfestigkeit von reinem Aluminium

Geringlegierte Aluminiumqualität (wie 1100 oder 1050):

Bruchdehnung (UTS): etwa 70–110 MPa (≈ 10–16 ksi)
Streckgrenze: ungefähr 25–45 MPa (≈ 3–6 ksi)
Sehr geringe Festigkeit im Vergleich zu hochlegierten Legierungen, aber sehr vorhersehbar und leicht zu bearbeiten.

Sie können typische Werte für reines Aluminium und legierte Sorten detaillierter in dieser Aufschlüsselung des Zugfestigkeit von Aluminium.

Verformbarkeit und Dehnung von kommerziellem Reinaluminium

Reines Aluminium ist äußerst formbar:

Dehnung bei Bruch: in der Regel 30–40%, manchmal höher im vollständig annealierten (O)-Temperzustand
Biegen, Tiefziehen und Formen lassen sich leicht ohne Risse
Tolle Wahl, wenn Sie Folgendes benötigen hohe Aluminium-Ledigkeitsprozent und nachsichtige Verformungscharakteristik

Beschränkungen in strukturellen Anwendungen

Für tragende oder struktur-spezifische Teile hat reines Aluminium echte Grenzen:

Niedrig Aluminium-Yield-Stärke → Teile können sich bei moderaten Lasten dauerhaft verformen
Größere Querschnitte sind erforderlich, um dieselbe Last wie legiertem Aluminium oder Stahl zu tragen
Nicht ideal dort, wo Steifigkeit und Ermüdungsbeständigkeit entscheidend ist (Rahmen, Träger, schwere Halterungen)

Mit anderen Worten, Sie wählen kein reines Aluminium, wenn Streckgrenze oder eine hohe Tragfähigkeit Ihr Hauptdesigntreiber ist.

Wenn reines Aluminium immer noch eine gute Wahl ist

Reines Aluminium macht in vielen Anwendungen hier in Deutschland weiterhin Sinn, bei denen Stärke nicht alles ist:

Elektrische und thermische Anwendungen: Busbars, Kühlrippen, Wärmeüberträger
Verpackung: Folien, Dosen, Verpackungen für Lebensmittel und Pharma
HKL- und Gebäudetechnikprodukte: Kühlrippen, Bleche geringer Wanddicke, bei denen Verformbarkeit wichtig ist
Dekorative und nicht tragende Teile: Verkleidungen, Namensschilder, Paneele

Wenn Sie benötigen ausgezeichnete Duktilität, einfache Formgebung, erstklassige Korrosionsbeständigkeit, und niedrige Kosten — und nur mäßige Festigkeit — ist reines kommerziell reines Aluminium eine sehr kluge Wahl.

Zugfestigkeit von Aluminium in Legierungen

Aluminiumlegierungen sind der Ort, an dem die echten Zugfestigkeitszuwächse stattfinden. Reines Aluminium ist weich und sehr duktil, aber sobald wir die richtigen Legierungselemente hinzufügen und die Verarbeitung kontrollieren, Zugfestigkeit von Aluminium springt es deutlich nach oben.

Warum Aluminiumlegierungen stärker sind als reines Aluminium

wir erhöhen ultimative Zugfestigkeit von Aluminium durch das Hinzufügen von Elementen wie:

Magnesium (Mg) – Festigkeitssteigerung durch Festkörper-Lösung, großartig für Meerwasser- und Blechlegierungen
Silicium (Si) – verbessert Gießbarkeit, wird stark in Gießgradien verwendet
Kupfer (Cu) – große Festigkeitssteigerung, verwendet in 2xxx- und 7xxx-Serien (oft mit Zink)
Zink (Zn) – entscheidend für sehr hochfesten 7xxx-Legierungen
Mangan (Mn), Chrom (Cr), Zr – Feinkörnige Struktur, verbessert Zähigkeit und Stabilität

Diese Elemente erzeugen Festigkeitsmechanismen (Festlösung, Ausscheidungshärtung, Kornfeinung) die beides hebt Zugfestigkeit und Streckgrenze weiter weit über reines Aluminium hinaus, während gleichzeitig eine gute Dehnungsfähigkeit bei Bedarf.

Verformbares vs. gegossenes Aluminium Zugverhalten

Aluminiumlegierungen fallen grob in zwei Kategorien:

Bearbeitete Aluminiumlegierungen (Walzen, Extrudieren, Schmieden)
- Feineres, homogeneres Korngefüge
- Höhere Zug- und Streckgrenzwerte bei derselben Chemie
- Bessere Duktilität und Zähigkeit
- Verwendet für Strukturteile, Profile, Platten, Luft- und Raumfahrt sowie Automotive
Gussaluminiumlegierungen (Gussdruckguss, Sandguss, Feinguss)
- Niedrigere Zugfestigkeit im Durchschnitt aufgrund von Porosität und gröberer Mikrostruktur
- Komplexere Formen und nahezu Endfase
- Ideal für Gehäuse, Halterungen und Strukturgussteile, wenn sie richtig konzipiert sind

Wenn Sie Struktur-Gussbauteile entwerfen, sind strenge Prozesssteuerung und gute Gießereipraktiken von großer Bedeutung. Deshalb verlassen wir uns auf hochpräzise Aluminium-Druckgussdienstleistungen mit Großlastmaschinen und CNC-Finish zur Absicherung beiderseits Zugfestigkeitseigenschaften und dimensionale Genauigkeit.

Wie Legierungselemente die Zugfestigkeitseigenschaften verändern

Legierungs- und Temperauswahl ermöglicht es uns, zu “stimmen” Zugfestigkeitseigenschaften von Aluminium erheblich verändern:

hitzebehandelbare Legierungen (2xxx, 6xxx, 7xxx):
- Lösehärtung + Alterung verwenden, um harte Präzipitate zu bilden
- Großer Sprung in Streckgrenze und Streckgrenze (z. B. 6061-T6, 7075-T6)
Nicht-härtbare Legierungen (1xxx, 3xxx, 5xxx):
- Festigkeit hauptsächlich aus der Festkörperlösung und Arbeitsverfestigung
- Große Dehnung und Zähigkeit, ausgezeichnet zum Umformen und Schweißen

Wir wählen Legierung + Wärmebehandlung basierend darauf aus, ob wir Priorität haben:

Maximale Zugfestigkeit
Formbarkeit und Dehnung
Schweißbarkeit und Korrosionsbeständigkeit
Kosten und Verfügbarkeit

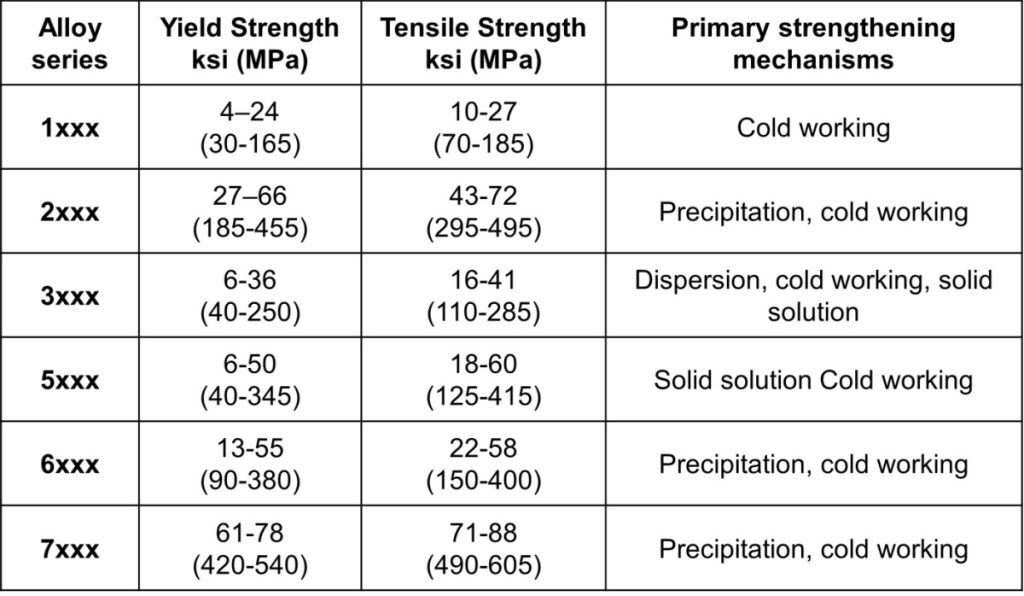

Typische Zugfestigkeitsbereiche für gängige Aluminium-Legierungsgruppen

Unten ist ein schnelles Gefühl für Zugfestigkeitsbereiche (Raumtemperatur, typische Werte):

Legierungsfamilie	Typ	Typische Endzugfestigkeit
1xxx	Gewalzt, nicht-HT	~70–125 MPa (10–18 ksi)
3xxx	Gewalzt, nicht-HT	~110–200 MPa (16–29 ksi)
5xxx	Gewalzt, nicht-HT	~190–350 MPa (28–51 ksi)
6xxx	Geglüht, HT	~200–350 MPa (29–51 ksi)
2xxx	Geglüht, HT	~320–480 MPa (46–70 ksi)
7xxx	Geglüht, HT	~430–600+ MPa (62–87+ ksi)
Gegossenes Al-Si	Guss	~130–320 MPa (19–46 ksi)

Für gegossene Bauteile gilt ein gut kontrollierter Prozess wie präzise Aluminium-Investitionsgüsse hilft Ihnen, näher an das obere Ende dieser Zugfestigkeitsbereiche zu gelangen, indem Porosität minimiert und die Mikrostruktur verbessert wird.

Wenn Sie in Deutschland sind und Teile spezifizieren, stimmen Sie normalerweise mit diesen mechanischen Eigenschaften von Aluminium überein mit deiner Anforderung Zugfestigkeit, Streckgrenze, und Dehnung aus ASTM- oder OEM-Standards, dann wähle die Legierungsfamilie und das Verfahren (Wrought vs. Cast), das diese Ziele mit dem geringsten Gewicht und Gesamtkosten erreicht.

Wichtige Faktoren, die die Zugfestigkeit von Aluminium beeinflussen

Aluminium-Zugfestigkeit ist nicht festgelegt – sie wird davon bestimmt, wie das Metall legiert, verarbeitet und verwendet wird. Wenn Sie Teile für den deutschen Markt entwerfen, bei dem Festigkeit, Gewicht und Kosten alle eine Rolle spielen, sind dies die Stellschrauben, die Sie tatsächlich kontrollieren.

Legierungszusammensetzung und Verfestigungsmechanismen

Das Basismetall (reines Aluminium) ist weich. Wir erhöhen Zugfestigkeit von Aluminium durch Zugabe von Elementen wie Magnesium, Silizium, Kupfer, Zink und Mangan.

Festigkeitsverfestigung durch Festkörperlösung – Legierungsbestandteile, die in Aluminium gelöst sind, widerstehen der Verformung.
Austrocknung durch Präzipitation – in hitzehärtbaren Legierungen (wie 6061, 2026, 7075) bilden sich winzige harte Partikel (Präzipitate), die die Versetzungsbewegung blockieren.
Dispersion und Korngrenz‑Stärkung – feine Partikel und verfeinerte Körner erhöhen beides Streckgrenze und Aluminium-Yield-Stärke.

Die Wahl der richtigen Zusammensetzung ist Schritt eins, um Ihre gewünschten Zugfestigkeitswerte von Aluminiumlegierungen zu erreichen.

Wärmebehandlung und Körnungen (O, H, T4, T6)

Die Wärmebehandlung ist genauso wichtig wie die Legierung.

O (annealed) – am weichsten, am niedrigsten Zugfestigkeit, höchste Dehnbarkeit.
H‑Härten – stranganodrierte (kaltverformte) und manchmal teilweise annealierte; üblich bei nicht hitzelegierten Legierungen wie 5052.
T4 – Lösungshärtung und natürliche Alterung; gutes Gleichgewicht aus Festigkeit und Verformbarkeit.
T6 – Lösungshärtung und künstliche Alterung; Maximum Zugfestigkeit von Aluminium für viele Legierungen (z. B. 6061‑T6, 7075‑T6).

Wenn Sie eine vertiefende Auseinandersetzung darüber benötigen, wie Spannungswege verschieben ZT-Festigkeit und Zugwerte, erkläre ich das in unserem Leitfaden zu Aluminium-Fließgrenze und Tempern.

Zugfestigkeit und Kaltverformung

Kaltverformung (Walzen, Zeichnen, Biegen, Umformen bei Raumtemperatur) erhöht Zugfestigkeit von Aluminium durch das Ansammeln von Versetzungen im Metall.

Mehr Kaltverformung → höher Streckgrenze und Streckgrenze
Aber auch → niedriger Dehnungsfähigkeit und weniger Formbarkeit

Für eine Hochvolumen-Fertigung in Deutschland passen wir oft die Menge der Kaltumformung an, um ein spezifisches Festigkeits-Duktilitätsfenster zu erreichen, statt nur die Härte zu maximieren.

Auswirkung des Fertigungsprozesses (Extrusion, Walzen, Gießen)

Wie wir das Metall formen, beeinflusst direkt mechanischen Eigenschaften von Aluminium überein:

Extrusionen (z. B. 6063, 6061) – gerichtete Kornflussrichtung und gute Oberflächenbeschaffenheit; stark in der Extrusionsrichtung.
Gewalzte Platte/Blech – typischerweise höher und gleichmäßiger Festigkeit als Guss, ideal für strukturelle Anwendungen.
Gussaluminium – in der Regel niedriger Zugfestigkeit undduktiler als Garem, aber gut für komplexe Formen; Gießparameter und Legierungswahl sind kritisch. Viele der gleichen Grundsätze übertragen sich von Edelstahl-Gießprozessen—Legierungssteuerung, Porosität und Abkühlrate bestimmen nach wie vor die Festigkeit.

Temperatureinflüsse auf die Zugfestigkeit von Aluminium

Aluminium verliert schneller Festigkeit durch Hitze als Stahl.

Bei erhöhten Temperaturen (oberhalb von ca. 200–250 °F / 95–120 °C), Zugfestigkeit und Streckgrenze weich fallen auffällig ab.
Bei niedrigen Temperaturen werden die meisten Aluminiumlegierungen tatsächlich stärker und behalten eine gute Zähigkeit.

Wenn Ihr Teil unter der Motorraum- bzw. Hitzeeinwirkung steht, Schweißen oder kontinuierlicher Hochtemperaturbetrieb vorliegen, können Sie nicht einfach die Raumtemperatur Zugversuch Aluminum Daten und dafür gut befunden.

Gefügestruktur, Verunreinigungen und Umgebung

Mikrostruktur und Umgebung beeinflussen unaufdringlich die reale Welt Zugfestigkeit von Aluminium:

Feinkörnige Körnung → höhere Festigkeit und oft bessere Ermüdungsfestigkeit.
Verunreinigungen und Einschließungen → Spannungs Konzentratoren, die Duktilität verringern und manchmal die wirksame Zugfestigkeit.
Umgebung (Korrosion, Feuchtigkeit, Salz, galvanische Kontakte) kann:
- die Oberfläche einwachsen, Querschnitt verringern.
- Spannungsrisskorrosion in einigen hochfesten Legierungen (z. B. bestimmte 7xxx‑Serien) unter permanenter Last.

Für US-Anwendungen in marinen, Küsten- oder Tauwässern mit Streusalzbedingungen balancieren Sie immer Zugfestigkeit von Aluminium mit dem Korrosionsverhalten, nicht nur mit der Festigkeit.

Zugfestigkeitseigenschaften gängiger Aluminiumlegierungen

Wenn ich eine Aluminiumlegierung wähle, beginne ich immer mit Zugfestigkeit, Streckgrenze und Dehnung. So vergleichen Sie schnell die gängigsten Legierungen, damit Sie sie Ihrem Auftrag zuordnen können.

Zugfestigkeit und Dehnung von 1100er Aluminium

1100 ist kommerziell reines Aluminium, ideal, wenn Verformbarkeit und Korrosionsbeständigkeit wichtiger sind als Festigkeit.

Bruchdehnung (UTS): ≈90–130 MPa (13–19 ksi)
Streckgrenze: ≈30–45 MPa (4–7 ksi)
Dehnung: ~25–35% (sehr duktil)

Am besten geeignet für: Tiefziehen, leichte Blechteile, nicht-strukturelle Paneele.

2026 Aluminium Zugfestigkeit (T3, T4)

2026 ist eine Hochleistungs-Alloy für die Luft- und Raumfahrt mit guter Ermüdungsfestigkeit, aber weniger korrosionsbeständig.

2026-T3:
- UTS: ~470 MPa (68 ksi)
- Haltbarkeit: ~325 MPa (47 ksi)
- Dehnung: ~15–20%
2026-T4:
- UTS: ~450 MPa (65 ksi)
- Dehnung: ~290 MPa (42 ksi)
- Verlängerung: ~17–20%

Am besten geeignet für: Flugzeughaut, Strukturrippen, Bauteile mit hoher Belastung, bei denen Ermüdung eine Rolle spielt.

Zugfestigkeit und Streckgrenze von 6061-Aluminium (T6)

6061-T6 ist aus gutem Grund das bevorzugte Leichtmetall für Tragwerke in Deutschland: stark, schweißbar und weit erhältlich.

6061-T6:
- UTS: ~290–320 MPa (42–46 ksi)
- Ruhig: ~240–275 MPa (35–40 ksi)
- Dehnung: ~8–17% (je nach Wanddicke und Produktform)

Am besten geeignet: Rahmen, Maschinenteile, Schweißkonstruktionen, allgemeine Tragstrukturen. Wenn Sie mit Legierungsstählen oder anderen Speziallegierungen vergleichen, 6061-T6 ist normalerweise die Baseline.

6063-Aluminium Zugfestigkeit für Extrusionen

6063 ist optimiert für Extrusionen mit sauberer Oberflächenqualität und guter Anodisierung.

6063-T5 / T6 (Extrusionen):
- UTS: ~190–240 MPa (28–35 ksi)
- Streckgrenze: ~150–215 MPa (22–31 ksi)
- Dehnung: ~8–12%

Am besten geeignet für: Fensterrahmen, architektonische Formen, dekorative Zierleisten, leichte Tragprofile.

5052- und 5083-Aluminium-Zughärtungsfestigkeiten für den Seebereich

Diese nicht wärmebehandelbaren Legierungen sind Arbeitspferde im Marinesektor und im Transportwesen aufgrund ihrer Korrosionsbeständigkeit und Schweißbarkeit.

5052-H32:
- UTS: ~215–260 MPa (31–38 ksi)
- Dehnungssatz: ~160–195 MPa (23–28 ksi)
- Verlängerung: ~7–14%
5083-H116 / H321 (marine):
- UTS: ~275–345 MPa (40–50 ksi)
- Dehnung: ~125–240 MPa (18–35 ksi)
- Verlängerung: ~10–20%

Am besten geeignet für: Bootsrümpfe, Schiffstrukturen, Kraftstofftanks, Küstenausrüstung.

7075-Aluminium-Festigkeit (T6 und andere Wärmebehandlungen)

7075 gehört zu den stärksten verfügbaren Aluminiumlegierungen, wird dort eingesetzt, wo Gewicht entscheidend ist und Lasten hoch sind.

7075-T6:
- UTS: ~510–570 MPa (74–83 ksi)
- Streckgrenze: ~430–505 MPa (63–73 ksi)
- Dehnung: ~5–11%
7075-T73 (spannungsrissbeständig):
- UTS: ~470–510 MPa (68–74 ksi)
- Ertrag: ~380–435 MPa (55–63 ksi)
- Verformung/Dehnung: ~7–13%

Am besten geeignet für: Raumfahrt-Bauteile, hoch belastete Tragstrukturen, Leistungsbauteile.

Übersichtstabellenn für Zugfestigkeit aus Aluminium

Verwenden Sie diese Momentaufnahme-Tabelle, wenn Sie Legierungen nach Zugfestigkeit, Dehngrenze und Verformung (typische Werte, Raumtemperatur) auswählen:

Legierung / Wärmebehandlung	Zugfestigkeit (MPa)	Zugfestigkeit (MPa)	Dehnung (%)	Typischer Anwendungsfall
1100-O	90–130	30–45	25–35	Geformte, nicht-strukturelle Teile
2026-T3	~470	~325	15–20	Luft- und Raumfahrthäute & Strukturen
6061-T6	290–320	240–275	8–17	Allgemeines Struktur-Aluminium
6063-T6	200–240	160–215	8–12	Architektur-Extrusionen
5052-H32	215–260	160–195	7–14	Marineschicht, Kraftstofftanks
5083-H116	275–345	125–240	10–20	Schiffbau, Offshore
7075-T6	510–570	430–505	5–11	Hochfestes Luft- und Raumfahrtmaterial

Wenn Sie Aluminium gegen Legierungsstahl oder nickelseitige Optionen abwägen, können Sie diese Zahlen mit Hochleistungslegierungen wie denjenigen in unserem Gusslegierungs- und Speziallegierungsleitfaden vergleichen, um das richtige Material für Ihre Last-, Gewichts- und Kostenziele auszuwählen.

Zugfestigkeit von Aluminium vs. anderen Materialien

Aluminium vs. Stahl Zugfestigkeit

Bei der reinen Zugfestigkeit schlagen die meisten Stähle Aluminium.

Typischer Stahl für die Struktur: 400–550 MPa Streckgrenze
Gängiges Aluminium wie 6061-T6: ~290 MPa Zugfestigkeit (UTS)

Aber Stahl ist etwa 2,5–3× schwerer. Wenn Sie also nach Gewicht entwerfen, sagen Rohfestigkeitswerte nicht die ganze Geschichte. Als Referenz vergleichen viele Hersteller in Deutschland Aluminium mit üblichen niedrigkohlenstoffstahl oder sogar Doppelstahlduplexstahl bei der Entscheidung, welches Material die beste Leistung pro Pfund bietet.

Stärke-Gewichts-Verhältnis: Aluminium vs. Stahl

Hier gewinnt Aluminium großartig.

Dichte:
- Aluminium: ~2,7 g/cm³
- Stahl: ~7,8 g/cm³

Auch wenn die Zugfestigkeit von Aluminium niedriger ist, ist seine Festigkeit-Gewichts-Verhältnis oft gleich oder besser als unlegierter Stahl. Deshalb ist Aluminium so verbreitet in Transport, Luft- und Raumfahrt sowie leichten Strukturen, bei denen jedes Pfund zählt.

Aluminium vs Titan-Tes Eigenschaften

Titan ist der Kraftprotz für Festigkeit:

hochfeste Titanlegierungen: 900–1.100 MPa UTS
Dichte: ~4,5 g/cm³

Titan schlägt Aluminium in Bezug auf Festigkeit und Korrosionsbeständigkeit, ist aber deutlich teurer und schwerer zu bearbeiten. In deutschen Märkten ist Aluminium in der Regel das kostengünstige Mittelfeld zwischen Stahl und Titan für Hochleistungs- bzw. Hochvolumenbauteile.

Aluminium vs Magnesium Zugfestigkeits-Eigenschaften

Magnesium ist sogar leichter als Aluminium, aber in der Regel schwächer:

Dichte: ~1,7–1,8 g/cm³
Zugfestigkeit: oft 150–300 MPa je nach Legierung

Magnesiumlegierungen eignen sich hervorragend für ultra-leichte Bauteile, aber Aluminium bietet typischerweise eine bessere Gesamtenfestigkeit, Korrosionsbeständigkeit und Haltbarkeit, insbesondere für Outdoor- und Tragwerksanwendungen.

Praktische Design-Erkenntnisse

Wenn Sie Materialien nach Zugfestigkeit auswählen:

Verwenden Sie Stahl wenn:
- Sie benötigen hohe absolute Festigkeit zu geringen Kosten
- Gewicht ist weniger entscheidend (fest installierte Strukturen, schwere Beschläge)
Verwenden Sie Aluminium wenn:
- Gewichtseinsparungen sind kritisch (Fahrzeuge, Luft- und Raumfahrt, tragbare Ausrüstung)
- Sie benötigen eine gute Balance von Zugfestigkeit, Korrosionsbeständigkeit und Verarbeitbarkeit
Verwenden Sie Titan oder Magnesium wenn:
- Titan: extreme Leistung und Budgets erlauben Premium-Materialien
- Magnesium: maximale Gewichtseinsparung bei mäßigen Festigkeitsanforderungen

In der realen Produktion in Deutschland ist die Zugfestigkeit von Aluminium bei geringem Gewicht oft der sweet spot um Leistung, Kraftstoffeffizienz und Kostenziele auf einen Schlag zu erreichen.

Anwendungen, die von Zugfestigkeiten von Aluminium getrieben werden

Raumfahrt: Hochzugfestes Aluminium im Flug

In der Luft- und Raumfahrt, hochfeste Aluminiumlegierungen wie 2026, 6061 und 7075 sind bevorzugte Materialien für:

Wellenschalen und Rippen der Flügel
Rumpfrahmen und Trennwände
Komponenten des Fahrwerks (in spezifischen Legierungen/Tempern)

Ingenieure wählen diese Legierungen, weil ihre Streckgrenze und ihres hervorragenden Festigkeit-Gewichts-Verhältnis helfen, das Flugzeuggewicht zu reduzieren und gleichzeitig strenge FAA-Sicherheitsmargen einzuhalten.

Automotive Parts and Lightweight Design

Auf dem deutschen Automarkt setzen OEMs auf Zugfestigkeit von Aluminium um:

Gewicht des Fahrzeugs zur Senkung von Verbrauch und EV-Reichweite reduzieren
Unfallleistung durch kontrollierte Verformung erhalten

Typische Anwendungen umfassen:

Aufhängungs-Arme, Knöppel, Unterrahmen (oft 6xxx- und 7xxx-Serien)
Karosserieteile in Weiß und Stossstangen-Träger
Räder und strukturelle Battergehäuse

Konstruktion und Architektural Aluminium

Strukturelle Aluminiumprofile beruhen auf vorhersehbaren Zugfestigkeitswerte von Aluminiumlegierungen zu erreichen um Bauvorschriften zu erfüllen. Häufige Anwendungen:

Verkleidungsrahmen und Fenster Systeme
Dachstühle, Vordächer, Fußgängerbrücken
Anschlagelemente, Handläufe und strukturelle Extrusionen

Designer verlassen sich auf das Streckgrenze und Dehnungsfähigkeit Um sicherzustellen, dass Teile Windlasten, Lebenslasten und thermische Bewegungen ohne Versagen aufnehmen können.

Marine und Offshore: Korrosionsbeständige Legierungen

Für Boote, Schiffe und Offshore-Plattformen, 5052, 5083 und 5086 Aluminium-Zugfestigkeit sind ebenso wichtig wie Korrosionsbeständigkeit:

Rumpfplatten und Deckstrukturen auf Arbeitsbooten und Fährschiffen
Rampen, Gangways und Marine-Rahmen
Offshore-Pfade und Unterstützungsstrukturen

Diese Legierungen balancieren guten Zugfestigkeit, hohe Duktilität und eine starke Salzwasserkorrosionsbeständigkeit, weshalb sie oft mit spezialisierten Nickel- und Kupfernickel-Legierungen in anspruchsvollen Marine- und Hochtemperatursystemen kombiniert werden, ähnlich wie einige Projekte sich auch auf Kupfer-Nickel-Legierung Bremsleitungen Bearbeitungsdienste für raue Umgebungen verlassen.

Verbraucherprodukte und Elektronik

Alltagsprodukte verlassen sich still auf Zugfestigkeit von Aluminium für Haltbarkeit und Gefühl:

Laptop-Gehäusen, Tablet-Körpern und Telefonrahmen (typischerweise 6xxx- und 7xxx-Serien)
Sportausrüstung: Fahrradrahmen, Baseballschläger, Kletterausrüstung
Werkzeuggehäuse, Leitern und Outdoor-Equipment

Hier betrachten Designer Zugfestigkeit plus Dehnung um ein Rissbilden bei Stürzen, Stößen oder wiederholter Belastung zu verhindern, während Produkte dünn und leicht bleiben.

Real-World-Beispiele: Zugdaten bestimmen die Materialwahl

Ingenieure in Deutschland verwenden routinemäßig Zugversuchs-Aluminiumdaten um Legierungen auszuwählen:

7075‑T6 gegenüber 6061‑T6 zu wählen, wenn Streckgrenze und die Ermüdungslebensdauer in Luft- und Raumfahrthalterungen kritisch ist
Auswahl von 5083 für einen Arbeitsbootrumpf statt Stahl, um Gewicht zu reduzieren und gleichzeitig Mindestanforderungen Streckgrenze und Schweißeignungen zu erfüllen
Vom Guss zu extrudierten 6063-Teilen in Gebäudesystemen wechseln, wenn höhere Aluminium-Yield-Stärke und eine bessere Dehnung werden für Sicherheitsmargen benötigt

In jedem Fall basiert die Entscheidung auf dem Tatsächlichen Spannungs-Dehnungs-Kurven, Kodervorschriften, und zertifiziert mechanischen Eigenschaften von Aluminium überein, nicht nur generische “leichtgewichtig” Behauptungen.

Wie man Aluminiumlegierung nach Zugfestigkeit auswählt

Schritt-für-Schritt-Auswahlprozess basierend auf Zugfestigkeit

Wenn ich eine Aluminiumlegierung für einen Auftrag auswähle, beginne ich mit der Zugfestigkeit und leite vom Design ab:

Definieren Sie die Lasten
- Maximale Zugspannung, Biegung und Ermüdungsbelastung
- Erforderlich Bruchdehnung (UTS) und Aluminium-Yield-Stärke basierend auf Ihren Spannungsberechnungen
Setzen Sie minimale mechanische Zielvorgaben
- UGS (MPa oder ksi)
- Streckgrenze
- Aluminiumdelockierungsprozentsatz (Verformbarkeit) für Umformung oder Aufprall
Shortlist von Legierungsklassen
- Bedarf Formbarkeit + Korrosion: 5xxx (5052, 5083)
- Bedarf hohe Festigkeit: 2xxx (2026) oder 7xxx (7075)
- Bedarf allgemeiner Struktur: 6xxx (6061, 6063)
Wähle Trocknung/Anlass für Festigkeit
- O / H Toleranzen: weicher, höhere Dehnung, niedrigere Zugfestigkeit
- T4/T5/T6/T7 Toleranzen: höhere Zugfestigkeit, niedrigere Dehnung
Abmessungen und Prozess bestätigen
- Platte, Blech, Extrusion oder aus Balken bearbeitet
- Wenn Sie CNC-Fräsen, stellen Sie sicher, dass die Legierung sauber bearbeitbar ist und in den benötigten Rohmaterialgrößen verfügbar ist; dieselbe Logik gilt, egal ob Sie eine kleine Werkstatt oder eine vollständige CNC-Dreherproduktions Einrichtung.

Stärke, Gewicht und Kosten ausbalancieren

Wenn Sie für den deutschen Markt entwerfen, reduzieren sich Ihre Trade-offs normalerweise auf:

Zugfestigkeit vs. Gewicht
- Höhere Festigkeitlegierungen wie 7075-T6 Gibt dir ein ernsthaftes Stärke-Gewichts-Verhältnis, kann aber teurer sein und schwerer zu schweißen.
Kosten vs. Leistung
- 6061-T6 ist die erste Wahl als “Wert”-Material: feste Zugfestigkeit, ordentliche Korrosionsbeständigkeit und weit verfügbar.
Herstellbarkeit
- Wenn du Biegen, Tiefziehen oder hohe Dehnung brauchst, könntest du dich in der Festigkeit verringern zu einem weicheren Temper oder einer 5xxx-Serie.

Umwelt und Korrosion mit Zugfestigkeit

Verfolge nicht nur Zugfestigkeitswerte und ignoriere die Umwelt:

Marin- / Küstenbereich: Vorteil 5052, 5083 — gute Zugfestigkeit plus hervorragende Korrosionsbeständigkeit. Vermeiden Sie blanke Hochkupfer-2xxx-Legierungen außerhalb.
Hohe Luftfeuchtigkeit / Straßensalz (Deutschland Nord & Mitte): bleib bei 5xxx oder 6xxx; beschichtungen oder Anodisierung bei 2xxx und 7xxx verwenden.
Schweißkonstruktionen: wissen, dass Schweißnähte die Zugfestigkeit in der wärmebetroffenen Zone; entwerfen Sie um die schwächeren Schweißeigenschaften herum, nicht um das Grundmetall.

Unter Verwendung von Standards und Datenblättern für Zugfestigkeiten

Für zuverlässig Zugfestigkeitswerte von Aluminiumlegierungen zu erreichen, ziehen Sie Daten immer aus Standards und echten Datenblättern, nicht aus Vermutungen:

ASTM (z. B. ASTM B209 für Platte/Blatt, B221 für Extrusionen)
EN / ISO Standards, wenn Sie europäische Lagerbestände quertippen
Datenblätter von der Schmiede oder dem Lieferanten für 6061-Aluminium Zugfestigkeit, 7075-Aluminium Zugfestigkeit, 2026, 5052, 5083, etc.

Schau dir an:

Endzugfestigkeit
Fließgrenze (0,2% Offset)
Dehnung in Prozent
Temperaturbezeichnung (T6, T651, T5, etc.)

Praktische Tipps, um Legierung, Wärmebehandlung und Zugfestigkeit abzustimmen

Um die richtige Zugfestigkeit von Aluminium für Ihr Projekt:

Beginne mit der niedrigsten Festigkeitslegierung/Temper die deinem Belastungsfall genügt, und bewege dich dann nur nach oben, wenn:
- Gewicht weiter reduziert werden muss, oder
- Der Bauraum ist knapp und Sie benötigen dünnere Querschnitte.
Verwendung 6xxx (6061, 6063) für die meisten strukturellen und Extrusionsbauteile, es sei denn, Sie benötigen eindeutig 2xxx/7xxx Festigkeitsstufen.
Für hochwertige strukturelle Teile, bei denen Titan eine Option ist, vergleichen Aluminium vs. Titan-Trennwerte und Gesamtsystemkosten; genau das tue ich, wenn ich entscheide, ob ich bei Aluminium bleibe oder auf unsere verfügbaren Optionen umsteige Titanlegierungsoptionen.
Überprüfen Sie immer, dass die gewählte Legierung/Temperatur in Ihrem benötigten Bereich vorrätig ist:
- Dicke
- Form (Blech, Platte, Stange, Extrusion)
- Zertifizierungsstufe (Mühlenzertifikate, Chargennachverfolgbarkeit)

Wenn Ihre Konstruktion am Rand der Zahlen liegt, erhöhen Sie auf eine stärkere Temperatur oder eine dickere Querschnittsseite und bauen eine Sicherheitsmarge ein, anstatt das Material an der Grenze zu betreiben.

Häufige Fragen zur Zugfestigkeit von Aluminium

Stärkste Aluminiumlegierungen nach Zugfestigkeit

Wenn Sie die höchste Zugfestigkeit von Aluminium suchen, schauen Sie sich an hochfesten wärmebehandelten Legierungen wie 7075‑T6, 7050‑T76, und 7150.

7075‑T6 maximale Zugfestigkeit: etwa 72–83 ksi (500–570 MPa)
Diese Legierungen konkurrieren in der Festigkeit mit einigen Stählen, jedoch bei deutlich geringerem Gewicht.

Wie die Wärmebehandlung die Zugfestigkeit von Aluminium verändert

Hitzebehandlung ist der wichtigste Hebel zur Veränderung ultimative Zugfestigkeit von Aluminium:

O (annealiert): niedrigste Festigkeit, höchste Dehnung
T4: Lösungsgefüllte Wärmebehandlung, natürlich alt – gutes Gleichgewicht von Festigkeit und Duktilität
T6/T651: Lösungsgefüllte Wärmebehandlung, künstlich gealtert – maximale Festigkeit, höhere Streckgrenze, geringere Dehnung
Dasselbe Legierungsmaterial (wie 6061-Aluminium Zugfestigkeit in O vs T6) kann nahezu Doppelt so hoch in der Zugfestigkeit nach ordnungsgemäßer Wärmebehandlung.
