Corps de vanne en fonte vs en fonte ductile — Résistance, pression et sélection

Choisir entre un corps de vanne en fonte vs en fonte ductile peut faire la différence entre un système de tuyauterie qui fonctionne sans problème et une défaillance catastrophique de la ligne. Une coup de bélier ou une montée en pression soudaine révélera instantanément les limites du fer gris fragile. Ce guide compare les différences fondamentales en résistance à la traction, résistance à la traction, et pressions nominales— ainsi que les températures admissibles, les choix de corps de vanne papillon et à bille, et la fragilité sous charges de tuyauterie — afin que vous puissiez choisir le corps de vanne le plus sûr et le plus économique pour votre application.

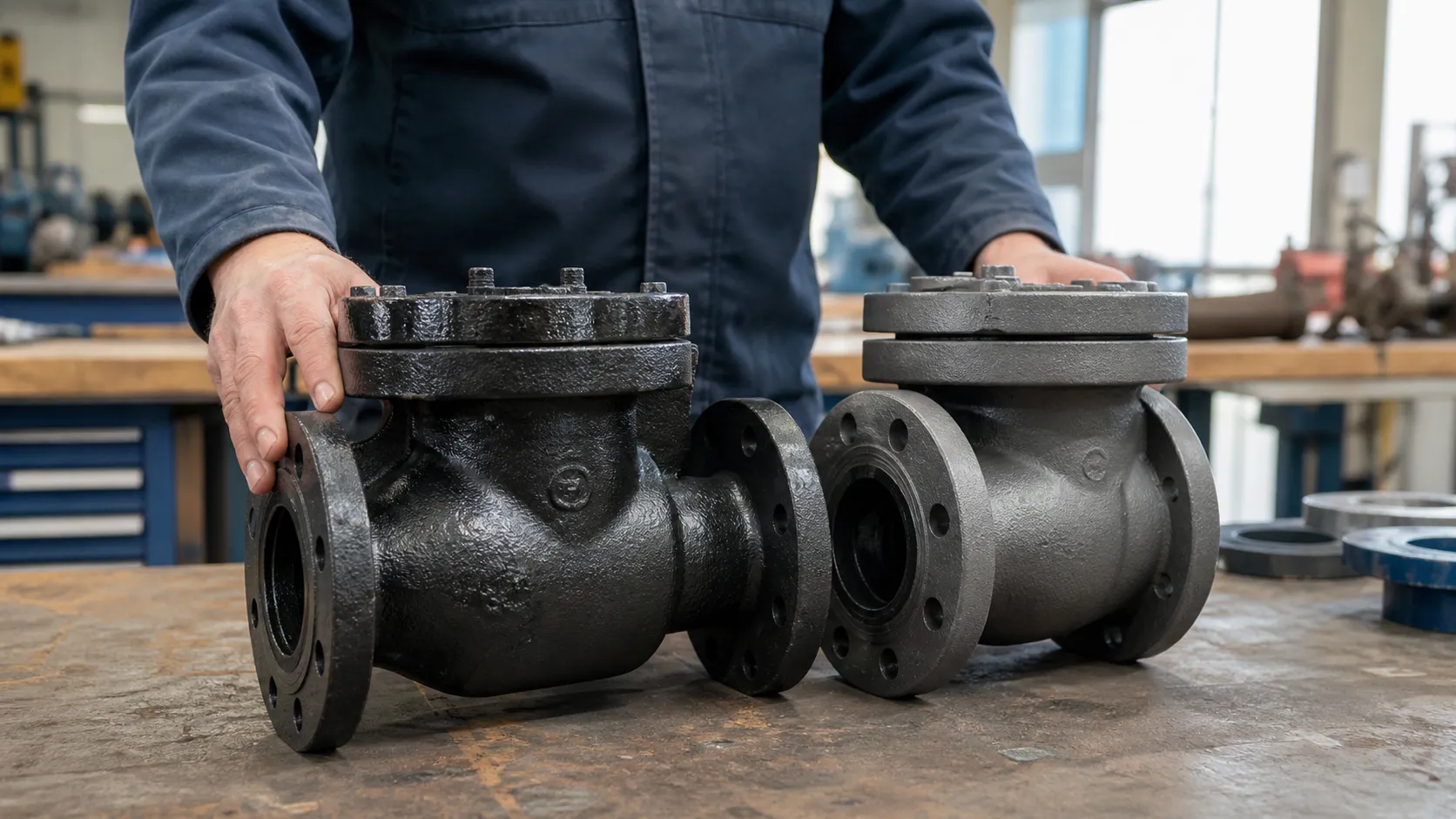

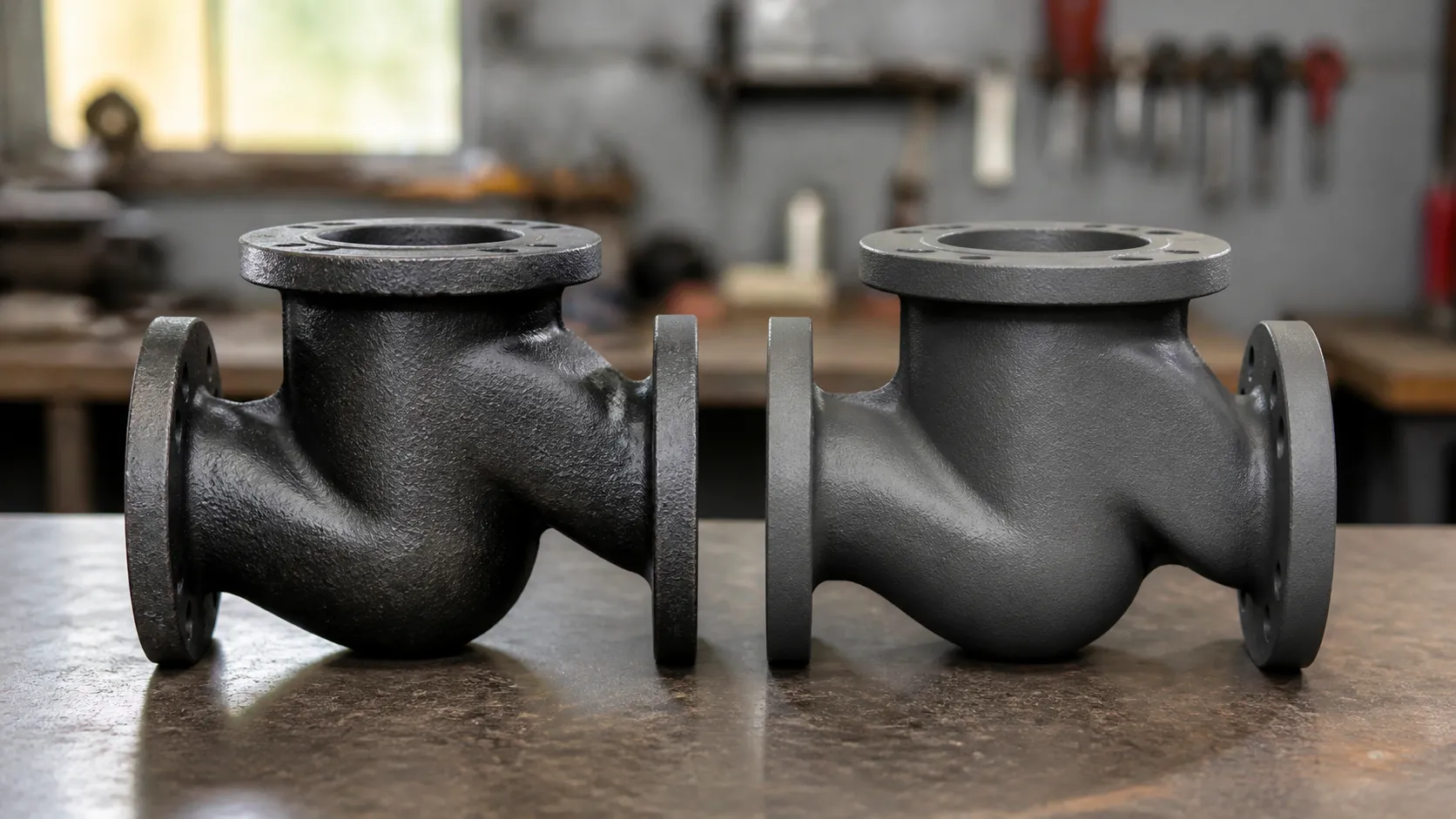

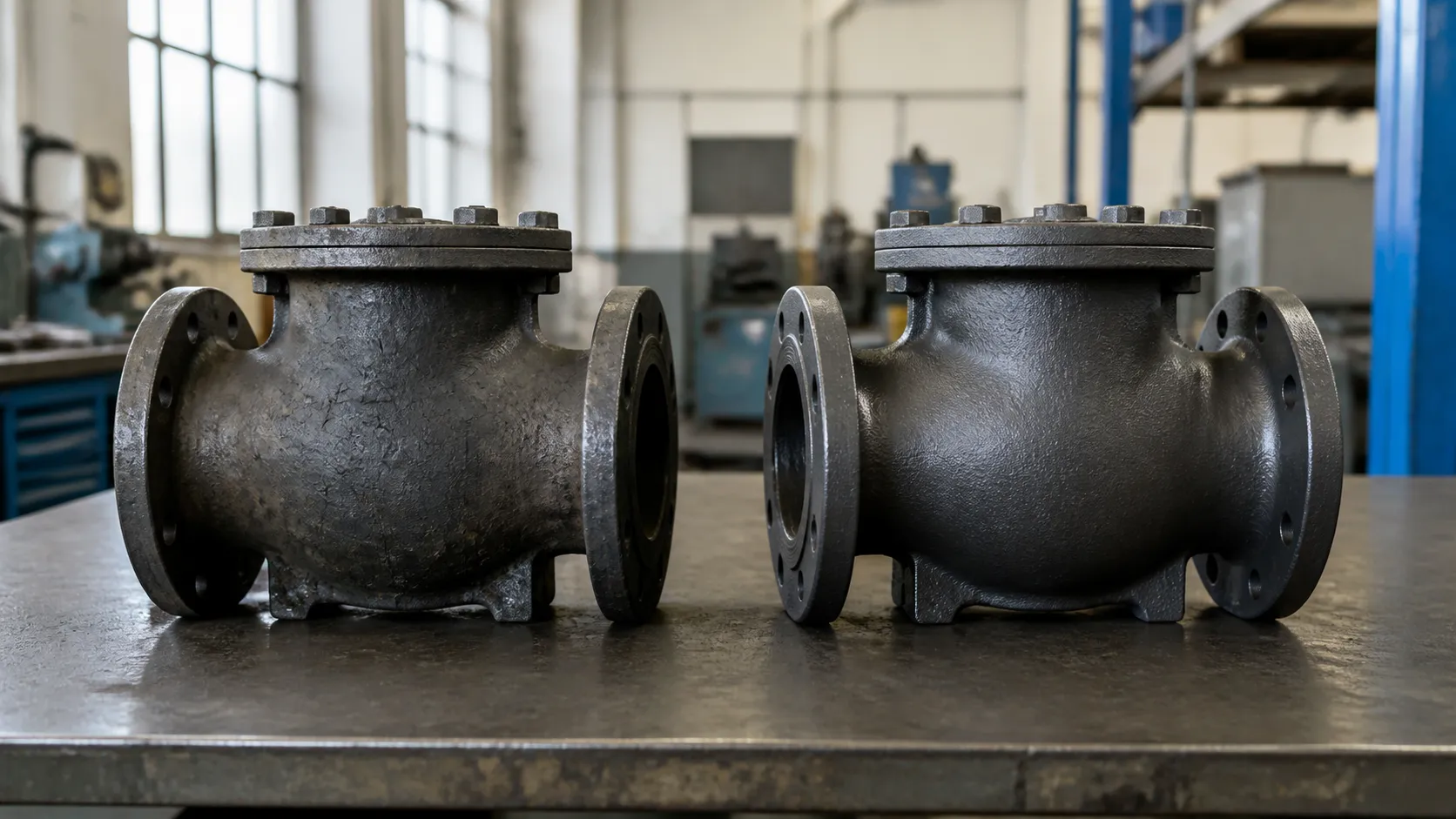

Principales différences : corps de vanne en fonte vs en fonte ductile

Microstructure du nodules de graphite vs graphite en flocons

La différence fondamentale entre un corps de vanne en fonte grise et un corps de vanne en fonte nodulaire réside dans leur géométrie interne du carbone :

• Fonte grise : Contient des flocons de graphite interconnectés. Ces flocons pointus créent des points de concentration de contrainte au sein de la matrice métallique, augmentant le risque de fracture fragile sous tension.
• Fer ductile : Présente des nodules de graphite sphériques créés en ajoutant du magnésium lors de la coulée. Ce microstructure de nodules de graphite arrête la propagation des fissures et offre une flexibilité structurelle.^[4]

Résistance à la traction et limite d'élasticité

Résistance à la traction de l'acier ductile et les propriétés de traction dépassent largement les capacités du fer gris standard. En tant que prestataires de services de moulage de précision, nous fabriquons les deux matériaux selon des normes industrielles strictes :

Les valeurs typiques de traction du fer gris sont conformes à la pratique ASTM A126 Classe B, tandis que la ligne de l'acier ductile reflète une gamme courante de grade ASTM A536 65-45-12 utilisée pour les pièces moulées sous pression.^[1][2]

Résistance à l'impact et choc de pression

Les chocs mécaniques et les pics de pression soudains dictent le choix approprié du matériau du corps de vanne :

• Corps de vanne en fonte grise : Absorption d'impact limitée ; vulnérable aux fissures soudaines sous choc thermique sévère ou impact physique.
• Corps de vanne en fonte ductile : Résistance supérieure face aux surges de pression soudains (coup de bélier). Sa haute résistance à la déformation permet au boîtier de se déformer légèrement plutôt que de se briser.

Spécifications matérielles pour le corps de vanne en fonte et en fonte ductile

Limites de fonctionnement en pression et en température

Lors de l'évaluation d'un corps de vanne en fonte vs en fonte ductile, les seuils de fonctionnement mécanique sont critiques. Les corps de vanne en fonte sont généralement classés pour des systèmes de classe 125 ou 250, ce qui les rend adaptés à une pression de ligne standard.^[3] Cependant, ils ont du mal face aux chocs thermiques extrêmes et aux pics de pression soudains.

Les corps de vanne en fonte ductile supportent confortablement des pressions plus élevées jusqu'à la classe 300 et des limites de température accrues. Nous nous basons sur des connaissances précises en matière de fonderie et de performance des matériaux critères standard pour garantir que chaque corps de vanne correspond en toute sécurité à son environnement de fonctionnement prévu.

Résistance à la corrosion et caractéristiques d'usure

• Résistance à la corrosion : Les alliages de fer performants de manière fiable en service dans des fluides neutres en formant une couche d'oxydation protectrice à la surface. La fonte ductile gère mieux la piqûre localisée dans des environnements agressifs de traitement des eaux usées.
• Usure & Abrasion : La fonte grise contient des flocons de graphite qui offrent des propriétés auto-lubrifiantes, réduisant la friction et l'usure par glissement dans un service de fluide à faible impact.
• Durabilité : La fonte ductile offre une résistance globale à la déformation et une résistance à l'érosion mécanique causée par des milieux à haute vélocité.

Amortissement des vibrations vs Flexibilité structurelle

• Amortissement des vibrations : Le réseau de flocons de graphite de la fonte absorbe exceptionnellement bien l'énergie vibratoire, ce qui en fait un excellent amortisseur de bruit près des pompes dans les systèmes CVC.
• Flexibilité structurelle : La fonte ductile offre une élasticité structurelle supérieure. Au lieu de se casser sous une déviation soudaine de la tuyauterie ou une expansion thermique, elle se plie et absorbe les contraintes structurelles sans craqueler.

Cotes de température pour les corps de vanne en fonte vs fonte ductile

La seule classe de pression ne suffit pas lorsque vous publiez des cotes de température sur une fiche technique. Pour un corps de vanne en fonte vs fonte ductile, associez chaque pression de travail admissible à la plage de température du fluide dans la norme de bride ou de vanne applicable, puis dégradez pour la vapeur, le cycle et les écarts d'isolation.

• Fonte grise : Les brides en fonte de classe 125 / classe 250 courantes suivent les tableaux de pression-température de l'ASME B16.1 ; une température élevée réduit rapidement la pression admissible, donc l'eau chaude et la vapeur à basse pression nécessitent une vérification explicite par rapport aux cotes de température publiées.^[3]
• Fonte ductile : Les grades à résistance plus élevée (familles ASTM A536) supportent des enveloppes plus larges de classe 150 / classe 300, mais les revêtements, sièges en élastomère et boulonnerie fixent toujours le plafond pratique — pas la matrice de fer seule.^[2]
• Choc thermique : Un chauffage ou refroidissement rapide favorise la fonte ductile car le graphite en flocons de la fonte grise concentre la contrainte au niveau des extrémités des flocons et augmente le risque de fracture fragile.

Nous confirmons les classifications de température avec le même ensemble de dessins utilisé pour les classifications de pression—classe de matériau, garniture de siège et système de revêtement—de sorte que le corps de la vanne n'est pas approuvé uniquement sur la base des données d'eau ambiante.

Guide d'application pour le corps de vanne en fonte vs en fonte ductile

Le choix entre un corps de vanne en fonte vs en fonte ductile se résume à la pression du système, aux risques de choc et au budget global du projet. En tant que personnalisé Fabricants de pièces moulées pour corps de vanne spécialistes, nous évaluons les conditions de fonctionnement pour aider les ingénieurs à choisir le matériau idéal pour une fiabilité à long terme.

Quand choisir des corps de vanne en fonte

Une norme corps de vanne en fonte grise fonctionne mieux pour les environnements à faible pression avec des conditions thermiques et mécaniques stables.

• Systèmes CVC : Boucles de circulation d'eau glacée et chaude avec des pressions de travail prévisibles.
• Projets sensibles au coût : Installations axées sur le budget où le coût initial du matériau est la priorité.
• Traitement des eaux usées à basse pression : Lignes de traitement de fluides non critiques, alimentées par gravité.
• Types de vannes courants : Standard à faible pression vannes papillon, vannes à guillotine, et simples clapets de non-retour.

Quand des corps de vanne en fonte ductile sont nécessaires

A corps de vanne en fonte nodulaire est obligatoire chaque fois que les réseaux de tuyauterie subissent des contraintes dynamiques, des pics de pression ou de fortes sollicitations physiques.

• Systèmes d'eau à haute pression : Réseaux de distribution fonctionnant au-dessus des seuils de pression standard.
• Eau Municipale : Lignes principales souterraines sujettes au mouvement du sol et à de violents coups de bélier.
• Lignes de vapeur et de processus : Applications subissant un cycle thermique rapide ou une forte vibration du fluide.
• Huile et Gaz Industriels : Applications à usage intensif nécessitant une résistance élevée à la traction et aucun risque de rupture fragile.

Normes de Matériaux ASTM A126 vs ASTM A536

La revue des spécifications d'ingénierie standard garantit que votre choix de matériau pour le corps de la vanne correspond aux codes de construction et réglementations de sécurité internationaux.

Vannes papillon et vannes à boule : choix du matériau du corps

Les acheteurs de SERP demandent souvent d'abord le type de vanne, puis le matériau. Maintenir les deux vannes papillon et vannes à boule dans le périmètre évite de limiter la décision entre un corps de vanne en fonte ductile ou en fonte grise à une seule famille de produits.

• Vannes papillon : Les corps de vannes papillon de grand diamètre pour la CVC, l'eau et les eaux usées commencent généralement en fonte grise pour les circuits silencieux de classe 125. Spécifiez la fonte ductile lorsque les lignes enterrées, le risque de collapse du tube ou les coupures brutales fréquentes sollicitent le corps ; corps en fonte de vanne papillon La géométrie OEM est disponible dans l'une ou l'autre qualité de fonte.
• Vannes à boule : Les vannes à boule compactes dans les collecteurs utilitaires d'usine et les skid d'huile et de gaz subissent plus de cycles de flexion côté tige et de charge de siège qu'une papillon peu chargée. Les corps de vannes à boule en fonte ductile tolèrent mieux cette combinaison de pressions nominales et de déflexion mécanique que la fonte grise ; utilisez la fonte grise uniquement lorsque la tuyauterie impose des forces externes minimales et que les températures restent dans les plages de température publiées.
• Règle commune : Associez d'abord la face à face et la classe de bride, puis choisissez la qualité de fonte pour la résistance aux chocs, au mouvement du sol et au cycle thermique — pas uniquement le prix de liste.

Pour les enveloppes OEM personnalisées pour les motifs papillon, boule, vanne à guillotine et à clapet, nous moulons les deux qualités sous le même fabricant de vannes à moulage de précision contrôles de processus afin que les améliorations de matériau ne nécessitent pas une refonte.

Analyse des coûts : corps de vanne en fonte vs fonte ductile

Différences de coûts initiaux en matériaux et fabrication

Lorsqu'on pèse un corps de vanne en fonte vs en fonte ductile, le coût initial est souvent la première considération. La fonte grise standard coûte moins cher à fabriquer en raison de dépenses moindres en matières premières et de procédures de coulée plus simples. La fonte ductile coûte environ 15% à 30% de plus au départ en raison de l'ajout d'alliages de magnésium nécessaires pour créer des nodules de graphite sphériques.

Cependant, en intégrant la conception de la production dans la planification budgétaire précoce — comme la revue d'un Guide de moulage d'investissement pour les coûts d'outillage et la durée de vie des matériaux—aide à équilibrer les dépenses initiales de fabrication avec les besoins opérationnels réels.

Exigences de maintenance, durée de vie et retour sur investissement global

Nous évaluons le coût total de possession en regardant bien au-delà du prix d'achat :

• Fonte : Idéal pour la CVC à basse pression, l'eau glacée et les lignes alimentées par gravité. La maintenance est minimale dans les systèmes stables, mais une défaillance prématurée peut survenir si les lignes subissent des vibrations ou un choc thermique.
• Fer ductile : Offre une résistance à la traction et une résistance aux chocs nettement supérieures. Elle résiste aux contraintes de tuyauterie et aux cycles thermiques, ce qui entraîne moins de cycles de remplacement, une réduction des temps d'arrêt et un retour sur investissement (ROI) beaucoup plus élevé à long terme.

Modes de défaillance : Risque de fracture fragile vs Flexion ductile

Comprendre comment chaque matériau gère le stress inattendu du système est essentiel à la gestion des risques :

• Défaillance fragile catastrophique (Fonte) : La fonte ne peut pas se déformer sous une contrainte excessive. En cas de charges de choc élevées ou de coups de bélier, elle se casse ou se brise soudainement, risquant de provoquer d'importuelles fuites de fluide et une défaillance opérationnelle immédiate.
• Flexion ductile (Fonte ductile) : La fonte ductile se déforme plastiquement avant de se casser. Si la pression dépasse les limites de sécurité, le corps de la vanne se plie plutôt que de se briser, permettant aux opérateurs de détecter les fuites et d'arrêter le système en toute sécurité.

Durabilité et fragilité sous les charges de tuyauterie

La durabilité en service de vanne ne se limite pas à la dureté ou à la durée du revêtement — c’est de savoir si le corps survit aux charges que la tuyauterie applique réellement. La fragilité est l’écart décisif entre la fonte grise et la fonte ductile lorsque les supports se tassent, que le sol se déplace ou qu’un arrêt de pompe crée un coup de bélier.

• Fragilité de la fonte grise : Le graphite floconneux crée des concentrations de contrainte pointues. Les systèmes de tuyauterie qui imposent des moments de flexion, un mauvais alignement ou des mouvements de gel-dégel peuvent fissurer un corps en fonte grise même lorsque la pression interne semble “ conforme à la classe ”.”
• Durabilité de la fonte ductile : Les nodules de graphite sphérique augmentent l’allongement et la résistance à la traction, permettant au corps de fléchir avec la ligne. Cette flexibilité explique pourquoi la fonte ductile offre une meilleure durabilité dans les réseaux d’eau enterrés, les chariots de pétrole et de gaz, et tout collecteur soumis à des charges soudaines fréquentes.^[4]
• Vérification de la sélection : Si l’analyse de contrainte ou l’historique sur le terrain montre des forces externes non triviales sur la vanne, spécifiez la fonte ductile — ou redessinez les supports — plutôt que de compter uniquement sur l’amortissement des vibrations en fonte grise.

Nous examinons les charges sur la buse avec la même rigueur que les pressions nominales lors de la cotation fer en fonte ductile des corps de vanne pour des lignes dynamiques.

Questions fréquemment posées : Corps de vanne en fonte contre corps de vanne en fonte ductile

Pouvez-vous remplacer un corps de vanne en fonte par un corps en fonte ductile ?

Oui, dans presque tous les systèmes de fluides, vous pouvez passer directement d’un corps de vanne en fonte grise à un corps en fonte ductile. La fonte ductile offre une résistance à la traction plus élevée, une résistance à la déformation plus grande et une flexibilité structurelle supérieure sous charges dynamiques. Lors du remplacement de composants, assurez-vous que les dimensions des brides, les pressions nominales et les dimensions face-à-face correspondent à votre système existant. Nous produisons couramment des pièces en fonte sur mesure, en fonte grise et ductile de précision des solutions conçues pour répondre aux exigences de la modernisation.

Comment distinguer visuellement les corps de vanne en fonte et en fonte ductile ?

Bien que les deux matériaux aient une apparence similaire en surface, vous pouvez les identifier à l’aide de ces indicateurs :
Marques sur le corps : Les corps de vannes en fonte ductile présentent des marquages gravés tels que "DI", "ASTM A536" ou "GGG40". Les vannes en fonte grise affichent "CI", "ASTM A126" ou "GG25".
Finition de surface: La fonte en général présente une texture plus rugueuse et granuleuse. La fonte ductile possède une surface plus serrée et plus lisse grâce à son procédé de moulage raffiné.
Test d'étincelles : Le broyage de la fonte grise produit de courts flux de étincelles rouge foncé en raison de la graphite en flocons. La fonte ductile génère des étincelles plus longues, plus brillantes, de couleur jaune-blanc en raison de sa microstructure en nodules de graphite.

La fonte ductile rouille-t-elle plus vite que la fonte grise ?

Non. La fonte ductile standard et la fonte grise présentent une résistance à la corrosion à nu presque identique en service fluide. Cependant, comme les vannes en fonte ductile sont généralement installées dans des réseaux d'eau municipale à haute pression et dans des stations d'épuration, elles sont habituellement recouvertes d'époxy en fusion ou de revêtements protecteurs. Travailler avec un fonderie de fonte ductile pour des pièces moulées de précision assure que vos corps de vannes reçoivent les revêtements de surface appropriés pour une durée de vie prolongée.

Quel matériau de corps de vanne gère mieux le coup de bélier ?

La fonte ductile gère beaucoup mieux le coup de bélier que la fonte grise. La fonte grise présente un risque élevé de fracture fragile car sa graphite en flocons crée des points de stress qui échouent sous des chocs de pression soudains. La fonte ductile possède des nodules de graphite sphériques, conférant au métal une résistance exceptionnelle aux impacts et une élasticité structurale pour absorber de fortes surtensions sans défaillance catastrophique.
