Alüminyum Alaşımlarının Çekme Dayanımı Özellikleri ve Verileri

Alüminyumun Dayanma Gücü Nedir?

Bir projede alüminyum hakkında bana soru sorulduğunda, ilk sorular neredeyse her zaman aynı olur: “Alüminyum yeterince güçlü mü?”, “Bükülür mü yoksa kırılır mı?”, ve “Çelik ile nasıl karşılaştırılır?”
Bunların hepsi tek bir temel fikre dönüşüyor: alüminyumun çekme dayanımı.

Temel Anlam: Uzunluk (Tensile) Dayanımı ve En Yüksek Uzunluk Dayanımı

Açıkçası, alüminyumun çekme dayanımı ne kadardır çekme kuvveti bir parça alüminyumun dayanabileceği kırılmadan önce.

Çekme dayanımı / Modern çekme dayanımı (UTS):
Şu maksimum gerilme çarpı kırılmadan önce alüminyumun gerilme dayanımı.
- Sıklıkla denir alüminyumun nihai çekme dayanımı or alüminyum UTS
- Ölçülen MPa (megapascal) veya psi (saniyede kare başına libre)

Bir test makinesinde bir alüminyum çubuğu germiyorsanız, gerilme-gerinim eğrisinin en yüksek noktası kırılmadan önce olan alüminyumun nihai çekme dayanımı.

Alüminyum Mekanik Özelliklerinde Çekme Dayanımının Yeri

Çekme dayanımı yalnızca bulmacanın bir parçası alüminyum mekanik özellikleri tahmin etmek için tasarımcılar genellikle şunlara bakar:

Alüminyumun akma dayanımı – bükülmeye kalıcı olarak ne zaman başlar
alüminyumun nihai çekme dayanımı – nihayet kırıldığında
Elastik modül (sertlik) – yük altında ne kadar bükülür
Süneklik – kırılmadan önce ne kadar genişleyebilir
Yorgunluk dayanımı – tekrarlı yükler altında nasıl dayanır

Alüminyum çekme özellikleri kuşak ve saf alüminyum arasında büyük farklar var ve yüksek mukavemetli alüminyum alaşımları 6061, 7075, 2026 veya 5083 gibi ve bu yüzden tam olarak bilmek gerekir alüminyum için çekme dayanımı kullandığınız şey kritik.

Gerçek Projelerde Alüminyumun Çekme Dayanımının Neden Önemli Olduğu

Gerçek dünya çalışmalarında ABD pazarında—ister otomotiv parçaları, uzay gövde parçaları, deniz yapıları veya tüketici ürünleri olsun—sadece “alüminyum, bu yüzden güçlü” diyemezsiniz.”

Bilmeniz gerekir:

Yükü güvenle taşıyacak mı? (structural aluminum strength)
Ne kadar ince ve hafif yapabilirim? (alüminyum dayanım-ağırlık oranı)
Bu alaşım bu noktada çeliği değiştirmek için yeterince güçlü mü?
Stres, titreşim ve gerçek kullanım ömrünü kaldırabilir mi?

Getting the alüminyum çekme dayanımı doğru olan şu şekildedir:

Kaçın aşırı inşaat (çok ağır, çok pahalı)
Kaçın az inşaat (eğik parçalar, çatlaklar, arızalar)
arasında seçim yapın saf alüminyum ve alüminyum alaşım çekme dayanımı seçenekler
Taşıması gereken yere karar ver çelik yerine

Kendi platformlarım için parça tasarlarken veya teknik şartname verirken, alüminyumun çekme dayanımı hard tasarım sınırı olarak ele alırım, bir varsayım değil. Güvenli, verimli ve maliyet etkili alüminyum kullanımı için başlangıç noktasıdır.

Alüminyum için ana çekme dayanımı terimleri

Bahsettiğimizde alüminyumun çekme dayanımı, alüminyum alaşımının kalıcı olarak deforme veya kırılmadan önce ne kadar çekilebileceğini ya da germekten ne kadar uzayabileceğini konuşuyoruz. Bazı temel terimler, ABD üretim ve inşaat alanındaki hemen hemen her tasarım kararını yönlendirir.

Çekme dayanımı vs. akma dayanımı (alüminyumda)

Alüminyumun akma dayanımı:
Alüminyumun “geri sıçramasını” durdurduğu ve kalıcı olarak bükülmeye başladığı gerilme. Tasarımda gerçek çalışma sınırınız budur.
Çekme dayanımı (son çekme dayanımı, UTS):
Şu maksimum gerilme alüminyum kırılmadan önce dayanabilir. Çoğu yapısal çalışmada, akma dayanımı etrafında tasarım yaparsınız ve UTS'yi güvenlik üst sınırınız olarak tutarsınız.

Şartnamelerde ve veri sayfalarında, genelde ikisi birlikte görürsünüz alüminyum çekme dayanımı ve kullanım dayanımı birlikte listelenmiş olarak parçaları boyutlandırmanıza, duvar kalınlığını seçmenize ve güvenlik katsayılarını ayarlamanıza olanak tanır.

Son çekme dayanımı ile proof dayanımı

Alüminyumun son çekme dayanımı (UTS):
Malzeme enseviye küçülmeye başlamadan hemen önceki gerilme-gerinim eğrisindeki tepe değer ve sonunda kırılır.
Proof dayanımı (0.2% kaydırması):
Alüminyum için, sık sık şu ifadeyi kullanırız 0.2% kanıt gerilmesi tam olarak keskin bir “akma noktası” yerine. Temelde, küçük ama kalıcı olan 0.2% gerilmesini oluşturan stres budur. Birçok alüminyum standardında, bu durum “akma dayanımı” olarak rapor edilir.”

UTS ile kanıt gerilmesini bilmek, karşılaştırma yaparken önemlidir yüksek mukavemetli alüminyum alaşımları veya minimum kanıt gerilmesini belirten kodlar altında çalışırken.

Alüminyum alaşımları için gerilme-şekil değiştirme temel bilgileri

Bir alüminyum çekme testi, yaptığınızda bir gerilme-şekil değiştirme eğrisi dört kilit bölge ile:

Doğrusal elastik bölge (düz doğru):
Gerilme ve şekil değiştirme orantılıdır; yükü kaldırınca alüminyum orijinal şekline döner.
Yayılım bölgesi:
Malzeme akmaya başlar; kalıcı bir set başlar (kanıt gerilimiyle tanımlanmıştır).
Şekil değiştirme sertleşmesi:
Malzeme işlenince metal sertleşir ve nihai çekme dayanımına kadar gerilmesi tekrar artar.
Boyunlaşma ve kırık:
Parça kırılana kadar kesit yerel olarak küçülür.

Bu eğrinin anlaşılması, işlenmiş alüminyum çekme mukavemetinin dereceleri arasında seçim yaparken veya özel alaşımlara bakarken kritik yüksek performanslı alüminyum döküm alaşımlarıyla bu sayıları daha da yükseltebilir.

Alüminyum çekme dayanımı için yaygın birimler (MPa, psi)

ABD'de, göreceksiniz ki alüminyum UTS psi cinsinden ve MPa:

MPa (megapascal) – çoğu teknik veri sayfalarında standart
- 1 MPa ≈ 145 psi
psi (ayak kare başına pound) – imalat atölyelerinde ve eski özelliklerde yaygın
- 30.000 psi ≈ 207 MPa

Okurken birimlere daima dikkat edin alüminyum alaşım çekme dayanımı grafiği veya herhangi bir alüminyum mekanik özellikleri tabaka. MPa ile psi’yi karıştırmak, bir tasarım marjını zorlukla bozmanın en hızlı yollarından biridir.

Saf alüminyumun çekme dayanımı

Saf alüminyum (1xxx serisi, 1050 veya 1100 gibi) sahip olduğu düşük çekme dayanımı çoğu alüminyum alaşımına kıyasla, ancak ABD için üretim ve imalatta sağlam bir yeri vardır.

Saf alüminyumun tipik çekme dayanımı aralığı

Ticarî saf alüminyum için, alüminyumun nihai çekme dayanımı genellikle olarak şu şekildedir:

UTS (ultimate çekme dayanımı): ~40–90 MPa (6–13 ksi)
Alüminyumun aköz ( saf ) gerilme dayanımı: ~10–35 MPa (1.5–5 ksi)

Soğuk şekillendirme (örneğin ruloleme) şu alüminyum çekme dayanımı biraz daha yüksek olabilir, ancak alaşımlı sınıflara kıyasla hala düşük uçta kalır.

Neden saf alüminyumun çekme dayanımı düşüktür

Saf alüminyumun dayanımı düşüktür çünkü:

Birisi vardır yumuşak, şekillendirilebilir kristal yapı yapış (dislokasyon) hareketine çok az engel vardır.
Hiçbir ana alaşım öğesi yoktur (Mg, Cu, Zn gibi) metalı sertleştirmek için ısıl işlemle çok fazla güçlendirilemez.
It ısı işlemiyle çok güçlendirilemez yüksek dayanımlı alüminyum alaşımlarının bu şekilde nasıl çalıştığı.

Muhteşem şekil verilebilirlik ve iletkenlik elde edersiniz, ancak çekme dayanımından ödün verirsiniz.

güç gerekli olmadığında saf alüminyum kullanılan yerler

daha düşük olduğunda bile alüminyum için çekme dayanımı saf halinde, sertlik gibi diğer özellikler ham güçten daha önemli olduğunda harika bir seçimdir, örneğin:

folie ve paketleme (gıda sargısı, içecek paketlemesi)
Elektrik taşıyıcı çubuklar ve iletkenler (yüksek elektriksel iletkenlikleri)
Isı değiştiriciler ve HVAC kanatları (yüksek termal iletkenlik, kolay şekillendirme)
Yansıtıcılar ve dekoratif paneller (iyi yüzey bitimi ve korozyon direnci)

Yapısal veya yüksek yük parçaları için genelde daha güçlü alaşımlara veya kesin döküm veya işlenmiş parçalar alaşılı sınıflardan yapılmış, tıpkı bizim yaptıklarımız gibi alüminyum yatırım kumlanmış dökümler ve özel düşük tolerans parçaları kontrol edilen alümünyum mekanik özelliklerinin kritik olduğu yerler.

Alaşımın alüminyuma çekme dayanımını nasıl değiştirdiği

Daha yüksek çekme dayanımı peşindeyseniz, alaşım yapımında sihir vardır. Saf alüminyum yumuşaktır; diğer elementler ekler ve temperi kontrol edersek, yüksek dayanımlı alüminyum alaşımlarında çekme dayanımını 100 MPa altında olanlardan 500 MPa'nın çok üstüne kadar çıkarabiliriz.

Alüminyum dayanımını artıran ana alaşım öğeleri

Alüminyum çekme özelliklerini güçlendiren büyük dayanım arttırıcılar şunlar:

Magnezyum (Mg) – 5xxx ve 6xxx serilerinde anahtar, dayanımı ve korozyon direncini artırır.
Silisyum (Si) – Mg ile 6xxx serisinde (ör. 6061 alüminyum çekme dayanımı gibi) sert Mg2Si partikülleri oluşturmak için kullanılır.
Bakır (Cu) – 2xxx serisinde ana unsur (ör. 2026 alüminyum dayanımı), alüminyumun çok yüksek akma dayanımı sağlar ancak korozyon direncini düşürür.
Çinko (Zn) – 7xxx serisinde ana unsur (ör. 7075 alüminyum çekme dayanımı), MPa ve psi cinsinden alüminyumun en yüksek UTS değerlerinden bazılarını verir.
Manganez (Mn), Krom (Cr), Zirkonyum (Zr) – tane büyüklüğünü küçültür ve mikro yapıyı stabilize eder, dayanıklılığı ve yorulma performansını artırır.

Bu alaşım öğelerini ayarlayarak, sert, şekillendirilebilir sınıflardan yapısal alüminyuma kadar her şeyi kapsayan geniş bir alüminyum alaşım çekme dayanımı tablosu elde ederiz ki bazı çeliklerle rekabet etmeye başlar.

Isıl işlem gören vs donanım gerektirmeyen alüminyum alaşımları

Alüminyum mekanik özelliklerinden bahsederken, alaşımlar iki büyük kategoriye ayrılır:

Isı işlemine dayanıklı olmayan alaşımlar (1xxx, 3xxx, çoğu 5xxx)
- Güç, esas olarak katı çözelti kuvvetlendirmesinden gelir ve işçilik sertleşmesi (soğuk haddeleme, çekme vb.).
- Takımadaki isimler gibi H14, H32, H116 ne kadar zor işlendiğini gösterir.
- Bunlar, korozyon direnci ve şekillendirilebilirliğin alüminyum çekme dayanımına bu kadar bağlı olduğu denizcilik ve sac uygulamalarında yaygındır.
Isıl işlem görebilen alaşımlar (2xxx, 6xxx, 7xxx, bazı 4xxx)
- Mukavemet şu kaynaktan gelir çözeltinin ısıtılması + soğutma + yaşlanma (doğal veya yapay).
- Bu alaşımlar çok yüksek alüminyum nihai çekme dayanımı ve akma gerilimine ulaşabilir, havacılık ve yüksek performanslı parçalar için idealdir.
- Yüksek sıcaklıkta alaşımlara ve takım çeliklerine aşina iseniz, kavram mühendisleştirilmiş olanlarda gördüğünüzle benzerdir alaşımlı çelik ürünlerimiz, sadece alüminyumun daha hafif ağırlığı ve farklı kimyasıyla.

Gerilme dayanımına etki eden Tavır tanımları

Esneklikli alaşımlarda çekme dayanımı, sertlik alicinin numarası kadar önemlidir:

O – tavlanmış, en düşük çekme dayanımı, en yüksek süneklilik.
Hxx – gerilme sertleşmesi (ısı işlem görmeyen alaşımlar). Daha yüksek sayılar = daha çok soğuk işleme = daha yüksek dayanım.
T3/T4 – çözelti ısı işlemi görmüş ve doğal yaşlandırılmış, orta–yüksek dayanım.
T6/T651 – çözelti bünyesinde ısıl işlem görmüş ve yapay olarak yaşlandırılmış, çok yaygın yüksek mukavemetli temperler (ör. 6061-T6, 7075-T6).
T7x – daha iyi gerilme-kosion direnci için aşırı yaşlandırılmış, biraz daha düşük UTS ama daha iyi dayanıklılık.

Aynı alaşımın farklı bir temper ile ısıtma işlemi ve çalışma geçmişini değiştirerek “şekil vermek kolay” ile “mimari kalite” arasındaki farkı yaratmak.

Çökme sertleşmesinin alüminyum çekme dayanımını nasıl artırdığı

Isıl işlemlere dayanıklı alüminyum alaşımları şu unsurla dayanır çökelme sertleştirme yüksek alüminyum çekme dayanımına ulaşmak için:

Çözünme ısıl işlemi – alaşım çözelti halinde çözünmesini sağlayan elemaların eritildiği aşama.
Sertleşme – hızlı soğutma bu elementleri süperdoymuş bir durumda hapseder.
Yaşlandırma (doğal veya yapay) – ince, sert çökeltiler (ör. 6xxx seride Mg2Si veya 2xxx seride Al2Cu) taneler içinde oluşur.

Bu çökeltiler dislokasyon hareketini engeller, bu da doğrudan şu değerleri artırır:

alüminyumun nihai çekme dayanımı
Alüminyumun akma dayanımı
Yorgunluk dayanımı

Havacılık, otomotiv veya ağır ekipman alanında çalışan Türkiye merkezli tasarımcılar için bu nedenle şu sertleşmeleri göreceksiniz T6, T651, T73 hem kuvveti hem de kararlılığı vurgulayın – alaşımın alüminyum için gereken çekme dayanımını elde etmek üzere oksitlenme eğrisinde ne kadar ileri götürüldüğünü size söylerler.

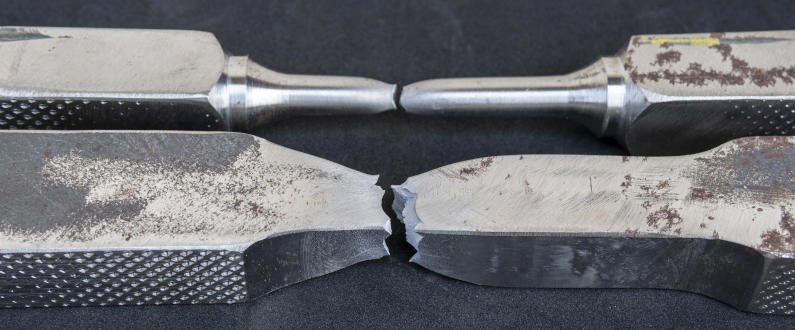

Ortak alüminyum alaşımlarının çekme dayanımı

Bir alaşım seçerken, alüminyomun çekme dayanımı—her ikisi de sonuç çekme dayanımı (UTS) ve kullanım dayanımı—tasarım kararlarınızı gerçekten yönlendirir. İşte en yaygın alaşımların gerçel sayılarla karşılaştırılması (tipik oda sıcaklığı değerleri, tasarım izinleri değil).

6061 alüminyum çekme dayanımı (UTS ve akma)

6061-T6 alüminyum yalnızca yapısal parçalar, çerçeveler ve işlenmiş bileşenler için ABD’deki aranan tüm amaçlı bir “all-rounder”dır.

En yüksek çekme dayanımı (UTS): ~290 MPa (42 ksi)
Akma dayanımı: ~240 MPa (35 ksi)

güçlü bir denge elde edersiniz güç, kaynağa uygunluk ve işlenebilirlik, bu yüzden 6061 kamyon çerçevelerinden hafif yapısal bileşenlere kadar her yerde görünüyor.

7075 alüminyum çekme dayanımı (UTS ve akma)

7075-T6 alüminyum rafın üzerinde satın alabileceğiniz en yüksek dayanımlı alüminyum alaşımlarından biridir.

UTS: ~570–600 MPa (83–87 ksi)
Akma dayanımı: ~500–540 MPa (73–78 ksi)

Güç bakımından bazı çeliklerle rekabet eder, ancak kaynaklanması daha zordur ve korozyon direnci biraz daha düşüktür. Şu alanlarda sık kullanıldığını görüyorum yüksek performans parçaları, havacılık bağlantıları ve premium spor malzemeleri ağırlık- dayanıklılık sıkı bir şekilde her şeyin önüne geçer.

uçak için 2026 alüminyum dayanımı

2026-T3 alüminyum klasiktir uzay-havacılık alaşımı, özellikle yorulma performansının önemli olduğu kapak yüzeylerinde ve yapısal elemanlarda.

UTS: ~470 MPa (68 ksi)
Akma dayanımı: ~325 MPa (47 ksi)

Alırsınız yüksek dayanıklılık ve iyi yorulma direnci, ancak korozyona karşı iyi korunması gerekir (örnekler, kaplama, kaplama sıvıları uçak gövdesinde standarttır).

denizcilik için 5083 alüminyum gücü

Denizcilik ve zorlu ortamlarda için, 5083-H116 / H321 alüminyum bir standart seçimdir.

UTS: ~275–320 MPa (40–46 ksi)
Akma dayanımı: ~125–215 MPa (18–31 ksi), temper’e bağlı olarak

En yüksek çekme dayanımını harika korozyon direnci ve kaynak yapılabilirlik için tuzlu suda, bu nedenle için idealdir kayık tekne gövdeleri, gemi yapıları ve açık deniz ekipmanları. En dökülmüş deniz parçaları için, özel bir , her teslimatta kapsamlı Malzeme Test Raporları (MTR) sunuyoruz. Bu raporlar, genelde tutarlı mekanik özellikleri elde etmek için en iyi yol.

1xxx, 3xxx, 5xxx serisi alaşımların çekme dayanımı aralıkları

İşte tipik çekme dayanımı aralıklarının hızlı bir görünümü (dökülmüş, yaygın temperler):

1xxx serisi (Saf alüminyum, ör. 1100-O ile H18)
- Çekme dayanımı: ~60–120 MPa (9–17 ksi)
- Kullanıldığında iletkenlik ve şekillendirilebilirlik kütle daha önemli şeydir güçten çok.
3xxx serisi (ör. 3003-H14)
- UTS: ~110–200 MPa (16–29 ksi)
- İçin uygun levha metal, HVAC, mutfak ekipmanları—orta güç, kolay şekillendirme.
5xxx serisi (ör. 5052-H32, 5083-H116)
- UTS: ~190–350 MPa (28–51 ksi)
- For güçlü korozyon direncine sahip yapısal sac/plaka, özellikle denizcilik ve ulaşım alanında.

Dökelmiş vs dökümlü alüminyum sınıflarının çekme dayanımı

İşlenmiş alüminyum (seda, hatlı, dövülmüş) neredeyse her zaman daha yüksek çekme dayanımı ve döküm sınıflarından daha iyi sünekliğe sahip çünkü rafine, işlenmiş mikro yapısı nedeniyle.

Dökme alüminyum alaşımları (ör. A356, 319):
- Tipik UTS: ~130–280 MPa (19–41 ksi)
- Güç, döküm süreci, porozite kontrolü ve ısı işlemline büyük ölçüde bağlıdır. Kaliteli alyaj döküm kılavuzu eğer döküm bileşenleri tasarlıyorsanız anahtardır.
İşlenmiş alüminyum alaşımları (ör. 6061-T6, 7075-T6):
- UTS kolayca çalışır 250–600 MPa (36–87 ksi)

İhtiyacınız varsa maksimum çekme dayanımı ve yorulma ömrü, gidin işlenmiş. İhtiyacınız varsa daha düşük maliyetle karmaşık şekiller, alüminyum döküm çalışabilir—yalnız daha düşük çekme dayanımı ve potansiyel kusurları akılda tutarak tasarlayın.

Alüminyumun çekme dayanımını etkileyen Faktörler

Alega Özellikleri ve Temperi

Şu alüminyumun çekme dayanımı kaynakla yüksek oranda değişir alaşım elementleri ve temper:

Elementler gibi Mg, Si, Cu, Zn dramatik olarak artış sağlayabilir alüminyum çekme dayanımı saf alüminyuma kıyasla.
Şu temperasyon derecelendirmesi (O, H32, T6, T651, vb.) alaşımın nasıl sertleştirildiğini gösterir:
- O (antiklendirilmiş): en düşük mukavemet, en yüksek süneklik
- H temperleri (soğuk biçimlendirme): sıcaklık deformasyonundan daha yüksek mukavemet
- T sertleşmeleri (ısıl işlem): en yüksek alüminyumun nihai çekme dayanımı o alaşıma için

Aynı alaşım, farklı sertleşme, kolayca iki katına çıkabilir akma dayanıklılığını yanlış almak, bu yüzden belgedeki spesifikasyonda alaşımı ve sertleşmeyi her ikisini de kontrol ederim.

Alüminyum Çekme Mukavemetine Sıcaklık Etkileri

Sıcaklık tasarımınızı yapabilir veya bozabilir:

At iyi çekme dayanımı (yaklaşık 200°F / 95°C) üzerinde, alüminyumun nihai çekme dayanımı ve akma mukavemeti hızla düşer.
At çok düşük sıcaklıklar, alüminyum genellikle soğuk durumdayken de sertliğini korur ve bu yüzden kriyojenik tanklarda kullanılır.

yüksek sıcaklıkta güvenilir güç istiyorsanız, alüminyumu şu özelliklerle karşılaştırabilirsiniz yüksek sıcaklık alaşımları belirli gibi titanium alaşımları aşırı ısıda güç korumada daha iyi olantitanyum alaşımlı malzemeler).

tane Boyutu ve Mikroyapı

Şu tane boyutu ve mikroyapı yükü taşıma şekline etki eder:

Daha ince taneler → daha yüksek çekme dayanımı ve daha iyi dayanıklılık
Kontrollü işleme ve ısıl işlem tane büyüklüğünü küçültür ve optimize eder alüminyum mekanik özellikleri
Yaşlandırma veya ısıl işlem sırasında oluşan çökeltiler ve fazlar dramatik şekilde kaymaya yol açabilir alüminyum çekme özellikleri

Yüksek performanslı parçalar için yalnızca nominal dayanım sayısına bakmak yerine alaşım spesifikasyonu ve süreç rotasını ikisini de göz önünde bulundururum.

Şekillendirme Süreçleri: Ruloya, Ekstrüzyona, Döküm

Malzemenin nasıl şekilleneceği kuvvetlilik profilini değiştirir:

Rulo: soğuk işleme yoluyla rijitliği rulo yönünde artırır
Ekstrüzyon: uzun profiller için iyidir; yönlü dayanım yaratır ve dayanıklılığı artırabilir akma dayanıklılığını yanlış almak
Dövme: tipik olarak zayıf bir tane değil; ince işlenmiş, hizalanmış taneli yapı sayesinde en iyi dayanım ve tokluk kombinasyonunu sunar

Dövme süreçler genellikle daha yüksek verir alüminyum için çekme dayanımı çoğu döküm sınıflarından daha yüksek.

Korozyon, Yorgunluk ve Zaman İçinde Yaşlanma

Uzun vadeli alüminyum çekme dayanımı yalnızca ilk gün rakamlarıyla ilgili değildir:

Korozyon (özellikle tuzlu veya kimyasal ortamlarda) yüzeyi aşındırabilir ve kesitini azaltabilir, bu da etkili alüminyum gerilme dayanımını ve yorulma ömrünü azaltır.
Yorulma yükleme (döngüsel gerilme) belirtilen UTS’nin çok altında çatlaklara neden olabilir, özellikle çıkıntılar veya kayıplarda. UTS, özellikle dikişler veya girintilerde.
Yaşlanma (doğal veya yapay) alaşım ve ısı geçmişine bağlı olarak dayanıklılığı artırabilir veya azaltabilir; aşırı yaşlanma genellikle dayanıklılığı düşürür alüminyumun nihai çekme dayanımı ancak dayanıklılığı iyileştirebilir.

Kritik, uzun ömürlü parçalar için, sadece oda sıcaklığı katalog numaralarına güvenmek yerine gerçek alüminyum çekme testi hizmet koşulları altındaki veriye güveniyorum.

Alüminyumun çekme dayanımı karşı karşıya dayanıklı

Mutlak dayanım: alüminyum karşı çelik

Sadece bakarsan mutlak çekme dayanımı, çoğu çelik çoğu alüminyum alaşımını yener:

Tipik yapısal çelikler: 400–550 MPa çekme dayanımı
Yüksek dayanımlı çelikler: 800–1.400 MPa+
Günlük/orta sınıf alüminyum alaşımları: 200–600 MPa çekme dayanımı

Yani ihtiyacınız varsa en küçük kesitte en yüksek olası dayanım, çelik genellikle kazanır. Bu yüzden hâlâ kritik aletler, ağır makineler ve Türkiye'de gördüğünüz uygulamalarda çeliğe dayanıyoruz alaşım mı paslanmaz çelik karşılaştırmaları.

Ağırlık başına dayanım oranı: alüminyumun parladığı nokta

hikâye, hesaba kattığınızda dönüyor ağırlık:

Alüminyum yoğunluğu: ~2,7 g/cm³
Çelik yoğunluğu: ~7,8 g/cm³

Çelik santimetrekare başına daha güçlü olsa da, alüminyum pound başına benzer dayanım sunar. Yüksek dayanımlı alüminyum, 7075-T6 gibi, ulaşabilir 500–600 MPa UTS iken yaklaşık olarak çeliğin üçte biri, bu nedenle alüminyumun dayanım-ağırlık oranı ABD hava ve otomotiv projelerinde büyük bir satış noktasıdır.

Alüminyum yerine ne zaman çelik tercih edilmeli

Alüminyum seçin:

Ağırlık tasarrufu önemli: uçak parçaları, EV pil kutuları, römork çerçeveleri, bisiklet çerçeveleri
Korozyon direnci hayati öneme sahiptir: deniz donanımı, açık hava yapıları, HVAC bileşenleri
İyi işlenebilirlik ve şekillendirilebilirlik gerekenler: muhafazalar, braketler, tüketici ürünleri
Isı iletkenliği yardımcı olur: ısı hedefleri, intercoolerler, güç elektroniği kılıfları

Bu durumlarda, alüminyum çekme dayanımı güçlü olduğuna işaret eder ve ağırlık ile korozyon faydaları karşılığını verir.

Çelik hâlâ daha mantıklı olduğunda

Çelikle devam etme zamanı şu durumlarda:

İstiyorsunuz çok yüksek çekme dayanımı kompakt bir parçada
Yüksek sıcaklık performansı önemli (alüminyum ısıyla daha hızlı güç kaybeder)
Aşırı yorgunluk veya darbe yükleri vinçler, ağır inşaat, bazı askı parçaları bekleniyor
Çok sert yapılar küçük bir pakette gereklidir (çelik alüminyuma göre yaklaşık 3 kat daha serttir)
mevcut olanlarla eşleşiyorsunuz çelik imalatı ve kaynak hatları, ya da çelik tabanlı kodları takip etmek

Burada, iyi seçilmiş düşük karbonlu veya alaşımlı çelikler genellikle daha iyi uzun vadeli dayanıklılık ve tasarım marjları sunar.

alüminyumun çeliğin yerine geçtiğine dair gerçek dünya örnekleri

ABD pazarında alüminyumun çeliğin yerine geçtiğini her zaman göreceksiniz:

Otomotiv: kaput, kapılar, bagaj kapağı, kamyonet yatağı ve modern kamyonlar ile elektrikli araçlarda tam gövde yapıları
Havacılık: kanatlar kapakları, gövde çerçeveleri, koltuk rayları ve daha ağır çelik olan yapısal kaburgalar
Taşımacılık: yarı römorklar, kutu kamyonlar ve raylı araçlar ile üretilmiş işlevli alüminyum yakıt tüketimini azaltmak için
Tüketici ürünleri: hafif hissi satan merdivenler, alet kutuları, dizüstü bilgisayar kasaları, bisiklet iskeletleri ve spor malzemeleri

Seçim yaparken alüminyum ve çelik, gerekli olanla başlarım çekme dayanımı, sonra ağırlık, korozyon, rijitlik, imalat ve maliyeti kontrol ederim. O denge—yalnızca ham güç değil—galibi belirler.

Çekme Dayanımına Göre Alüminyum Uygulamaları

Havacılık: Yüksek Çekme Dayanımlı Alüminyum Alaşımları

Havacılıkta, yüksek mukavemetli alüminyum alaşımları 2026 gibi, 7075 ve diğer 7xxx sınıfları, onların için seçilir yüksek nihai çekme dayanımı ve harika dayanım-ağırlık oranı. Bunu şu yerlerde göreceksiniz:

Kanatlar için yüzeyler, gövde kapakları ve destekler
Gövde çerçeveleri ve koltuk rayları
İniş takım komponentleri (titanyum veya çelik kullanılmadığında)

Burada tasarımcılar sınırların yanına doğru baskı yapıyor alüminyum gerilme dayanımı ve akma dayanımı, bu yüzden her alaşım ve temper sertifikalı gerilme verilerine ve sıkı standartlara dayanılarak seçilir.

Otomotiv: Orta Dayanımlı Alüminyum Alaşımları

Türkiye pazarındaki otomobiller ve kamyonlar için, OEM'ler kullanır orta gerilme dayanımlı alüminyum (başlıca 5xxx ve 6xxx serilerden 5052 ve 6061 gibi) şunlarda:

Kasa panelleri ve kapanış parçaları (kaputlar, kapılar, bagaj kapakları)
Ekstrüde crash rayları ve tampon sistemleri
EV pil kapsülündeki yapısal parçalar

Buradaki amaç dengeli olmaktır çekme mukavemeti, şekillendirilebilirlik ve maliyet böylece kalıplama ve kaynak bütçelerinizi aşmadan ağırlığı azaltabilirsiniz.

İnşaat & Denizcilik: Korozyona Dayanıklı Alaşımlar

in inşaat ve denizcilikte, korozyon direnci ve kaynak yapılabilirlik çoğu zaman maksimum çekme mukavemetinden daha önemli olabilir. Yaygın seçenekler:

5xxx serisi (gibi 5083 alüminyum ve 5086) botik gövdeler, güverteler ve açık deniz yapıları için
6xxx serisi cepheler, perde duvarları ve yapısal ekstrüzyonlar için

zorlu ortamlarda döküm parçalarla da çalışıyorsanız, şu şekilde anlamak faydalıdır döküm alaşım özellikleri şekillendirilmiş olanla döküm arasındaki farklar, döküm sınıflarının ayrıştırıldığı ayrıntılı bir şekilde döküm alaşım kılavuzu türler ve özellikler.

Tüketici Ürünleri: Düşük Dayanımlı Alüminyum

Laptoplar, telefonlar, tencere‑tava, aydınlatma armatürü ve mobilyalar için genelde uçak sanayi sınıfı gerekli değil alüminyum çekme dayanımı. Düşük ila orta kuvvetteki alaşımlar parçaları tutar:

Kolay şekillendirilir ve torna edilir
Yüksek hacimli üretim için maliyet etkin
Günlük kullanım için yeterince güçlü ve iyi çarpma direnci

Çekme dayanımı, alaşım seçimini yönlendirir

Gerçek tasarım çalışmalarında, alüminyumun çekme dayanımı alaşım ve sertleştirme seçiminde ana filtrelerden biridir:

Yüklerle başlayın: Parçanızın (güvenlik katsayısı ile birlikte) göreceği maksimum gerilme nedir?
İlk olarak akıma karşılık gelen dayanımını eşleştirin: Şunu emin edin akma dayanıklılığını yanlış almak seçtiğiniz alaşım/temper içinde bu değeri rahatça geçer.
UTS ve sünekliği kontrol edin: Yeterli olacak kadar çekme dayanımı ve uzama, parçanın güvenli şekilde kırılması için, aniden kırılmaması için.
Denge ticaret-offs'ları:
- Daha yüksek dayanıklılık mı gerekiyor? 7xxx alaşımına geçebilirsiniz ancak korozyon direnci veya kaynak yapılabilirlikten ödün verebilirsiniz.
- Daha iyi kaynaklar veya deniz dayanımı mı gerekiyor? 5xxx bir alaşım, güvenli tercih olabilir, hatta alüminyum çekme dayanımı daha düşük olsa bile.

Türkiye'deki mühendisler ve alıcılar için, seçimleri kilitlemeyi her zaman öneririm ASTM veya AMS spesifikasyonlarına, sonra alüminyum çekme özellikleri mill sertifikaları ile doğrulamayı—proje kritik olduğunda veya sorumluluk yüksek olduğunda kendi çekme testi yapmayı.

Projeniz için doğru alüminyum çekme dayanımını nasıl seçersiniz

Çekme dayanımı, ağırlık ve rijitlik arasındaki dengeyi kurun

Bir alüminyum alaşımı seçerken, kullanımdaki gerçekten önemli olanla her zaman başlarım:

Yükler ve güvenlik katsayısı:
- Işık/orta yükler, yapı dışı → alüminyumun düşük çekme dayanımı (1xxx, 3xxx, yumuşak 5xxx) genellikle yeterlidir.
- Yapısal parçalar, yüksek yükler, hareketli ekipmanlar → daha yüksek alüminyum çekme dayanımı (6061-T6, 6082-T6, 7075-T6).
Ağırlık hedefleri:
- Ağırlıktan ödün vermeye çalışıyorsanız (oto, havacılık, robotik), tercihiniz yüksek güç-ağırlık oranı 6061 veya 7075 gibi alaşımların yumuşak çeliğe karşı avantajı.
Sertlik (bükülme):
- Alüminyumun sertliği (modülü), çekme dayanımı artsa da alaşımlar arasında çok değişmez.
- Deplasman problemi varsa, genelde şu yollarla çözersiniz geometriyi değiştirmek (daha kalın kesit, kanal), sadece alüminyumun en yüksek nihai çekme dayanımını seçmek yerine.

Korozyon direnci ve kaynatılabilirlik vs. güç

Sadece maksimum alüminyum çekme dayanımını kovalamamalısınız; parçayı gerçek dünyada canlı tutmak zorundasınız:

Güçlü kaynaklara mı ihtiyacınız var?
- 5xxx alaşımlar (ör. 5083) ve 6xxx (ör. 6061) iyi kaynak seçenekleridir.
- Birçok yüksek dayanımlı alüminyum alaşımı (7075, 2026) kaynaklar yakınında çok fazla dayanım kaybeder ve genellikle vida veya civatalı, kaynağa göre değildir.
Zor çevreler (tuzlu su, dış mekanlar, kimyasallar):
- Denizcilik ve dış mekan yapıları şuna dayanır 5xxx serisi iyi çekme dayanımı ile mükemmel korozyon direncinin bir karışımı için.
- Korozyon parçayı yiyecekse, kağıt üzerinde olan “yüksek alüminyum nihai çekme dayanımı” pek bir anlam ifade etmez.

Alüminyum alaşımlarının maliyeti ve bulunabilirliği

ABD pazarında, firmanın başarısız olduğu yerleri genelde teoriye göre değil lojistiğe bakarken görüyorum:

Günlük, uygun maliyetli seçenekler:
- 6061 genelde yapı kullanımı için en iyi “varsayılan” olarak kabul edilir: makul çekme dayanımı, yaygın olarak stokta, iyi işlenebilirlik.
- 5052 ve 3003 saclar, muhafazalar, paneller ve kritik olmayan yapılar için ucuz ve kolay bükülür.
Daha yüksek güç = daha yüksek maliyet + daha uzun teslimat süreleri:
- 7075 ve 2026 gibi alaşımlar daha pahalıdır ve bu kadar çok şekil ve boyutta bulunmazlar.
- CNC veya tornalama çalışması için, malzeme uygunluğu kalıpınızı kilitlemeden önce lizinize iş yerinizden teyit edin. Güçlü test ve kalite yeteneklerine sahip ağırlık bir hizmet veren bir atölye hem malzemeyi hem de nihai parçaları doğrulamaya yardımcı olabilir.

Alüminyum malzeme teknik verileri ve standartlarını nasıl okunur

Bakır dışı mekanik özelliklere veri sayfasında bakarken şu noktalara odaklanın:

Alaşım + tavı:
- Örnek: 6061-T6
- “6061” = bileşim, “T6” = yüksek dayanım için ısıtma işlemi görmüş.
- Aynı alaşım, farklı tav = alüminyumun tamamen farklı çekme dayanımına sahip olur.
Anahtar değerler:
- Kullanım Dayanım (UTS) – kırılmaya kadar olan maksimum gerilme.
- Akma dayanımı – kalıcı şekil bozukluğunun başladığı yer.
- Uzama – alaşımın ne kadar “esnek” veya kırılgan olduğu.
Standartlar:
- Türkiye’de ASTM görebilirsiniz (örneğin ekstrüzyonlar için ASTM B221) ve bazen havacılık için AMS.
- Tedarikçinin sertifikalarının spec ve temper ile eşleştiğini her zaman doğrulayın tasarladığınız düzenle.

Talsıtı güç test etmek için mı yoksa veri sayfalarına güvenmek için mi?

Erken tasarım için veri sayfalarına güvenirim, ancak kritik yapımlarda onları körü körüne güvenmem:

Alüminyumu çekme testine tabii tutmalısınız şu durumlarda:
- Parçalar, güvenlik açısından kritik (kaldırma ekipmanı, basınç sistemleri, havacılık, yarış).
- Kullanıyorsunuz standart olmayan tedarikçiler veya düşük maliyetli ithalatlar ve alüminyum çekme özelliklerinin gerçek olduğuna dair kanıt gerekli.
- Yaptınız özel ısıl işlem, kaynak ya da şekillendirme bu, gerilme dayanımını veya UTS'yi değiştirebilir.
Bunu doğru yapmanın yolu:
- sertifikalı bir laboratuvar veya uygun alüminyum gerilme testleri ve kalite sistemleri mevcut olduğunda, kendi test ve kalite kurulumumuzda yaptıklarımıza benzer.
- Her ısı/lot için birkaç numune test edin ve projeyle ve malzeme sertifikleriyle ilişkilendirilmiş kayıtlar tutun.

Yük gereksinimlerini, ortamı, birleştirme yöntemini ve gerçek tedarik zincirini nasıl hizalarsanız, alüminyum için doğru gerilme dayanımını seçmek çok daha öngörülebilir hale gelir—ve gerçekten ihtiyacınız olmayan “fazla güç” dayanım için ödemezsiniz.

Alüminyum’un gerilme dayanımı hakkında sık sorulan sorular

En yüksek çekme dayanımına sahip alüminyum alaşıtı hangisidir?

Ticari sınıflar için, 7075-T6 alüminyum en güçlülerden biri olup yaklaşık 570–600 MPa (83–87 ksi) nihai çekme dayanımına sahiptir. Bazı özel havacılık ısıl işlemleri daha da yüksek seviyelere çıkabilir, ancak Amerika Birleşik Devletleri'ndeki çoğu gerçek dünya projeleri için 7075-T6, insanlar “yüksek dayanımlı alüminyum alaşıtları” dediğinde kıyas noktasıdır.”

Alüminyum çeliği değiştirmek için yeterince güçlü müdür?

Bazen evet, bazen hayır.
Alüminyumun çekme dayanımı genelde çeliğe göre daha düşük; fakat onun dayanıklılık-ağırlık oranı olabilir çok rekabetçi. Genellikle alüminyumu çelik yerine tercih edeceksiniz when:

Ağırlık tasarrufları önemli (araçlar, havacılık, taşınabilir ekipman)
Korozyon direnci kilit rol oynar
Daha düşük rijitliği telafi etmek için daha büyük kesitler tasarlayabilirsiniz

İhtiyacınız varsa çok yüksek rijitlik, ince kesitler veya aşırı yükler, çelik hâlâ daha mantıklı geliyor.

Isı tedavisi alüminyum çekme dayanımını artırabilir mi?

Evet. Isıl işlem uygulanabilir alüminyum alaşımları (ör. 2xxx, 6xxx ve 7xxx seriler) gerilme dayanımını şu yollarla artırabilirler:

Çözünme ısıl işlemi
Sertleşme
Yaşlandırma / çökelme sertleşmesi

Bu şekilde yaygın bir kalıbı şöyle elde ediyoruz 6061 O durumundaki orta güçten T6 veya T651’da çok daha yüksek güce kadar. Isıl işlemin ardından finisaj ihtiyaçları için ayrıca özel yüzey işleme hizmetleri güç, korozyon direnci ve görünümü dengelemek için: metal parçalar için profesyonel yüzey işlemleri.

Alüminyum çekme dayanımını hangi birimlerle ölçüyorsunuz?

Çoğu özellik için alüminyum çekme dayanımı kullanım:

MPa (megapas) – mühendislik veri sayfalarında yaygın
psi veya ksi (inç kare başına pound / bin psi) – Amerika Birleşik Devletleri'ndeki atölyelerde ve fab çizimlerinde yaygın olarak kullanılır

Örnek: 310 MPa ≈ 45 ksi.

Saf alüminyum yapısal kullanım için uygun mu?

Saf alüminyum (1xxx serisi) var düşük çekme dayanımı (genellikle 100–125 MPa / 15–18 ksi altında), bu nedenle ana yapısal parçalar için ideal değildir. Genelde şu yerlerde kullanılır:

Yüksek elektriksel veya termal iletkenlik önemli olduğunda
Şekillendirme ve korozyon direnci dayanımdan daha önemlidir

Yapısal alüminyum için dayanıklılık için tipik olarak şunu yaparsınız alaşım ve temperli grade 6061, 6082, 2026, 5083 veya 7075 gibi, yükünüz, ağırlığınız ve ortam gereksinimleriniz doğrultusunda.
