ما هي القوة الفعلية لقوة الشد للألومنيوم 6061, وكيف تتحمل عبر تلال مختلفة مثل 6061-T6 مقابل 6061-O?
في هذا الدليل الكامل، سنقوم بتفكيك القيم الدقيقة الخصائص الميكانيكية, قوة العائد, ، و تركيب كيميائي لهذا السبيكة القوية. بالإضافة إلى ذلك، سنرى كيف تقارن بمنافسيها مثل 7075 و ألمنيوم 5052.
إذا كنت تريد معرفة ما إذا كان 6061 قويًا بما يكفي لبنيتك القادمة، فهذا الدليل موجه لك.
مقدمة عن سبيكة الألومنيوم 6061
ما هو الألومنيوم 6061؟
الألومنيوم 6061 هو سبيكة متعددة الاستخدامات معقّدة بالتصلب بالترسيب من المغنيسيوم والسيليكون، ويُعرف على نطاق واسع بأنه مادة أساسية في التصنيع الحديث. مشهور بسلامته الهيكلية الاستثنائية، ومقاومته الممتازة للتآكل، وبإمكانياته الرائعة للحام، وهو مادة مفضلة للتطبيقات ذات الإجهاد العالي بدءًا من مكونات الفضاء إلى الآلات الصناعية الثقيلة. كمقدمي خدمات صبه دقيقة محترفين، نعتمد كثيرًا على هذه السبيكة لتقديم مكونات تتطلب توازنًا مثاليًا بين قابلية التشغيل وخصائص ميكانيكية قوية.
التركيب الكيميائي والعناصر السبائكية الرئيسية
الأداء المتفوق لسبيكة الألومنيوم 6061 يعود إلى تركيبتها الكيميائية الدقيقة. يعمل Magnesium و Silicon كعنصرين أساسيين في السبيك، مكونين ماغنسيوم سيليدا ($Mg_2Si$) لتعزيز القوة الأساسية بشكل ملحوظ من خلال المعالجة الحرارية.
يضمن التحليل العنصري القياسي قابلية التنبؤ والتجانس الأمثلين عبر معايير ورقة بيانات المواد الدولية:
-
- المغنيسيوم (Mg): 0.8% – 1.2% (يوفر القوة وقدرات التصلب بالشد)
- السيليكون (Si): 0.4% – 0.8% (يتكامل مع المغنيسيوم للسماح بالمعالجة بالحرارة)
- الحديد (Fe): الحد الأقصى 0.7% (يُراقب لمنع الهشاشة)
- النحاس (Cu): 0.15% – 0.40% (يعزز القوة الكلية للسبيكة)
- الكروم (Cr): 0.04% – 0.35% (يراقب نمو الحبيبات أثناء المعالجة)
- الألمنيوم (Al): الرصيد
الخواص الفيزيائية العامة
إلى جانب خصائصها الميكانيكية المثيرة للإعجاب، يظهر الألومنيوم 6061 خامات فيزيائية وحرارية ممتازة تجعله ثابتاً وموثوقاً به تحت ظروف التشغيل القاسية. طبيعتها خفيفة الوزن مع ناقلية حرارية مفضلة تضمن أداءً فعالاً في أسواق الإدارة الحرارية والهندسة الهيكلية العالمية.
| الخاصية الفيزيائية | القيمة (مترية / إمبريالية) |
|---|---|
| الكثافة | 2.70 ج/سم³ (0.0975 رطل/بوص³) |
| نقطة الانصهار | 582°C – 652°C (1080°F – 1205°F) |
| معامل المرونة | 68.9 جيجا باسكال (10,000 ksi) |
| الموصلية الحرارية | 167 واط/م·ك |
| التوصيل الكهربائي | 43% IACS |
مصطلحات قوة الشد الرئيسية لـ 6061 الألومنيوم
عند تقييم لقوة الشد للألومنيوم 6061 لمشروعاتك التصنيعية أو الهندسية، فهم مقاييس ميكانيكية محددة أمر حاسم. تُعرّف هذه المصطلحات كيف يتصرف المادة تحت قوى السحب قبل أن تشوه أو تتكسر بشكل دائم.
-
- قوة الشد القصوى (UTS): أقصى إجهاد يمكن أن تتحمله السبائك أثناء التمدد أو السحب قبل النحافة، حيث يبدأ مقطع العينة في الانقباض بشكل ملحوظ.
- قوة الخضوع: مستوى الإجهاد الذي تبدأ عنده الألومنيوم في التشوه البلاسطي. قبل هذه النقطة، تكون أي تشوهات مرنة، مما يعني أن المادة ستعود إلى شكلها الأصلي عندما يزال الحمل.
- التمدد عند الكسر: هذه المقياس يمثل النسبة المئوية للزيادة في الطول التي يمكن أن تحققها المادة قبل الكسر، كدليل واضح على مدى ليونيتها وقابليتها للتشكيل بشكل عام.
للحصول على صورة كاملة لكيفية مقارنة هذه المقاييس عبر تقويمات مختلفة، يمكنك مراجعة تحليلنا المفصل قوة الشد للألمنيوم.
ملخص مقاييس الشد الأساسية
| خاصية الشد | تعريف | الأهمية في الإنتاج |
|---|---|---|
| القوة الشد القصوى | القدرة القصوى للحمل | يمنع فشل هيكلي كارثي |
| قوة الخضوع | حد السلوك المرن | يحدد حدود العمل الآمن |
| التمدد عند الكسر | نسبة سعة التمدد | يشير إلى قدرات الانحناء والتشكيل |
بصفتنا متخصصين في الصب بالتماسك والمواد، نركز على موازنةهذه الخواص لضمان أن يلتزم كل مركب بمتطلبات التحميل الدقيقة دون التضحية بالسهولة في التصنيع.
القوة الشدّية والخواص الميكانيكية للألومنيوم 6061

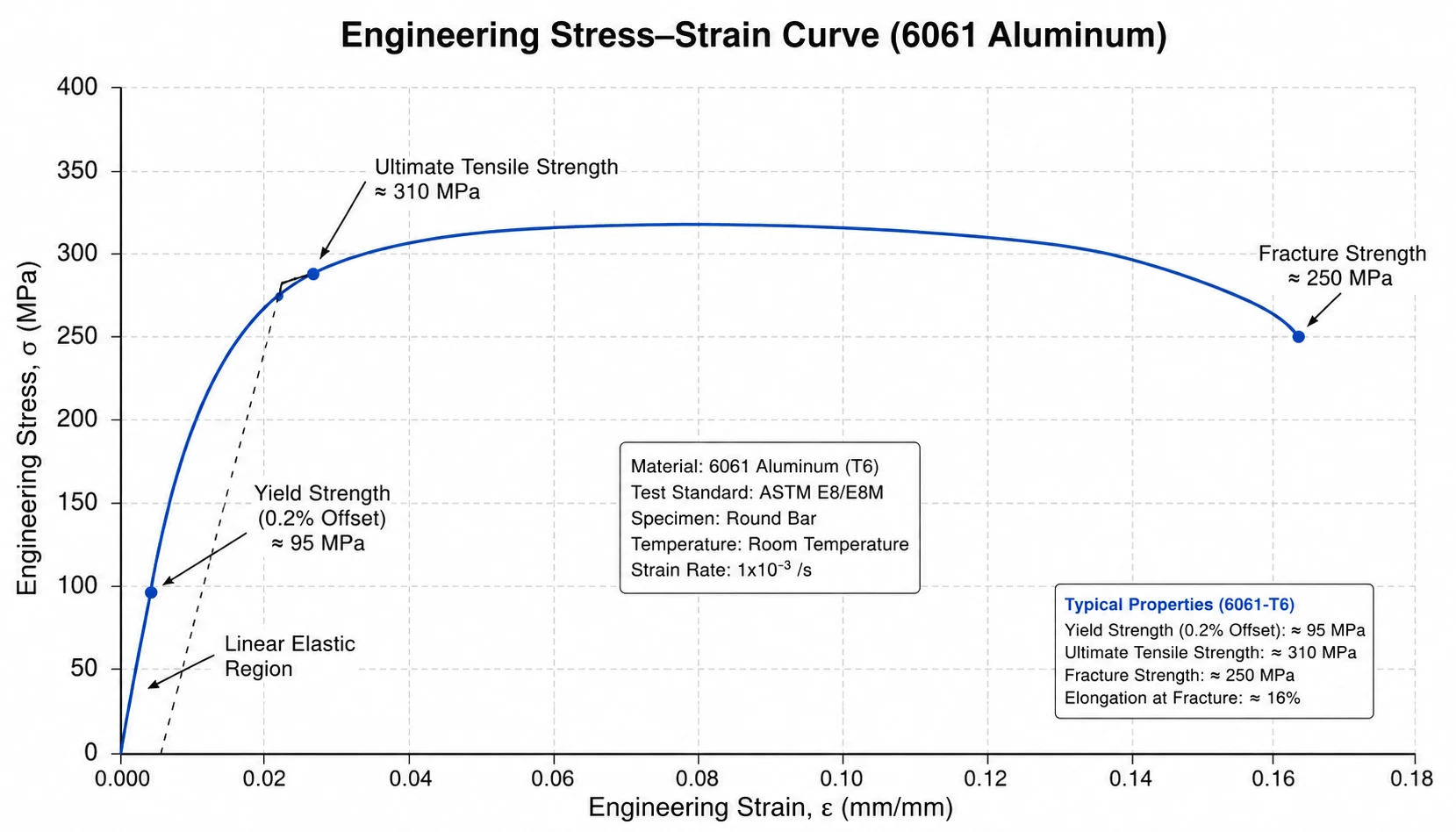

فهم القوة الشدّية وقوة الخضوع والاستطالة
عند تقييم السلامة البنيوية لقطعك، لقوة الشد للألومنيوم 6061 يعمل كمعيار أساسي. فهم سلوك هذه المادة تحت الحمل يتطلب النظر إلى ثلاث قيم حاسمة موجودة في ورقة بيانات المادة القياسية ورقة بيانات المادة القياسية:
-
- قوة الشد القصوى (UTS): الضغط الأقصى الذي يمكن للمزيج احتماله قبل الكسر. على سبيل المثال، في حالته المعالجة بالشيخوخة القصوى، يصل إلى 310 ميغا باسكال (45000 رطل لكل بوصة مربعة).
- قوة الخضوع: النقطة التي يبدأ فيها التشوه الدائم البلاستيكي. دون هذه العتبة، يعود المعدن بأمان إلى شكله الأصلي.
- التمدد عند الكسر: يقاس كنسبة مئوية، تشير إلىductility المادة ومدى قدرتها على التمدد قبل الانكسار.
مقارنة بخيارات الصب المتخصصة مثل مواصفات سبيكة الألمنيوم A356-T6, ، عادةً ما يوفر الألمنيوم المصبوب 6061 خصائص شد متسقة أعلى عبر الملفات المُسبوكة.
| الخاصية الميكانيكية | القيمة المترية | القيمة الإمبراطورية |
|---|---|---|
| القوة الشد القصوى | 310 ميغا باسكال | 45000 رطل لكل بوصة مربعة |
| قوة الخضوع | 276 MPa | ٤٠٠٠٠ psi |
| قوة القص | 207 مگاپاقدا | 30000 psi |
| قوة التعب | 96.5 ميجا باسكال | ١٤٠٠٠ رطل لكل بوصة مربعة |
كيف تؤثر البنية الدقيقة على السلوك الميكانيكي
التركيب الداخلي لهيكل الحبوب لمعدن الألومنيوم 6061 يحدد مباشرة أداؤه في ساحة العمل. إذ يحدده تركيب كيميائي يعتمد على توازن دقيق بين المغنيسيوم والسليلونيوم.
أثناء المعالجة، تشكلهذه العناصر محلولاً صلباً موحداً. إذا كانت البنية الدقيقة خشنة أو غير مُسيطر عليها جيداً، فـ قوة التعب و قوة القص انخفض بشكل ملحوظ. نحن نحافظ على سيطرة صارمة على حدود الحبوب أثناء المعالجة الحرارية لضمان أن يفي كل دفعة بالمعايير الهندسية العالمية الموحدة دون مناطق موضعية هشة.
آليات التقوية في الألومنيوم 6061
الألومنيوم الأولي ناعم نسبياً، لكن 6061 يحقق ممتازة الخصائص الميكانيكية من خلال تقسية التبلور (الشيخوخة التقسية).
-
- المعالجة الحرارية للحل: يُسخَّن الحديد للسبيك لتذويب العناصر السبائكية بشكل موحّد في المصْل.
- التبريد: التبريد السريع يحبس ذرات المغنيسيوم والسليكون في حالة فائقة التشبع.
- الشيخوخة الاصطناعية: إعادة التسخين المتحكم فيها يُجبر تكوين رُكيزات منحوتة دقيقة من مسيل المغنيسيوم السيليدي ($Mg_2Si$).
هذه الرُكيزات الدقيقة بمثابة عوائق داخلية. إنها تثبت الانزياحات داخل شبكة البلورة، وتُرفع بكفاءة عاليًا أقصى إجهاد شد والمقاومة للتشوه مع الحفاظ على حدٍّ أقصى من التمدد عند الكسر.
القوة الشدّية عبر معالجات حرارية متنوعة ودرجات حرارة مختلفة
تتغير الخواص الميكانيكية للألومنيوم 6061 بشكلٍ جذري اعتمادًا على معالجته الحرارية. من خلال تغيير المزاج، يمكننا ضبط المادة من حالة ناعمة قابلة للتشكل بسهولة إلى قوة بنائية عالية. فهم هذه التحولات أمر حاسم عند مقارنة المواد، تمامًا كما يحدث عند تقييم قوة الشد للمسامير لأجل الوصلات الإنشائية الثقيلة.
القوة الشدّية لسبائك ألومنيوم 6061-O المعالج بالتماس
في حالة التلدن المعتمة المعينة بـ 6061-O, تكون السبائك في أكثرها نعومة ومطيلية. هذه الحالة تزيل الإجهادات الداخلية، مما يجعل المعدن قابلاً للعمل بشكل كبير للسحب العميق والتشكيل المعقد. ومع ذلك يأتي هذا الشكل العالي على حساب قوته الميكانيكية.
-
- قوة الشد القصوى: ~18,000 psi (125 MPa)
- قوة الخضوع: ~8,000 psi (55 MPa)
- التمدد عند الكسر: 20% إلى 25%
القوة الشدّية لألومنيوم 6061-T4 الذي تم تعتيقه طبيعياً
المقارنة 6061-T4 الحرارة والتعتيق من الحل الطبيعي والتعتيق الطبيعي في درجة حرارة الغرفة. يوفر هذا العملية توازناً وسطاً، مع تعزيز كبير في قيمة قابلية التحمل وقوة الشد القصوى مع الحفاظ على مستوى جيد من المطيلية لعمليات التشكيل المعتدلة.
-
- قوة الشد القصوى: ~35,000 psi (241 MPa)
- قوة الخضوع: ~21,000 psi (145 MPa)
- التمدد عند الكسر: 20% إلى 25%
القوة الشدّية لألومنيوم 6061-T6 المعتيق صناعياً
المقارنة 6061-T6 المزاج الحراري يمثل حالة القوة الذروة لهذه السبيكة. من خلال الخضوع لشيخوخة صناعية في فرن، يعمل المادة على تأمين بنية نوى ترسب كثيفة. وفقًا لمواصفات بيانات المواد القياسية، يزيد هذا المزاج من المقاومة للتشوه، مما يجعله المعيار الصناعي للهندسة الهيكلية.
-
- قوة الشد القصوى: ~45,000 psi (310 MPa)
- قوة الخضوع: ~40,000 psi (276 MPa)
- التمدد عند الكسر: 12% إلى 17%
مرجع سريع: مقارنة قوة المزاج
| مزاج الألمنيوم | القوة الشد القصوى | قوة الخضوع | التمدد عند الكسر | الأفضل للاستخدام من أجل |
|---|---|---|---|---|
| 6061-O (معالج بالتح annealing) | 18,000 psi (125 MPa) | 8,000 psi (55 MPa) | 25% – 30% | تشكل شديد وثني شديد |
| 6061-T4 (عُومل طبيعيًا) | 35,000 psi (241 MPa) | 21,000 psi (145 MPa) | 20% – 25% | تشكل معتدل، تصنيع مخصص |
| 6061-T6 (مصنوع بشكل مُسنن) | 45,000 psi (310 MPa) | 40,000 psi (276 MPa) | 12% – 17% | أجزاء هيكلية، تشغيل آلي باستخدام CNC، استخدامات عالية الحمولة |
مقارنة المادة: مقاومة شد 6061 مقابل سبائك أخرى
عند اختيار المادة المناسبة لمشروعك، فإن مقارنة لقوة الشد للألومنيوم 6061 مقابل درجات شائعة أخرى أمر حاسم. كخَصْم موثوق في التصنيع، ننظر إلى كيفية تراكب هذه السبائك في الأداء الواقعي.
للمشروعات التي تتطلب خيارات صب عالية الأداء، فهم الفروق بين السبائك المعالجة مثل 6061 والمتغيرات المصبوبة أمر أساسي. راجع دليلنا الشامل على الألمنيوم A356 مقابل 6061 لترى كيف تقارن المواد المصبوبة والمُعالجة معاً.
يوفر الجدول أدناه تفصيلاً سريعاً عن لبّه الخصائص الميكانيكية:
| سبائك الألمنيوم | القوة الشد القصوى | قوة الخضوع | التمدد عند الكسر | الميزة الرئيسية |
|---|---|---|---|---|
| 6061-T6 | 310 MPa (45000 psi) | 276 MPa | 12 – 17% | قوة متوازنة، مقاومة للاصداء والتلحيم |
| 5052-H32 | 230 MPa (33000 psi) | 193 MPa | 12 – 18% | شكلية ممتازة ومقاومة عالية للتآكل البحري |
| 7075-T6 | 572 MPa (83000 psi) | 503 MPa | 11% | قوة بنيوية عالية الإجهاد للغاية |
| 2026-T3 | 470 MPa (68000 psi) | 325 MPa | 20% | مقاومة استثنائية للتعب وقوة كسر |
قوة وتشكيلية الألومنيوم 6061 مقابل 5052
-
- فرق القوة: يوصل 6061-T6 إلى قوة تشكيل أعلى بشكل significativo أقصى إجهاد شد و قوة العائد مقارنة بـ 5052-H32.
- قابلية التشكيل: 5052 هي سبيكة غير قابلة للتمييع بالحرارة تتفوق في الانحناء المعقد وتشكيل صفائح المعدن.
- الحالة الأفضل للاستخدام: اختر 6061 للهياكل الإنشائية، واستخدم 5052 للألواح الجسمية المعقدة أو حاويات السفن.
6061 مقابل 7075 من الألومنيوم القوة والصلابة
-
- فرق القوة: 6065-T6 يوضح لقوة الشد للألومنيوم 6061 بنسبة تقرب من الضعف، مما يجعلها من بين أقوى سبائك الألومنيوم المتاحة.
- الصلابة والوزن: بينما يوفر 7075 نسب الإجهاد إلى الوزن الأعلى، إلا أنه أكثر عرضة للتآكل وأصعب في اللحام من 6061.
- الحالة الأفضل للاستخدام: يسيطر 7075 على تطبيقات الفضاء ذات الإجهاد العالي، بينما يظل 6061 خياراً قادراً على التبديل للمجالات الهندسية العامة.
6061 مقابل 2026 من الألومنيوم القوة وسهلة التصنيع
-
- فرق القوة: 2026-T3 يوفر قوة شد أعلى وامتياز ممتاز قوة التعب أعلى من 6061.
- قابلية التشغيل: تقطع 2026 بشكل جميل أثناء التشغيل الآلي عالي السرعة، ولكنه يعاني من ضعف القابلية للحام وانخفاض المقاومة للتآكل.
- الحالة الأفضل للاستخدام: مثالي للبنى الجلدية للطائرات تحت التوتر، بينما يُفضل 6061 للمكونات المُصنَّعة ميكانيكياً متعددة الاستخدامات والتي تتطلب اللحام أو إست anodizing.
التصنيع والتشغيل ومعالجة القدرات
التغيرات في اللحام وقوة المفصل
عند اللحام لألمنيوم 6061، يؤدي الحرارة الشديدة إلى تغير البنية الدقيقة المحلية، مما يسبب انخفاضاً كبيراً في أقصى إجهاد شد. في منطقة التأثر بالحرارة (HAZ)، يمكن أن ينخفض قوة ثَبَت 6061-T6 حتى 30% إلى 40% مع عودة تأثيرات التقدم الصناعي. لمكافحة فقدان القوة هذا، نستخدم سبائك تعبئة محددة مثل 4043 أو 5356 أثناء لحام TIG أو MIG. للم applications هيكلية هامة، يوصى بشدة بمعالجة حرارية بعد اللحام لاستعادة خصائص السبائك الميكانيكية والأفضلية قوة العائد.
التشكيل واللف والملاحة
يقدم الألمنيوم 6061 قدرات معالجة مميزة حسب حالة التمليس الخاصة به:
-
- قابلية التشغيل: في حالته T6، تقطع رقائق 6061 بشكل نظيف وتُصنَع بشكل جميل، مما جعله مفضلاً لعمليات التشييد بالتحكم العددي MEC عالي السرعة وتدويرها.
- التشكيل واللف: إذا كان مشروعك يتطلب دوائر نصف قطرية ضيقة أو انحناءات شديدة، فإن العمل مع 6061-O (المطاط) أمر حاسم لتجنب التشقق.
- التمدد عند الكسر: توفر الحالة المعدلة بالتمليس أعلى التمدد عند الكسر, مما يسمح للمعادن بالانسياب والالتواء بسهولة قبل تقويتها إلى المواصفات الهيكلية النهائية.
إجراءات المعالجة الحرارية والتسوية
السيطرة على الدورة الحرارية هي الطريق الوحيد لفتح الحد الأقصى لقوة الشد للألومنيوم 6061. تستجيب المادة بشكل استثنائي ل معالجة الحرارة بالحلول، والتبريد المفاجئ، والتقدم في العمر. فهم الشغل الدقيق معالجات معالجة حرارة الألومنيوم والتعبئات والأداء يسمح لنا هذا المرونة الحرارية بالتلاعب بالمادة من حالة annealed ناعمة وممكنة (6061-O) حتى قمتها الصلبة القصوى (6061-T6). تضمن هذه المرونة الحرارية أن تحقق المكونات النهائية التوازن الدقيق لقوة القص، ومقاومة التعب، والمتانة الهيكلية التي تطلبها المعايير الصناعية العالمية.
التطبيقات الشائعة والسيناريوهات لـ ألومنيوم 6061
القوة الشدّية المتنوعة للألومنيوم 6061 تجعلها عمود فقري للبناء الحديث والهندسة الصناعية. من خلال موازنة خصائص ميكانيكية ممتازة مع مقاومة عالية للتآكل، يعتبر هذا السبائك الاختيار الأساسي في الصناعات العالمية المطوحة.
سلكيات وهيئات هيكلية ومسبوغات
في الهندسة الإنشائية، توفر قوة الشد النهائية العالية وقوة الخضوع الموثوقة لـ 6061-T6 القدرة الحِملية اللازمة للأطر الثقيلة. نستخدم هذا السبائك على نطاق واسع في بناء سُبل هيكلية مخصصة، ومكونات جسور، وإطارات بحرية. مقاومتها العالية لتدهور البيئة تضمن السلامة الهيكلية على المدى الطويل تحت ضغط ميكانيكي مستمر. بالنسبة للمشاريع التي تتطلب طرق إنتاج مميزة، فإن فهم كيف تتحول هذه الخواص إلى تقنيات تصنيع مختلفة أمر ضروري؛ يمكنك استكشاف ذلك بشكل أعمق في دليلنا الشامل دليل سبك الألومنيوم المطروق على الخصائص والعمليات.
-
- الاستخدامات الرئيسية: أبراج إشارات الطرق السريعة، وهياكل خطوط الأنابيب، وممرات بحرية، ودَرك رافعات.
- لماذا هذه الخيار ينتصر: نسبة قوة إلى وزن عالية تستبدل بشكل سلس الملفات الفولاذية الثقيلة.
مكونات الطيران والفضاء والسيارات
تقليل الوزن دون التضحية بالسلامة أمر حاسم في قطاعات النقل. يوفر ألومنيوم 6061 القوة اللازمة لمقاومة التعب والتمدد عند الكسر المطلوبين لتحمل التحميل الدوري والصدمات المفاجئة.
-
- السيارات: أطارات العجلات، مكونات الشاسيه، حلقات المُباعدة، وأنظمة التعليق.
- الطيران: ألواح سطح الطائرات، وحدات تجميع الموصلات، ومشابك دوارات المروحيات.
المخترعات وأنظمة التصنيع الصناعية
التصنيع الدقيق يتطلب مواد تبقى مستقرة الأبعاد أثناء المعالجة المكثفة. القوة القصّة الممتازة وبيانات المادة المتوقعة لسبائك الألومنيوم 6061 تجعلها مثالية للمعدات الصناعية عالية التقنية.
-
- أدوات أشباه الموصلات: أحواض فراغ، صفائح توزيع الغاز، وملحقات معالجة الرقائق.
- الآلات الصناعية: أذرع روبوتية عالية السرعة، قوالب، وخطط تجميع آلية.
الأسئلة الشائعة حول قوة الألومنيوم 6061
هل الألومنيوم 6061 قوي بما يكفي للهندسة الإنشائية؟
نعم،, ألومنيوم 6061 هو عنصر رئيسي في الهندسة الإنشائية. بفضل توازنه الخصائص الميكانيكية, فإنه يوفر نسبة قوة إلى وزن ممتازة تجعله خياراً رئيسياً للتطبيقات الثقيلة. عند معالجته بالحرارة إلى تشذيب T6، فإنها أقصى إجهاد شد تصل 310 ميغا باسكال (45,000 رطل لكل بوصة مربعة), وضميره قوة العائد يتراوح حتى نحو 276 MPa (40,000 psi).
بالرغم من أنه لا يضاهي القوة الخام للصلب الإنشائي من حيث القوة، إلا أن مقاومته العالية للتآكل وخفته تجعلاه مثالياً لـ:
الجسور والحواجز على الطرق
إطارات البناء وملفات النوافذ
المنصات البحرية والأبراج الهيكلية
لماذا يقلل اللحام من قوة شد 6061-T6؟
يؤدي اللحام إلى انخفاض كبير في قوة الشد لـ الألومنيوم 6061-T6 لأن الحرارة الشديدة تتسبب في تعطيل البنية الميكروية المُهندسة للسبيكة. يتم تحقيق تينيف T6 من خلال التعتيم الاصطناعي الدقيق، الذي يخلق رُسُب تقوية موحدة في جميع أجزاء المعدن.
عندما تقوم باللحام، فإن منطقة التأثر بالحرارة (HAZ) تعيش عملياً عملية annealing غير مراقبة. هذا يعيد المادة تقريباً إلى حالة O-temper، مقللاً أقصى إجهاد شد المتانة في منطقة الوَصل حتى 30% إلى 40%. لاستعادة هذه الخصائص المفقودة، يجب أن تمر القطعة بمعالجة حرارية بعد اللحام. للاستخدامات الحاسمة في الأدوات والهياكل، فإن استخدام مواد مُعالجة مسبقاً وبثبات عالي مثل ألواح قوالب الألمنيوم المصبوبة عالية الجودة يضمن ثبات أبعاد أفضل من البداية.
هل يمكنك ثني صفيحة 6061 بدون تشقق؟
ثني صفائح 6061 بنجاح يعتمد كلياً على حالتها الحرارية الحالية ونصف القُطر الانثناء.
-
- 6061-O (Annealed): قابلية التشكيل الشديد مع عالي التمدد عند الكسر. يمكنك ثنيه إلى أشكال معقدة بسهولة دون أي مخاطر الت cracking.
- 6061-T6 (Artificially Aged): أصعب وأكثر brittleness. إذا حاولت ثنيه حول نصف قطر منحنى حاد، سيتقع عند خط الانحناء.
لتشكل لوح 6061 بشكل آمن، يجب استخدام نصف قطر ثني أكبر وأكثر سخونة (عادة 4 إلى 6 أضعاف سمك اللوح)، أو تشكيل الجزء وهويته في حالته annealed ومعالجته بالحرارة لاحقاً.
