Der ultimative Leitfaden für DFM-Gießdesign: Regeln, Verhältnisse und Fehlervermeidung (2026 aktualisiert)
Haben Sie Schwierigkeiten mit hohen Ausschussraten, unerwarteter Nacharbeit oder strukturellen Ausfällen bei Ihren maßgeschneiderten Metallteilen?
Das Ignorieren der Gießphysik während der initialen CAD-Phase garantiert fast immer kostspielige Probleme wie Porosität im Metallguss oder schwere Verformungen später. Warum scheitern perfekt modellierte CAD-Teile in der Gießerei? Ich habe unzählige Projekte erlebt, die Verzögerungen und Kostenüberschreitungen erlitten haben, weil Ingenieure reine Geometrie über tatsächliche Herstellbarkeit stellten.
Als Engineering-Partner bei Vastmaterial, weiß ich, dass ein fehlerfreies, leistungsstarkes Teil nicht in der Gießerei beginnt—es beginnt mit wasserdichten Gießerei-Design.
In diesem Beitrag lernen Sie genau, wie man bewährte Design für Fertigung (DFM) Gießen Prinzipien für Ihre Modelle. Vom Einhalten der genauen Gusswandstärkenrichtlinien bis hin zum Beherrschen der Füllradius-Regeln – dies ist Ihre ultimative technische Checkliste für 2026. Ob Sie Schrumpfung eliminieren, eine Dauerform optimieren oder die perfekte Toleranz für präzises CNC-Fräsen hinterlassen müssen, dieser Leitfaden zeigt Ihnen, wie Sie es beim ersten Mal richtig machen.
Grundprinzipien von DFM im Gießdesign
Effizientes Gießdesign überbrückt die Kluft zwischen digitalen Modellen und physischer Realität. Die frühzeitige Integration von DFM-Gießprinzipien in die Konstruktionsphase ist keine Option; diese Regeln dienen als direkte Lösungen, um kritische Fertigungsfehler während der Erstarrung und Abkühlung zu verhindern. Um sicherzustellen, dass Ihre Teile die Metallgussfabrik überleben und die Leistungsanforderungen erfüllen, setzen Sie diese grundlegenden Richtlinien strikt um.

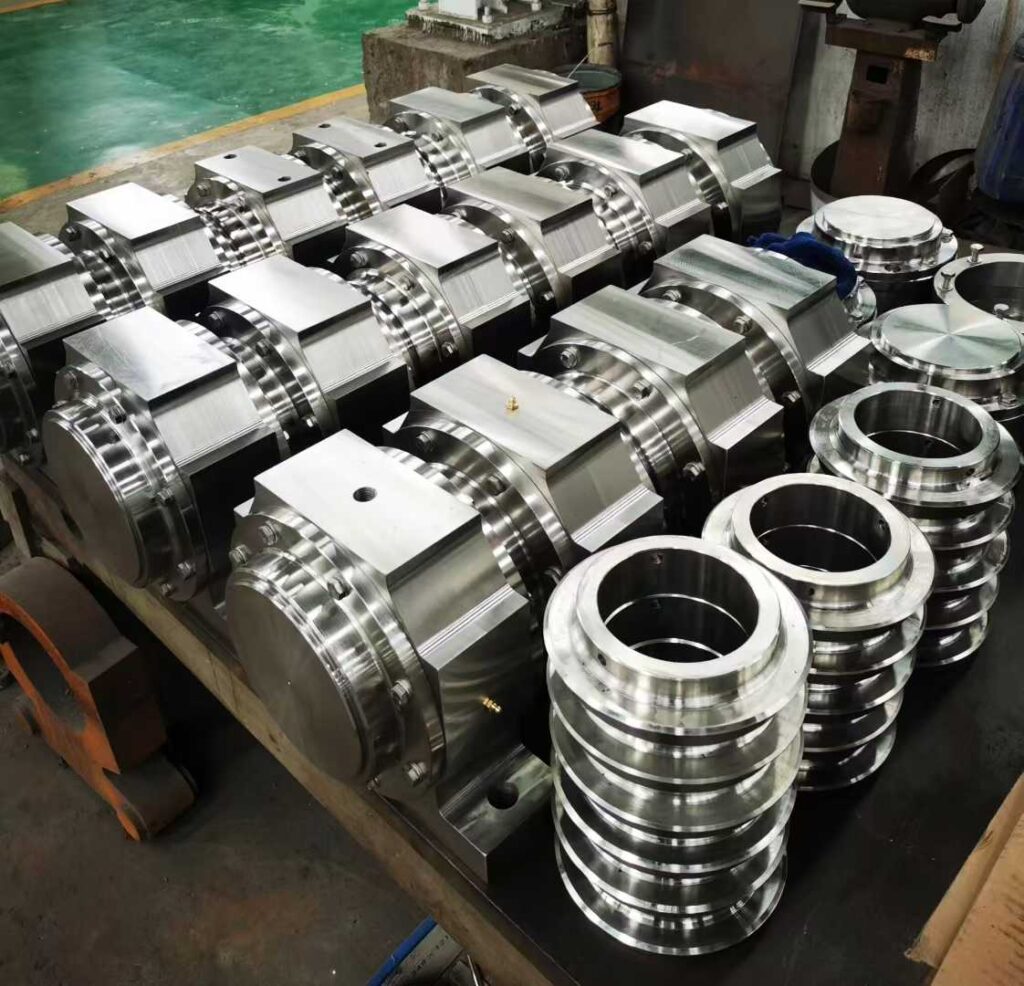

Gusswandstärkenrichtlinien
Unregelmäßige Wände führen zu ungleichmäßigen Abkühlraten. Dieses thermische Ungleichgewicht garantiert isolierte Hot Spots, Schrumpfblasen und starke Verformungen.
- Auf Gleichmäßigkeit achten: Halten Sie Wandabschnitte so gleichmäßig wie strukturell möglich im gesamten Teil.
- Allmähliche Übergänge: Wenn ein Übergang zwischen dünnen und dicken Abschnitten unvermeidlich ist, verwenden Sie eine sanfte Abschrägung anstelle eines plötzlichen Schritts.
- Schwere Massen entfernen: Hohle dicke Geometrien aus, um eine gleichmäßige Dicke beizubehalten und interne Schrumpfungsfehler zu verhindern.
Gießerei-Abschrägungswinkel
Ein perfekt dimensioniertes Teil, das in eine Form eingespannt wird, ist ein Ausschuss. Abschrägung ist die berechnete Abschrägung, die auf vertikale Flächen angewendet wird, um das Teil reibungslos zu lösen, ohne das Werkzeug zu beschädigen.
- Standardabschrägung: Wenden Sie immer mindestens 1° bis 2° Abschrägung auf alle vertikalen Flächen an, die senkrecht zur Teilungslinie stehen.
- Tiefziehzulagen: Tiefere Hohlräume und Innentaschen erfordern steilere Entformungswinkel, um eine saubere Entformung zu gewährleisten und Wandgallern vorzubeugen.
- Zyklus-Effizienz: Angemessene Entformungswinkel reduzieren den Verschleiß der Form erheblich, beschleunigen die Zykluszeiten und senken die Gesamtkosten der Produktion.
Regeln für den Fasenradius bei Gießen
Bei der Gießkonstruktion sind scharfe innere Ecken der Feind der strukturellen Integrität. Sie verursachen starke lokale Spannungsansammlungen, stören den Fluss des geschmolzenen Metalls und sind die Hauptursache für heiße Risse.
- Scharfe Schnittstellen eliminieren: Vermeiden Sie in Ihrem CAD-Modell harte 90-Grad-Innerecken.
- Große Radien anwenden: Verwenden Sie berechnete Fasen an allen inneren Ecken, um mechanische Spannungen gleichmäßig zu verteilen und einen reibungslosen Metallfluss während des Gießens zu fördern.
- Außenkanten abrunden: Das Brechen scharfer Außenkanten mit einem Radius verhindert Kantenabplatzen und lokale Abkühlungsanomalien.
Optimierung von Rippen, Nocken und Teilungslinien
Wir setzen auf Rippen und Nocken, um die strukturelle Steifigkeit zu erhöhen und gewindegängige Befestigungspunkte bereitzustellen. Eine falsche Gestaltung führt jedoch zu erheblichen thermischen Fehlern. Die richtige Platzierung der Teilungslinie ist ebenso entscheidend für effizientes Gießen und Flash-Kontrolle.
Gießrichtlinien für Rippen und Nocken
| Merkmal | Design-Regel | Fehler verhindert |
| Rippen | Die Dicke muss 50% bis 60% der angrenzenden Wand betragen. | Oberflächenabsenkungen und Porosität unter der Oberfläche. |
| Schnittstellen | Versetzen Sie sich schneidende Rippen in eine “T”-Form anstelle eines Kreuzes (“+”). | Hohe Metallmassenkonzentration und thermische Hotspots. |
| Nocken | Verbinden Sie isolierte Kerne mit angrenzenden Wänden mittels Rippen. | Schlechtes Metallzuführen und lokalisierte Schrumpfungsblasen. |
Trennlinienplatzierung und Gießsysteme
Wo sich die beiden Hälften einer Form treffen, ist Ihre Trennlinie. Das richtige Platzieren ist die Grundlage eines intelligenten Gießdesigns. Schlechte Platzierung erzwingt komplexe Entformungswinkel und erschwert das Gießsystem (die “Rohrleitung”, die flüssiges Metall in die Kavität leitet).
Die Optimierung der Trennlinie und der Gießstellen frühzeitig garantiert schnelle Zykluszeiten, reduziert Materialverschwendung und senkt die Stückkosten, insbesondere bei hohen Stückzahlen. Aluminium-Druckgussdienstleistungen.
- Bleiben Sie flach: Streben Sie immer eine gerade, flache Trennlinie an. Stufige Konturen erhöhen die Werkzeugkosten und das Risiko von starkem Fließbandmaterial.
- Kritische Merkmale isolieren: Bewegung entscheidender Dichtflächen (wie O-Ring-Nuten) vollständig in den festen Block der Formhohlraum, weg von der Naht.
- Planung für das Trimmen: Gestalten Sie die Teilungslinie an einem äußeren Rand, an dem automatisierte Trennstempel die Spritzkante leicht abschneiden können.
Materialauswahl für maßgeschneiderte Metallgusslösungen
Das richtige Metall zu wählen ist ebenso entscheidend wie die Geometrie richtig zu gestalten. Die Zusammenarbeit mit einer bewährten Präzisionsgussgießerei stellt sicher, dass Sie die Legierung an die Einsatzumgebung anpassen.
Hochtemperatur-Legierungsguss
Für Luft- und Raumfahrt-, Militär- und Kraftwerkskomponenten, die extremen Temperaturen ausgesetzt sind:
- Titanlegierungen: Bietet ein unschlagbares Verhältnis von Festigkeit zu Gewicht und außergewöhnliche Korrosionsbeständigkeit.
- Superlegierungen: Nickelbasierte Legierungen erhalten die strukturelle Integrität und widerstehen dem Kriechen bei ihren maximalen thermischen Grenzen.
Edelstahl- und Legierungsstähle für Stärke
Wenn reine körperliche Stärke und Schlagfestigkeit die Hauptziele sind:
- Edelstahl: Bietet hervorragenden Rostschutz, ideal für Marinehardware, medizinische Geräte oder chemische Verarbeitung.
- Legierungsstähle: Entwickelt für robuste Haltbarkeit in schweren Maschinen und hochbelasteten Tragstrukturen.
Aluminium- und Kupferlegierungen
Wenn das Gewicht reduziert oder die Energieübertragung priorisiert wird:
- Aluminiumlegierungen: Leicht, hoch maschinenbar und hervorragend für die Wärmeableitung (stark in der Automobilindustrie genutzt).
- Kupferlegierungen: Die unbestrittenen Champions für elektrische und thermische Leitfähigkeit, verwendet für elektrische Kontakte und Wärmetauscher.
Sekundäre Operationen: Präzisions-CNC-Bearbeitung für Gussstücke
Selbst bei optimiertem Gussdesign benötigen Teile häufig zusätzliche Arbeiten, um enge Toleranzen zu erreichen. Im deutschen Fertigungssektor ist die Kombination aus grobem Guss und präziser Nachbearbeitung Standard für Hochleistungsbauteile.
- Genügend Lagerbestand lassen: Fügen Sie genügend zusätzliches Material (Bearbeitungszugabe) hinzu, damit das Schneidwerkzeug in festes Metall eindringt und die Oberfläche säubert, ohne raue Gussstellen zu hinterlassen.
- Den Prozess anpassen: Standard-Sandguss erfordert natürlicherweise eine größere Bearbeitungszugabe als engere Prozesse wie Feinguss.
- Fixierungspunkte hinzufügen: Speziell entwerfen Sie flache Oberflächen, schwere Laschen oder Werkzeugaufnahmen, die eine CNC-Spannvorrichtung sicher greifen kann, ohne das Teil zu zerdrücken.
- Starke Bezugspunkte festlegen: Definieren Sie zuverlässige, unbehandelte Referenzpunkte, damit der Maschinenführer genau weiß, wo er seine Werkzeuge nullen muss.
Einsatz fortschrittlicher Technologien zur Vermeidung von Gießfehlern
Um erstklassige kundenspezifische Metallgussteile zu liefern, setzt Vastmaterial stark auf fortschrittliche Fertigungstechnologien. Die alte Methode “gießen und hoffen” reicht für Hersteller, die fehlerfreie Teile fordern, nicht aus.
Echtzeitüberwachung und Gießsimulation-Software
Bevor auch nur ein Gramm Metall gegossen wird, validieren wir den gesamten Prozess virtuell mit Simulationssoftware:
- Fluss- und Füllanalyse: Die Simulation, wie flüssiges Metall in die Form eintritt, ermöglicht es uns, Gießkannen so anzupassen, dass Turbulenzen und Lufteinschlüsse vermieden werden.
- Abkühlungskartierung: Durch die Kartierung thermischer Gradienten prognostizieren wir, wo Hot Spots und Schrumpfungen auftreten, sodass wir Gießer genau platzieren können.
- Spannungsvorhersage: Wir identifizieren Bereiche mit Restspannungen, bevor sie dazu führen, dass das Bauteil sich verzieht oder reißt.
- Echtzeit-Überwachung der Gießerei: Sensorbasierte Überwachung erfasst Temperatur, Druck und Zykluszeiten auf dem Gießereiboden, um sicherzustellen, dass das Endteil den technischen Toleranzen entspricht.
FAQ: Häufige Fragen zum Gießdesign
Was ist die minimale Wandstärke für Metallguss?
Gemäß den Standardrichtlinien für Wandstärken beim Gießen hängt die Mindeststärke vom Metall und Verfahren ab. Für traditionellen Sandguss streben Sie 2,5 bis 3,8 mm an. Beim Hochdruckguss können die Wände bis zu 1 mm dünn sein. Das Gleichmäßigmachen der Wände ist immer die sicherste Wahl.
Wie beeinflussen Entlüftungswinkel die Gusskosten?
Das Ignorieren von Entlüftungswinkeln erhöht die Produktionskosten. Das Anwenden geeigneter Entlüftungswinkel (1 bis 2 Grad) beim Druckguss ermöglicht ein reibungsloses Herausschieben des Teils, beschleunigt die Zykluszeiten, minimiert den Werkzeugverschleiß und senkt die Ausschussraten erheblich.
Warum sind Fasen im Gießdesign wichtig?
Scharfe Ecken wirken als Spannungszentren. Das Einhalten der Fasenregeln durch Abrunden interner und externer Ecken verbessert den Metallfluss beim Gießen und verhindert Rissbildung beim Abkühlen.
Was ist der Unterschied zwischen Porosität und Schrumpfung?
Beide sind wichtige Ziele zur Vermeidung von Gießfehlern. Porosität wird durch eingeschlossene Gase oder Luftblasen verursacht, die kleine Löcher im Inneren des Metalls bilden. Schrumpfung tritt natürlich auf, wenn flüssiges Metall abkühlt und sich zusammenzieht, wodurch Hohlräume entstehen, wenn das Gießsystem nicht genügend zusätzliches Metall zuführt.
Wie wähle ich die richtige Legierung für mein Gießprojekt aus?
Ihre Wahl hängt von der Anwendung ab: Benötigen Sie hohe Zugfestigkeit, extreme Hitzebeständigkeit oder elektrische Leitfähigkeit? Die Überprüfung spezifischer Gießlegierungseigenschaften basierend auf Ihrer Betriebsumgebung gewährleistet Spitzenleistung und Kosteneffizienz.
