Comprendre l'épaisseur minimale de paroi en coulée sous pression

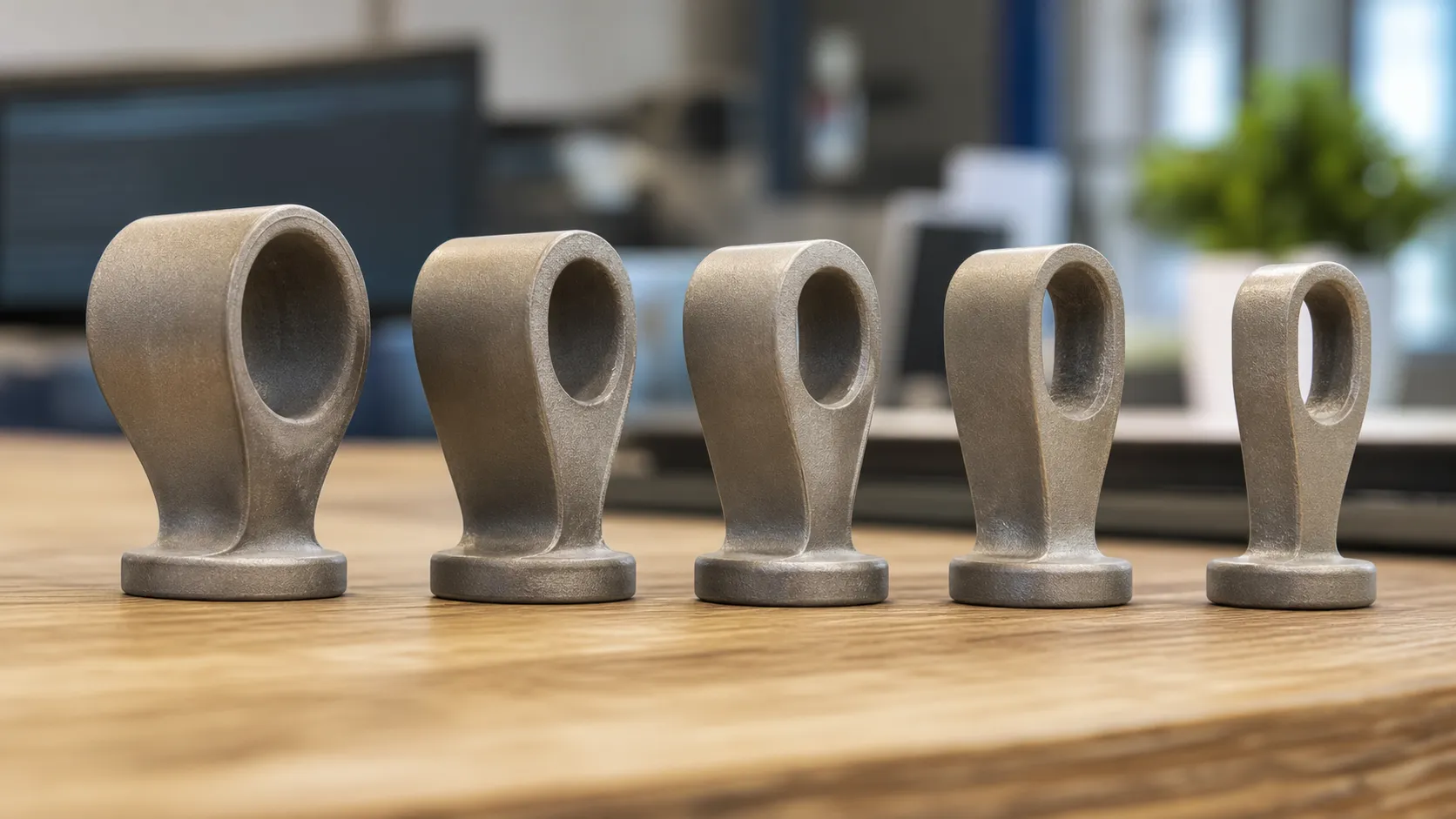

Qu'est-ce que l'épaisseur minimale de paroi en coulée?

Epaisseur minimale de paroi en coulée sous pression fait référence à la dimension transversale la plus fine qu'une pièce peut atteindre tout en garantissant un remplissage complet du métal lors du coulage liquide. Dans la coulée de précision en cire perdue (également appelée procédé de moulage à la cire perdue), le maintien d'une structure continue et sans défauts dépend du métal fluide qui s'écoule sans interruption dans chaque section du moule en céramique avant que la solidification ne commence.^[1]

---

Pourquoi l'épaisseur de la paroi est-elle critique pour la conception en coulée sous pression

• Prévention des défauts : Des parois trop fines augmentent le risque de défauts de remplissage, de froids de coulée, et de vides structurels causés par un refroidissement prématuré du métal en fusion.
• Intégrité structurelle : Les sections de parois équilibrées éliminent les concentrations de contraintes localisées, prévenant la déformation, la fissuration et la distorsion thermique.
• Économies de matériaux : L'optimisation des sections transversales minimise l'utilisation excessive de matériau, réduisant le poids total de l'unité et le gaspillage de matières premières coûteuses.
• Contrôle dimensionnel : Une épaisseur de paroi constante assure des taux de refroidissement uniformes, maintenant une stricte tolérances géométriques uniformité à travers des géométries complexes.^[2]

---

Limites standard d'épaisseur minimale de paroi par alliage

Différents métaux possèdent une fluidité, des points de fusion et des caractéristiques de solidification distincts. Ci-dessous, un guide de référence standard pour les épaisseur minimale de paroi pour la coulée en investissement limites à travers les alliages industriels clés :

Type d’alliage	Épaisseur minimale de paroi (petites sections)	Épaisseur minimale de paroi (grandes sections)	Caractéristiques clés
Alliages d'Aluminium	0,040 po (1,0 mm)	0,080 po (2,0 mm)	Haute fluidité ; idéal pour les composants structurels légers.
Acier inoxydable	0,060 po (1,5 mm)	0,100 po (2,5 mm)	Fluidité modérée ; largement utilisée pour la résistance à la corrosion.
Alliages de Titane	0,080 po (2,0 mm)	0,120 po (3,0 mm)	Réactivité élevée ; nécessite une coulée en investissement sous vide précise.
Superalliages au Nickel	0,050 po (1,25 mm)	0,090 po (2,3 mm)	Excellentes performances à haute température et stabilité de flux.
alliages à base de cobalt	0,060 po (1,5 mm)	0,100 po (2,5 mm)	Résistance supérieure à l'usure ; nécessite une coulée contrôlée.
Alliages à base de cuivre	0,050 po (1,25 mm)	0,080 po (2,0 mm)	Bonne fluidité avec une excellente conductivité thermique.

Conseil de conception : Alors que de petites zones localisées peuvent atteindre des profils ultra-minces, les surfaces plus grandes nécessitent des parois plus épaisses pour éviter un refroidissement prématuré lors du remplissage du moule.

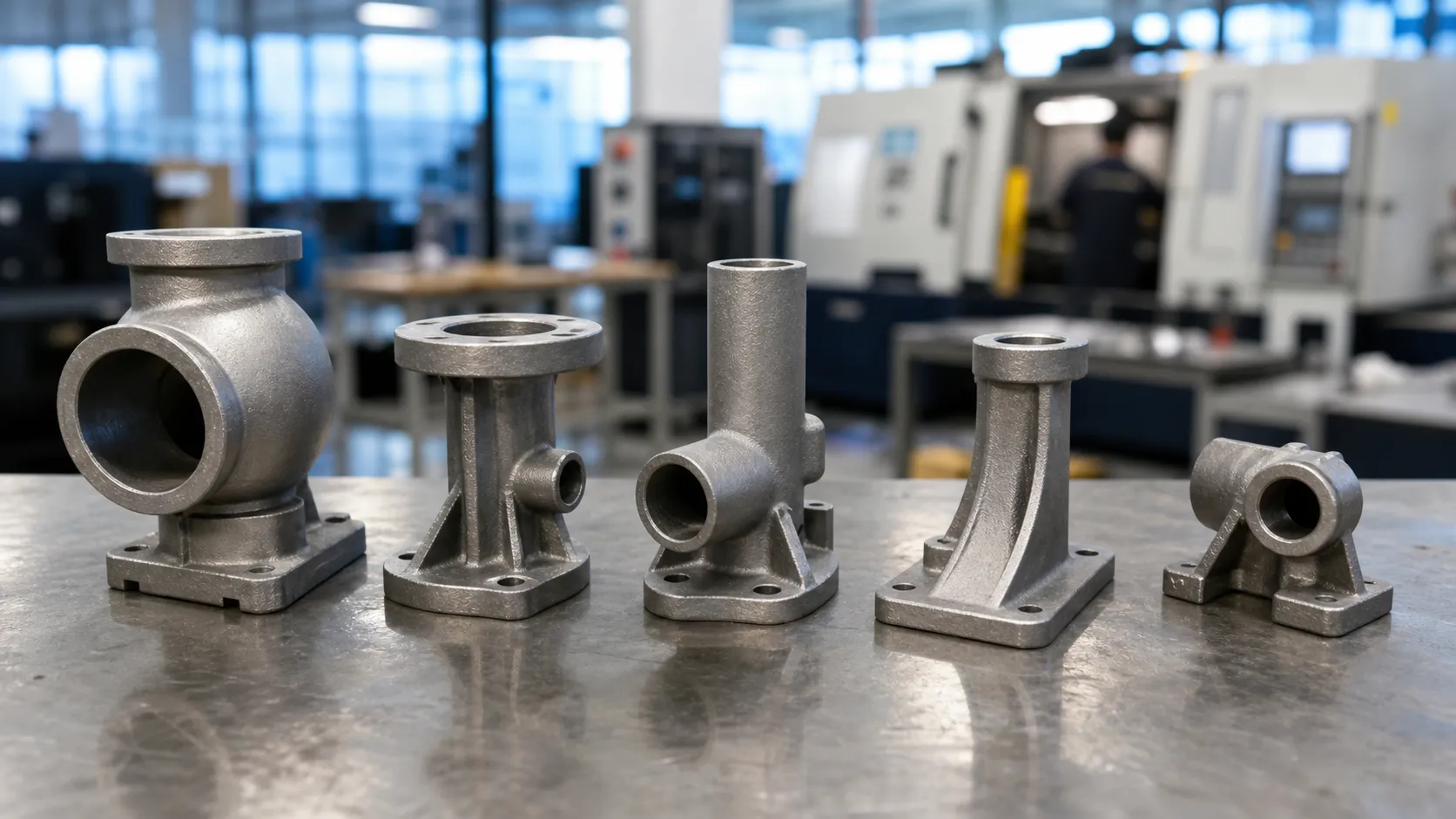

Facteurs clés pour l'épaisseur minimale des parois en fonderie à cire perdue

Propriétés de fluidité des matériaux et des métaux

La fluidité du métal détermine jusqu'où l'alliage fondu peut s'écouler dans des cavités de moule étroites avant de se solidifier. Les matériaux à haute fluidité comme les alliages de fonderie en aluminium remplissent beaucoup plus facilement des sections transversales fines que les métaux à haute viscosité comme le titane ou les superalliages de nickel. Le choix du meilleur métal pour la coulée affecte directement l'épaisseur minimale de la paroi en fonderie à cire perdue que vous pouvez atteindre en toute sécurité sans risquer de défauts structurels.

Taille de la pièce, surface et longueur de la section

Les limites d'épaisseur de paroi n'existent pas isolément — elles évoluent en fonction de la surface totale et de la longueur de la section de la pièce.

• Longueurs de section courtes : Le métal fondu parcourt une courte distance, permettant des parois plus fines jusqu'à 0,030 pouces (0,75 mm).
• Longues longueurs de section : Un refroidissement rapide sur une grande surface augmente la résistance à l'écoulement, nécessitant des sections transversales plus épaisses pour éviter un gel prématuré.
• Grandes surfaces : La chaleur se dissipe rapidement dans la coquille en céramique, donc les caractéristiques planes importantes nécessitent un épaississement des parois pour éviter les problèmes de remplissage incorrect.

Garnissage, ventilation et conception du moule en coquille

La conception du moule en coquille en céramique et le système de garnissage déterminent le débit et la pression du métal. Des portes bien placées livrent le métal chaud directement dans des sections fines, tandis qu'une ventilation appropriée permet à l'air emprisonné de s'échapper librement. Le préchauffage de la coquille en céramique à des températures plus élevées maintient le métal en fusion plus longtemps, permettant aux parois plus fines de se remplir complètement dans des géométries complexes.

Avantages d'une épaisseur minimale de paroi en fonderie à cire perdue optimisée

Atteindre une épaisseur minimale de paroi en fonderie à cire perdue optimisée ne consiste pas seulement à tester les limites de la précision technique — cela offre d'énormes avantages concrets pour les composants haute performance. En tant que prestataires de services de fonderie de précision professionnels, nous concevons des pièces à parois fines pour maximiser l'efficacité sans compromettre l'intégrité structurelle.

Réduction de poids et économies de matériaux

Chaque millimètre d'épaisseur de paroi inutile ajoute du poids mort et augmente les coûts de production. En optimisant les sections transversales et en repoussant les limites de l'épaisseur de paroi minimale pour la fonderie de précision, nous réduisons considérablement la consommation de matières premières. Ceci est particulièrement vital lors de la coulée d'alliages coûteux comme le titane, les superalliages de nickel ou des nuances spécialisées. la coulée sous pression en acier inoxydable Les composants légers se traduisent directement par une réduction de la consommation de carburant dans les applications mobiles et une diminution des coûts d'expédition à l'échelle mondiale.

Efficacité des matériaux et impact sur le poids

Matériau cible	Réduction de l'épaisseur	Économies de poids	Impact sur les coûts
Acier inoxydable	30%	Élevé	Réduction des dépenses en matériaux
Superalliages	20%	Moyen	Réduction drastique des coûts
Aluminium / Titane	40%	Maximum	Gains de performance maximum

Performance thermique et fluidique améliorée

Les conceptions à parois minces améliorent considérablement les taux de transfert de chaleur et la dynamique des fluides. Dans des composants tels que les échangeurs de chaleur, les chemises de refroidissement et les systèmes de collecteurs, les parois plus minces permettent une dissipation thermique plus rapide et minimisent les gradients thermiques. Ce transfert de chaleur rapide empêche les points chauds localisés, réduit la fatigue thermique et garantit que le composant fonctionne de manière fiable dans des conditions extrêmes.

Capacité de forme quasi nette et usinage réduit

Notre procédé avancé de fonderie de précision produit des pièces qui sont pratiquement à la forme quasi nette. En coulant les parois directement à leurs tolérances géométriques finales ou quasi finales, nous éliminons le besoin d'un usinage CNC post-fonderie coûteux et étendu.

• Déchets minimisés : Moins de copeaux sur le sol de l'atelier d'usinage signifient que vous ne payez que pour le métal que vous utilisez réellement.
• Propriétés des matériaux préservées : Éviter l'usinage lourd préserve la peau de coulée, qui offre souvent une résistance à l'usure supérieure.
• Délai plus rapide : Réduire les cycles d'usinage accélère votre délai global de mise sur le marché.

Guide de conception pour la coulée sous pression (DFM) pour les parois fines

La conception de pièces moulées de précision à parois fines nécessite une approche proactive de conception pour la fabricabilité (DFM). En tant que prestataires de services de moulage de précision professionnels, nous aidons les ingénieurs à optimiser les géométries des pièces dès le début pour atteindre l'idéal épaisseur minimale de paroi pour la coulée en investissement sans sacrifier l'intégrité structurelle.

Bonne utilisation des nervures, bossages et rayons de filet

Lorsqu'on repousse les limites des parois fines, les caractéristiques structurelles doivent être conçues avec soin pour éviter les problèmes d'alimentation et les concentrations de contraintes :

• Nervures : L'ajout de nervures apporte de la rigidité sans augmenter l'épaisseur de la paroi. Maintenez l'épaisseur des nervures autour de 40 % à 60 % de la paroi adjacente pour éviter les marques de retrait et la porosité de retrait.
• Bossages : Évitez les concentrations de masse importantes aux emplacements des bossages. Évidez les bossages épais ou soutenez-les avec des congés pour que le métal en fusion s'écoule uniformément.
• Rayons de congé : Remplacez toujours les coins vifs par de généreux rayons de congé. Des rayons suffisants réduisent les concentrations de contraintes, diminuent le risque de déchirement et favorisent un écoulement de métal fluide pendant la coulée.

Gestion des dépouilles et des lignes de joint

Bien que le moulage à cire perdue offre une liberté supérieure par rapport au moulage traditionnel, une conception d'outillage intelligente rend la production plus rapide et plus fiable :

• Angles de dépouille : Bien que les moules en céramique permettent des parois sans dépouille dans de nombreuses zones, l'intégration d'un angle de dépouille de 0,5° à 1° sur les longues sections verticales facilite l'éjection du modèle en cire et préserve les sections transversales délicates.
• Placement de la ligne de joint : Maintenez les lignes de joint le long des surfaces non critiques. Des lignes de joint nettes assurent une construction de moule lisse et minimisent les bavures, protégeant les tolérances géométriques serrées pendant la finition finale.

Maintien des tolérances et de la précision dimensionnelle

Les sections à parois fines refroidissent rapidement, ce qui influence la contraction et la prise du métal. Maintenir une précision dimensionnelle linéaire nécessite un contrôle précis de l'expansion de la cire, de la résistance de la coquille en céramique et des taux de refroidissement.

En appliquant des principes stricts de conception pour la fabrication (DFM), nous minimisons la déformation post-fonte et maintenons des tolérances strictes sur toutes les sections transversales. Pour des environnements extrêmes exigeant des tolérances serrées et une résistance à la chaleur, la combinaison d'une conception intelligente avec des matériaux avancés comme nos solutions de moulage en alliage de cobalt garantit des pièces haute performance à chaque fois.

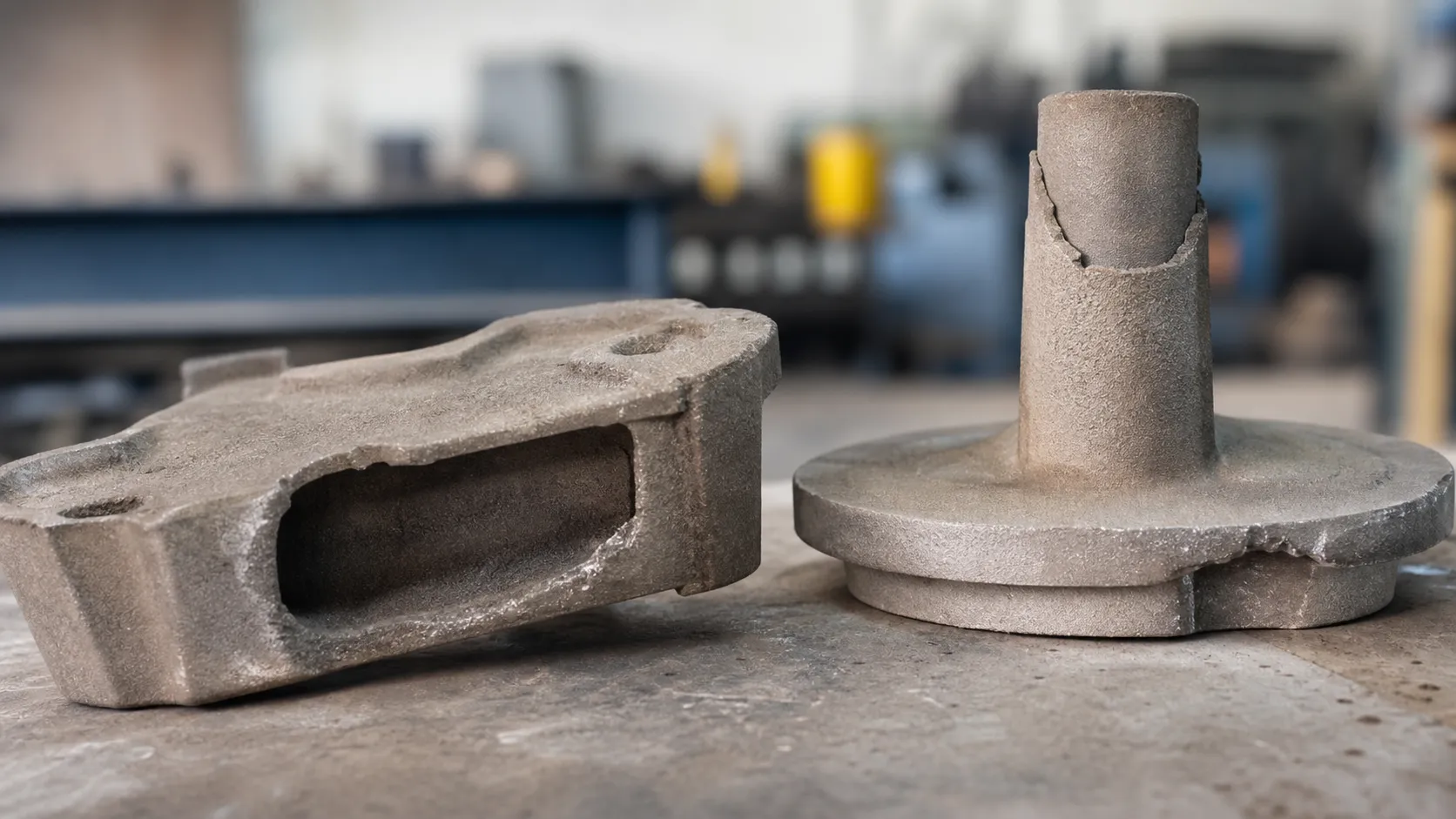

Défauts courants de la coulée à parois fines et comment les éviter

Repousser les limites de épaisseur minimale de paroi pour la coulée en investissement ouvre de grandes opportunités d'économie de poids, mais les sections transversales fines augmentent également le risque de défauts spécifiques lors de la fabrication.

Défauts de coulée non remplie et de refroidissement prématuré

Un défaut de remplissage se produit lorsque le métal en fusion gèle avant de remplir toute la cavité du moule, tandis qu'un refroidissement prématuré survient lorsque deux flux métalliques se rencontrent mais ne fusionnent pas. Les deux problèmes proviennent généralement d'une paroi trop fine pour que le métal liquide puisse s'écouler en douceur.

• Température de coulée : Nous augmentons précisément les températures de coulée et préchauffons la coquille en céramique pour assurer que l'alliage s'écoule dans les sections fines avant de refroidir.
• Optimisation du débit de flux : Concevoir des canaux de coulée appropriés maintient un remplissage constant à haute vitesse qui empêche la solidification prématurée.

Prévention de la porosité et du retrait

Les sections fines refroidissent beaucoup plus rapidement que les sections épaisses voisines, créant de sévères gradients thermiques. À mesure que le métal se contracte, le retrait volumétrique peut laisser de petites cavités ou porosités à l'intérieur de la paroi de la pièce.

• Solidification progressive : Nous plaçons stratégiquement des portes et des évents pour alimenter le métal liquide jusqu'à ce que les sections les plus fines soient complètement solidifiées.
• Sections transversales uniformes : Appliquer des transitions progressives entre des épaisseurs de paroi variables évite la formation de points chauds localisés qui déclenchent des poches de retrait.

Contrôle de la déformation, de la déformation par torsion et du stress thermique

Étant donné que les pièces en fonte à parois fines refroidissent rapidement, un refroidissement non uniforme génère des contraintes thermiques internes. Cela conduit souvent à un déformation ou une distorsion dimensionnelle une fois que la pièce refroidit à température ambiante.

Cause du défaut	Impact sur les parois fines	Stratégie de prévention
Refroidissement inégal de la coque	Provoque une flexion ou une torsion localisées	Utiliser des environnements de refroidissement contrôlés et des moules à coque optimisés
Coins de parois tranchants	Concentre la contrainte mécanique	Ajouter des rayons de filet généreux pour répartir les charges structurelles
Résistance du moule	Fissures dans les sections fragiles lors de la contraction	Adapter les matériaux de la coque en céramique pour un comportement collapsible approprié

Gérer soigneusement ces facteurs nous permet de fournir des pièces en fonte à investissement à parois fines qui maintiennent une intégrité structurelle exceptionnelle, des tolérances géométriques strictes et une précision dimensionnelle rigoureuse.^[4]

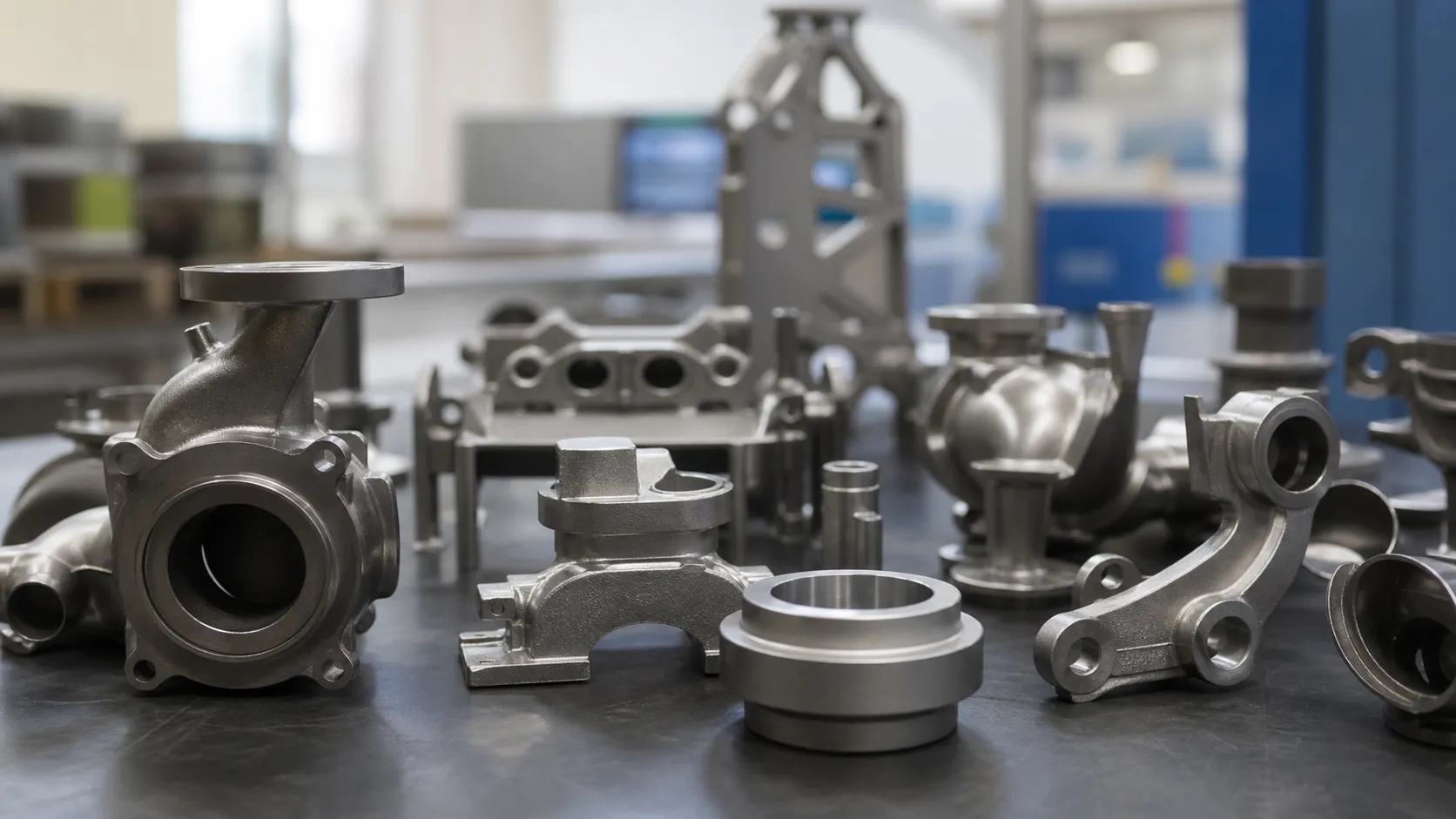

Applications qui dépendent des pièces en fonte à investissement à parois fines

Les pièces en fonte à parois fines sont essentielles dans les industries où réduire le poids tout en maintenant l'intégrité structurelle est non négociable. Atteindre une épaisseur minimale optimale pour la pièce en fonte à investissement permet de produire des composants très complexes et légers répondant à des normes de performance strictes.

---

Composants aéronautiques et de défense

Dans l'aérospatiale et la défense, chaque gramme économisé se traduit directement par une meilleure efficacité énergétique et une capacité de charge utile accrue. Nous utilisons des techniques de moulage avancées pour fournir des sections ultra-fines sans sacrifier la résistance mécanique.^[3] Les applications typiques incluent :

• Aubes et aubes de turbines
• Boîtiers et enveloppes électroniques
• Composants du système de carburant
• Supports structurels et pièces de châssis

Les ingénieurs repoussent fréquemment les limites des conceptions à parois minces en utilisant des matériaux spécialisés. Par exemple, notre guide des alliages haute performance explique comment des matériaux comme le titane et les superalliages de nickel maintiennent des rapports résistance-poids exceptionnels même à des épaisseurs minimales.

Ingénierie automobile et haute performance

Le secteur automobile dépend fortement de pièces moulées de précision à parois minces pour respecter des réglementations strictes sur les émissions et améliorer la dynamique du véhicule. En intégrant des parois minces dans des composants critiques du groupe motopropulseur et de la structure, les fabricants réalisent une réduction de poids significative sans risquer la défaillance des composants. Les composants clés incluent :

• Impellers et carters de turbocompresseurs
• Collecteurs d’échappement
• Supports de suspension
• Composants de course haut de gamme et de sport automobile

Dispositifs médicaux et instrumentation de précision

Les applications médicales et d’instrumentation de précision exigent des tolérances géométriques extrêmes et des finitions de surface parfaites. La coulée sous investissement à parois minces offre la capacité de forme proche de la pièce finale nécessaire pour des matériels médicaux complexes. Nous réalisons régulièrement la coulée de composants à parois minces pour :

• Outils chirurgicaux et dispositifs implantables
• Guides de positionnement pour implants
• Carters d’équipements optiques
• Cadres d’instrumentation de laboratoire

Comparaison des procédés : Coulée sous investissement vs. autres méthodes pour parois minces

Bien que plusieurs procédés de fonderie puissent façonner le métal, ils ne se valent pas lorsqu'il s'agit de gérer des sections transversales fines.

Coulée en investissement vs. Coulée en sable

La fonderie sur sable utilise des moules en sable compacté, qui ont intrinsèquement du mal avec les détails fins et les sections minces en raison de la perte rapide de chaleur et de la rugosité de la surface du moule. En revanche, le Process de moulage pour l'investissement pour la coulée de métaux de haute précision Utilise des coquilles en céramique préchauffées. Cela permet au métal en fusion de s'écouler en douceur dans des espaces incroyablement étroits avant de se solidifier, évitant ainsi les défauts de remplissage courants dans les moules en sable.

Coulée d'investissement vs. Moulage sous pression

Le moulage sous pression force le métal en fusion sous haute pression dans des moules en acier, ce qui le rend idéal pour les pièces en alliages non ferreux à volume élevé et à parois fines. Cependant, il est généralement limité aux alliages à faible point de fusion comme l'aluminium et le zinc. La coulée d'investissement offre un choix de matériaux beaucoup plus large — y compris l'acier inoxydable, le titane et les superalliages au nickel — tout en permettant des parois exceptionnellement fines sans les coûts élevés d'outillage ou les limitations géométriques du moulage sous pression.

Fonctionnalité / Capacité	Coulée sous pression	Fonderie sur sable	Moulage sous pression
Épaisseur minimale de paroi pour la coulée sous pression	1,0 mm – 1,5 mm (Alliages dépendants)	3,0 mm – 5,0 mm	0,8 mm – 1,5 mm
Polyvalence des matériaux	Élevé (Acier, Aluminium, Superalliages)	Élevé (Tous ferreux et non ferreux)	Faible (Principalement Al, Zn, Mg)
Qualité de finition de surface	Excellent (Finition en céramique lisse)	Brut (Texture sable)	Excellent (Finition de moule)
Flexibilité du coût des outillages	Modérée (Idéal pour des volumes faibles à élevés)	Faible (Meilleur pour de faibles volumes / pièces volumineuses)	Très élevé (Nécessite un volume massif)

Prêt à valider les sections de paroi sur un dessin en direct ? Demander un devis avec alliage, appels de paroi critiques et cibles de tolérance.

Foire aux questions (FAQ)

Quelle est la paroi la plus fine possible en coulée sous pression ?

Dans des conditions optimales, le épaisseur minimale de paroi pour la coulée en investissement peut descendre jusqu'à 0,030 pouces (0,75 mm) pour de petites zones localisées en utilisant des alliages à fluidité élevée. Pour des sections transversales plus grandes, les limites de paroi standard varient généralement entre 0,060 pouces (1,5 mm) et 0,090 pouces (2,3 mm) pour éviter un remplissage incomplet du moule.^[5]

Comment la sélection du matériau influence-t-elle l'épaisseur minimale de la paroi ?

La fluidité du matériau détermine directement la finesse d'une section coulée. Des alliages comme acier inoxydable et découpage / coulée en aluminium se fluidifient relativement bien, permettant des caractéristiques plus fines, tandis que les métaux réfractaires ou les alliages à haute viscosité nécessitent des parois plus épaisses pour éviter les défauts de coulée. Si vous souhaitez approfondir le travail avec des métaux légers, consultez notre guide étape par étape sur la coulée d'aluminium.

Groupe d'alliages	Epaisseur minimale typique de la paroi	Niveau de fluidité
Alliages d'Aluminium	0,040 po (1,0 mm)	Élevé
Acier inoxydable	0,060 po (1,5 mm)	Moyen-Élevé
Superalliages au cobalt / nickel	0,070 pouces (1,8 mm)	Moyen
Titane	0,080 po (2,0 mm)	Basse-Moyenne

Quand devez-vous demander une revue DFM pour des composants coulés ?

Vous devriez demander une revue de Conception pour la Fabricabilité (DFM) lors de la phase de conception initiale, avant la conception finale de l'outil. Collaborer dès le début avec un usine de moulage métallique pour composants de précision assure que la géométrie de votre pièce, rayons de congé, et les transitions de paroi sont entièrement optimisées pour éliminer les défauts tels que la déformation et les défauts de remplissage avant le début de la production.
