Investimento a Vácuo Fundição
A Vastmaterial oferece fusão de investimento a vácuo de alta precisão para componentes metálicos complexos. Projetado para aplicações industriais críticas que exigem integridade interna superior, estabilidade estrutural e consistência de lote.
Por que Escolher a Fusão de Investimento a Vácuo para Componentes de Alta Gama
A fusão de investimento a vácuo oferece uma vantagem decisiva para peças metálicas onde a integridade estrutural não é negociável. Ao fundir e verter em ambiente de vácuo controlado, a Vastmaterial elimina a interferência atmosférica, reduzindo significativamente a porosidade de gás e inclusões de óxido. Se desejar saber mais sobre as nossas capacidades, consulte a nossa página de tecnologia.
Eliminar Porosidade
Remove o ar aprisionado e previne a oxidação para qualidade metalúrgica superior.
Estabilidade de Parede Fina
Preenchimento preciso de geometrias complexas e secções ultrafinas sem falhas a frio.
Consistência de Superfície
Acabamentos excepcionais que reduzem significativamente o desbaste secundário dispendioso.
Ligações Avançadas
Perfeito para superligas à base de níquel que exigem controlo químico preciso.
Resolução de Desafios de Manufatura
- Eliminating subsurface defects in pressure-sensitive parts.
- Repeatable precision for complex internal flow channels.
- Strict batch-to-batch consistency for high-volume runs.
Engineered for Reliability
- High-stress aerospace & energy density
- Near-net-shape dimensional control
- Corrosion-resistant industrial performance

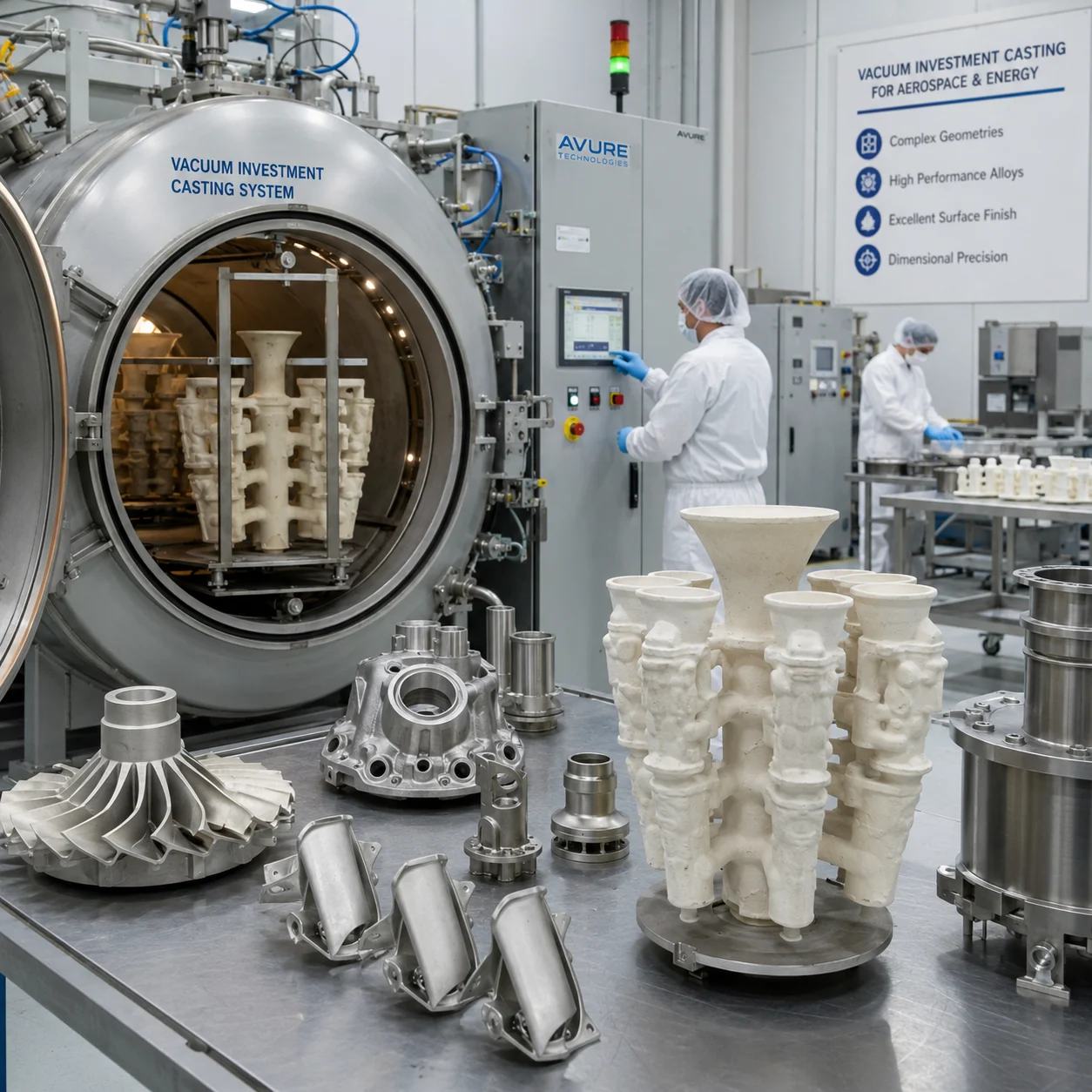

Vacuum Investment Casting Process and Precision Control Points
- 1
Engineering Review and DFM Confirmation
Vastmaterial begins with a rigorous Design for Manufacturing (DFM) review. We evaluate your 2D/3D blueprints to ensure tolerances, wall thicknesses, and internal geometries are optimized for the vacuum investment casting environment. If you'd like to learn more about our company capabilities, see our about page.
- 2
Alloy Selection and Metallurgical Planning
We assess chemical composition requirements for stainless steel, superalloys, or specialized steels. This stage focuses on matching the specific alloy’s fluidity and shrinkage characteristics with the high-vacuum pouring parameters.
- 3
Precision Wax Injection and Shell Construction
Padrões de cera de alta estabilidade são injetados e montados em aglomerados. Em seguida, aplicamos várias camadas de pasta de sílica coloidal de alta qualidade e areia refratária para construir uma casca cerâmica capaz de resistir ao esforço térmico da moldagem a vácuo.
- 4

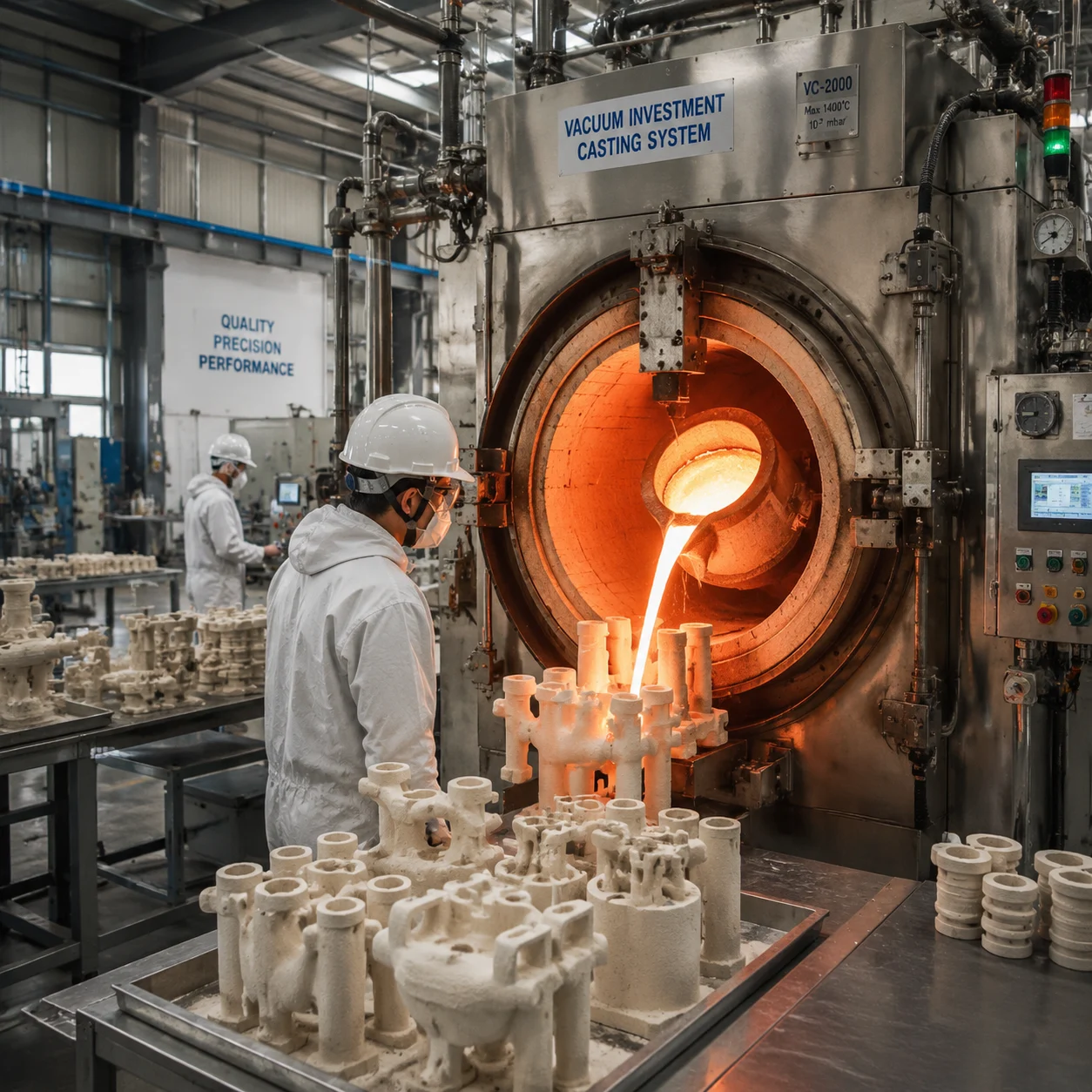

Derramamento a vácuo controlado e desgasificação
Metal fundido é vertido em cascas pré-aquecidas dentro de uma câmara de vácuo controlada. Esta etapa crucial elimina gases atmosféricos, reduzindo significativamente a oxidação e assegurando o enchimento denso de secções finas e complexas com paredes finas.
- 5
Remoção da casca e triagem de integridade
Após o arrefecimento controlado, a casca cerâmica é removida mecanicamente. As peças são sujeitas a limpeza inicial e jateamento com grãos, seguidas de uma verificação visual e dimensional preliminar para confirmar a integridade da peça antes de operações secundárias.
- 6

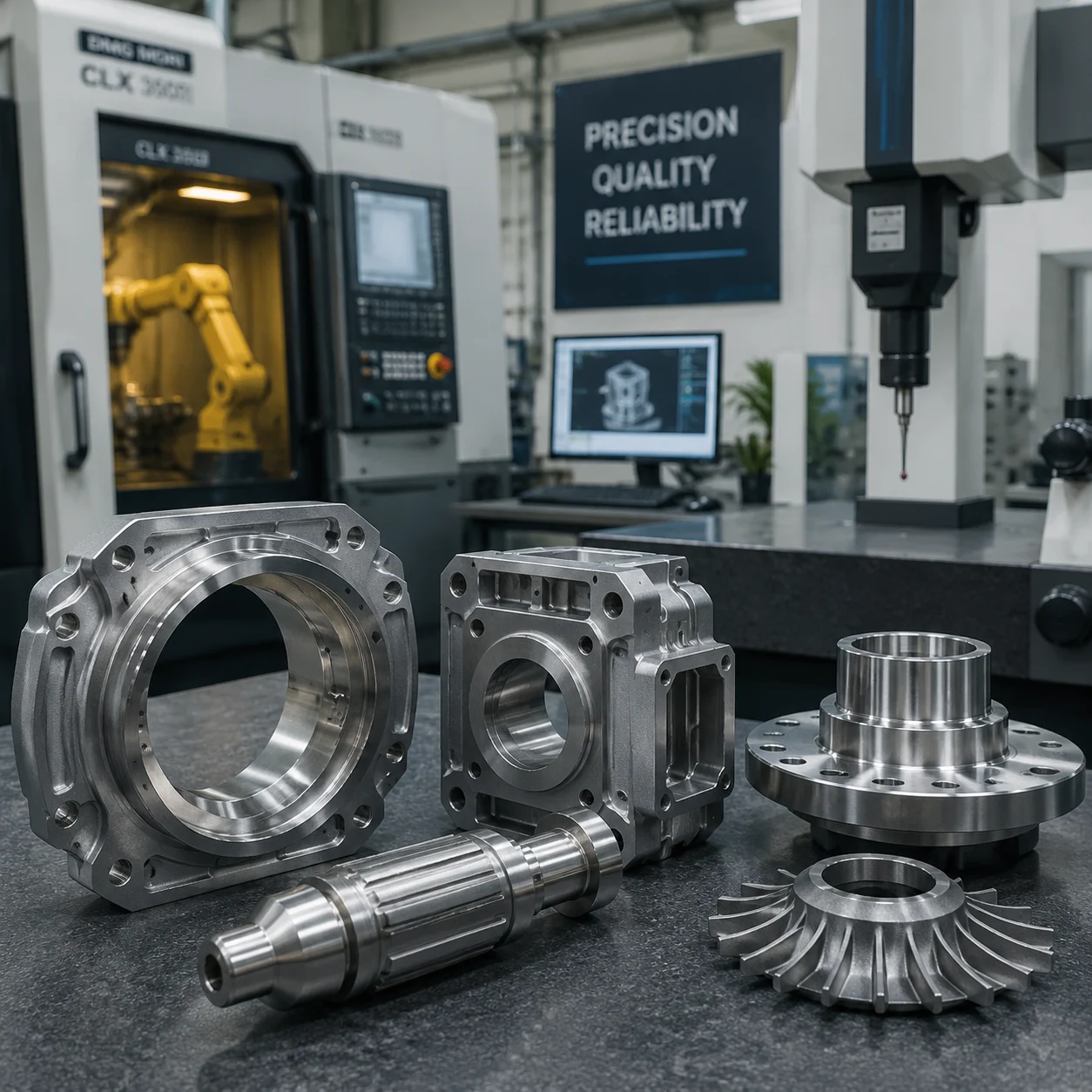

Usinagem avançada e validação de qualidade
As peças recebem usinagem CNC e tratamentos de superfície conforme necessário. O processo conclui com testes não destrutivos (NDT), verificação dimensional por CMM e certificação de material para assegurar que cada componente de elevada precisão cumpra os seus padrões exigentes. Para consulta de projeto ou apoio de orçamento, por favor contacte-nos.
🛡️ Pilares-chave de controlo de qualidade
- •
Pureza atmosférica: Manutenção de níveis de vácuo ultrabaixos para evitar fragilização por hidrogénio e porosidade poroso.
- •
Gestão Térmica: Regulação rígida das temperaturas de vertimento para alcançar estruturas granulares consistentes.
- •
Permeabilidade da casca: Engenharia de porosidade para assegurar o enchimento de molde 100% para condutas internas intricadas.
- •
Controlo de Encolhimento: Projeto de moldação avançado para eliminar defeitos relacionados com encolhimento.
- •
Inspeção em várias etapas: Análise por RX, PT e Espectrómetro para precisão química a nível de lote.
Seleção Abrangente de Materiais e Ligas para Cast de Vácuo
Na Vastmaterial, o nosso processo de casting de investimento em vácuo é concebido para lidar com uma vasta gama de ligas de alto desempenho. Ao fundir num ambiente de vácuo controlado, eliminamos defeitos relacionados com gases e oxidação, assegurando que componentes complexos cumprem os padrões industriais mais rigorosos.
Séries de Aço Inoxidável
Os materiais de fundição a vácuo de aço inoxidável continuam a ser uma pedra angular para componentes de engenharia de alta precisão que exigem resistência excecional à corrosão, estabilidade dimensional e durabilidade a longo prazo. Tamanhos avançados, incluindo aço inoxidável 304, 316 e 410, são amplamente usados em engenharia marítima, sistemas de processamento químico, fabrico alimentar e produção de dispositivos médicos. A tecnologia de casting a vácuo aumenta significativamente o desempenho do aço inoxidável ao minimizar a oxidação, reduzir porosidade de gás e assegurar uma estrutura metalúrgica mais limpa. Este processo oferece integridade mecânica superior, acabamentos higiênicos e melhor desempenho ao longo do ciclo de vida para aplicações críticas.
| Categoria | Propriedades Chave | Aptidão ao Vácuo | Aplicações típicas | Pós-Processamento |
|---|---|---|---|---|
| Aço Inoxidável 304 / 316 / 410 | Excelente resistência à corrosão, resistência, ductilidade, acabamento sanitário. | Excelente: Microestrutura densa, com baixo teor de impurezas. | Ferramentas médicas, válvulas, acessórios marinhos, equipamentos alimentares. | Electropolimento, passivação, usinagem CNC. |
Aço inoxidável de primeira qualidade
Projetado para resistência à corrosão, desempenho higiênico e consistência estrutural excepcional, as peças fundidas a vácuo em aço inoxidável proporcionam fiabilidade inigualável em ambientes agressivos onde precisão, limpeza e longevidade são essenciais.
- ✔ Resistência superior à corrosão
- ✔ Durabilidade de grau médico e marítimo
Aço Carbono
Soluções estruturais de custo-benefício com alta relação resistência-peso.
- • Minimiza escória interna
- • Responde ao endurecimento
Aço de baixo teor de liga
Optimizado para tenacidade e endurecibilidade em aplicações aeroespaciais.
- • Geometrias intrincadas
- • Resistência à fadiga

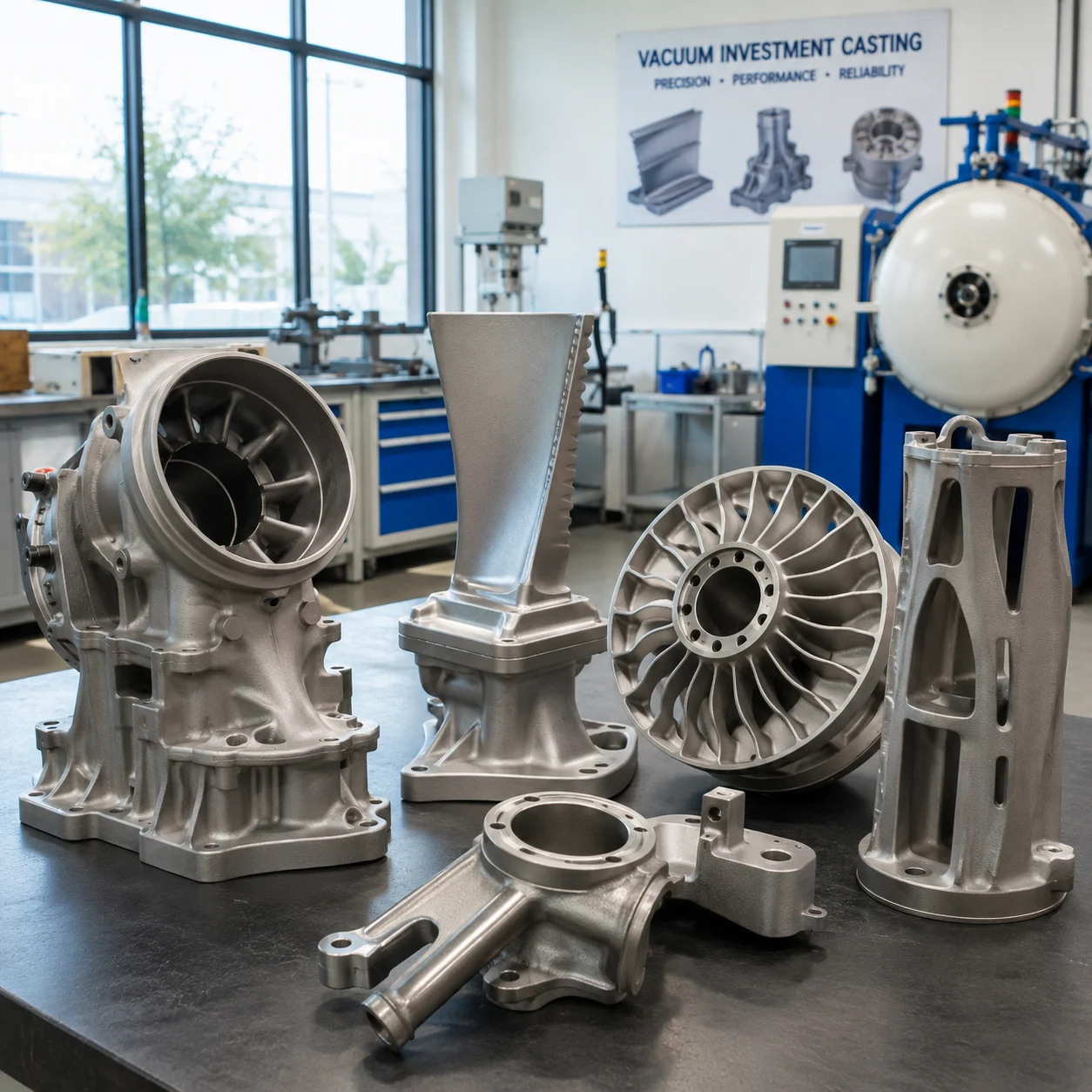

Ligas de alta temperatura
Ligas supercompostas à base de níquel/cobalto para ambientes de esforço extremo.
- • Estável a 800°C+
- • Fundição de alta pureza
Ligas não ferrosas
Ligases de alumínio e cobre que oferecem benefícios únicos de condutividade.
- • Design leve
- • Condutividade elétrica
Aplicações típicas e casos de uso industriais da fundição por investimento a vácuo
A fundição por investimento a vácuo é um processo de fabrico de precisão amplamente utilizado nos setores aeroespacial, automóvel, médico, energia e engenharia industrial. Permite a produção de componentes metálicos de alto desempenho com geometrias complexas, tolerâncias apertadas e integridade mecânica superior. Desde peças de aço inoxidável resistentes à corrosão até componentes de ligas de alta temperatura, este processo garante fiabilidade excecional em ambientes exigentes onde o desempenho, a segurança e a durabilidade são críticos.
Aeroespacial e Engenharia de Aviação
A fundição por investimento a vácuo desempenha um papel vital na fabricação aeroespacial, produzindo lâminas de turbina, carcaças de motores, suportes estruturais e componentes resistentes ao calor. O processo garante uma relação resistência-peso superior, resistência à oxidação e precisão dimensional exigida para sistemas críticos de voo. Superligas à base de níquel e aços de alta temperatura são comumente utilizados para suportar stress térmico e mecânico extremo em motores a jato e sistemas de propulsão.
Automotivo e Sistemas de Transporte
Na indústria automóvel, os componentes moldados a vácuo são amplamente usados em turbocompressores, peças de transmissão, manifolds de motor e sistemas de suspensão. O processo aumenta a resistência à fadiga, durabilidade ao desgaste e estabilidade mecânica sob condições de carga contínua. Materiais de aço ao carbono, aço inoxidável e aço de baixa liga são frequentemente selecionados para equilibrar desempenho, relação custo-eficácia e manufacturabilidade.
Equipamento Médico e de Cuidados de Saúde
A fundição precisa a vácuo é essencial na produção de instrumentos cirúrgicos, componentes de implantes, dispositivos de diagnóstico e sistemas de controlo de fluidos. Classificações de aço inoxidável como 304 e 316 são amplamente utilizadas pela sua biocompatibilidade, resistência à corrosão e acabamento de superfície higiênico. O processo assegura produção sem contaminação adequada a ambientes médicos estéreis.
Energia & Geração de Energia
Centros de energia e sistemas de energia dependem de componentes moldados a vácuo para turbinas, sistemas de caldeiras, conjuntos de válvulas e trocadores de calor. Ligas de alta temperatura e aços resistentes ao calor asseguram estabilidade a longo prazo sob pressão extrema e ciclagem térmica. Estes componentes são concebidos para máxima eficiência, manutenção reduzida e vida útil alargada.
Máquinas industriais e Equipamentos Pesados
A moldagem por investimento a vácuo é amplamente utilizada em maquinaria industrial, incluindo bombas, compressores, sistemas hidráulicos e montagens mecânicas de serviço pesado. O processo assegura integridade estrutural elevada, excelente resistência ao desgaste e fiabilidade a longo prazo sob condições de funcionamento severas. Aços de baixa liga e carbono são comumente usados pela sua resistência e maquinabilidade.
Engenharia Marinha e Offshore
Ambientes marinhos exigem resistência excecional à corrosão e durabilidade mecânica. Componentes de aço inoxidável fundidos a vácuo são amplamente usados na construção naval, plataformas offshore, sistemas de água de mar e montagens de hélices. Estas peças são concebidas para resistir à corrosão em água salgada, biofouling e condições submarinas de alta pressão.
Quer esteja a desenvolver componentes de grau aeroespacial ou peças para maquinaria industrial, a moldagem por investimento a vácuo oferece precisão incomparável, desempenho do material e flexibilidade de design para peças metálicas complexas em indústrias globais.
Contacte a Nossa Equipa de EngenhariaCapacidades e Padrões de Qualidade da Moldagem por Investimento a Vácuo
Escala Global
Confiado por mais de 100 parceiros industriais globais de longa data
Produção em Massa
Capacidade de Alto Volume: 1,3 milhões de peças de precisão por mês
Grau Aeroespacial
Fornecedor estratégico de Nível 1 a Xi’an Aero-Engine
Especialização & Produção
- •
Design de Engenharia: Otimização de geometrias complexas para manufacturabilidade e eficácia de custos.
- •
Controlo de Vácuo: Gestão de atmosfera para eliminar oxidação e porosidade de gás.
- •
Usinagem CNC: Processamento de precisão interno para tolerâncias a nível de micron.
- •
Tratamento Secundário: Coordenação especializada de tratamento térmico para melhorar as propriedades mecânicas.
Qualidade e Verificação
- •
Monitorização em tempo real: Verificação contínua da resistência da carcaça e das temperaturas de fundição.
- •
Auditorias dimensionais: Inspeção CMM abrangente e varredura 3D para especificações exactas.
- •
Avaliação de integridade: NDT (Raio-X/Ultrassónico) para confirmar o estado estrutural interno.
- •
Conformidade: Revisão química rigorosa para cumprir os padrões internacionais 100%. Para mais detalhes sobre capacidades de fundição de precisão, visite o nosso serviço de fundição de precisão.
Fundição por investimento a vácuo vs. Métodos Convencionais: Guia de seleção
Uma comparação técnica para ajudá-lo a escolher o processo de fundição ótimo com base em requisitos de qualidade, geometria e custo.
| Critérios de Comparação | Fundição em Atmosfera Convencional | Fundição em Joia Padrão | Fundição de Investimento a Vácuo |
|---|---|---|---|
| Estabilidade de Qualidade | Variável; altamente susceptível a contaminantes atmosféricos e humidade. | Consistente para peças industriais gerais com moldagem controlada. | Superior; o ambiente a vácuo assegura repetibilidade máxima e integridade estrutural. |
| Risco de Oxidação & Porosidade | Alto risco de aprisionamento de gás e oxidação da liga durante a fusão. | Risco reduzido, mas a micro-porosidade continua a ser um desafio para ligas densas. | Risco mínimo; elimina gases dissolvidos para estruturas metálicas de alta densidade e sem defeitos. |
| Geometria Complexa | Limitado; luta com paredes ultra finas e canais de arrefecimento internos. | Boa capacidade para formas intrincadas e componentes típicos de formato neto. | Ótimo; o fluxo de fluido superior permite enchimento preciso de cavidades complexas e de paredes finas. |
| Qualidade do Acabamento Superficial | acabamento mais áspero (Ra 12,5 μm+); normalmente requer moagem secundária pesada. | acabamento fino (Ra 3,2-6,3 μm); adequado para a maioria das aplicações comerciais. | acabamento premium (Ra 1,6-3,2 μm); alcança tolerâncias mais apertadas e superfícies mais suaves. |
| Pós-processamento e pressão | altas taxas de retrabalho; usinagem extensa e reparação de defeitos são comuns. | acabamento padrão; usinagem moderada necessária para interfaces críticas. | mínimo; precisão quase à peça reduz significativamente os custos de usinagem secundária. |
| Limite de custo vs. valor | menor custo unitário; melhor para hardware estrutural simples e não crítico. | custo-benefício equilibrado; o padrão industrial para peças de precisão. | custo inicial mais elevado; essencial para componentes de alto stress e críticos para a missão. |
Resumo da decisão estratégica
Vastmaterial recomenda fundição de investimento a vácuo para projetos de alta complexidade onde a pureza interna e a densidade estrutural são não-negociáveis. É a solução definitiva para ligas de alta temperatura e peças com passagens internas de arrefecimento intricadas.
Ao utilizar um ambiente de vácuo, eliminamos efetivamente o risco de inclusões e gases, assegurando que cada componente cumpre padrões rigorosos da indústria aeroespacial e energética.
Embora a fundição investida convencional seja altamente versátil, o processamento a vácuo é a escolha necessária quando a fiabilidade de desempenho supera considerações básicas de custo por unidade. Saiba mais na nossa página sobre nós, ou entre em contacto connosco para discutir os seus requisitos de fundição.
Colaboração simplificada para fundição a vácuo personalizada
- 1
Submissão de RFQ e revisão inicial de requisitos
Inicie o seu projeto fornecendo ficheiros CAD 2D/3D detalhados ou amostras físicas. A nossa equipa avalia as suas necessidades específicas de fundição a vácuo para assegurar alinhamento com padrões de desempenho industrial.
- 2
Análise de DFM e consultoria de engenharia
Os engenheiros Vastmaterial realizam uma revisão de Design for Manufacturing (DFM). Identificamos riscos estruturais potenciais e sugerimos otimizações para melhorar o fluxo de metal, reduzir porosidade interna e aumentar o rendimento da fundição.
- 3
Especificação técnica e seleção de liga
Fornecemos orientação especializada na seleção da liga de alto desempenho ótima e nos parâmetros de fundição a vácuo. Esta etapa define o tratamento térmico, os requisitos de acabamento de superfície e as etapas de maquinagem secundária necessárias.
- 4
Cotação de projeto e planeamento de produção
Receba uma resposta abrangente de RFQ, incluindo preços transparentes e prazos de entrega. Com a aprovação, estabelecemos um cronograma de produção robusto que abrange a criação de ferramentaria e o agendamento de rodadas piloto.
- 5
Prototipagem, Validação e Produção em Massa
Executamos a produção de amostra inicial para a sua verificação. Após uma rigorosa inspeção de qualidade e a sua aprovação final, passamos para a manufatura estável de alto volume para atender aos seus ciclos de entrega.
Documentação Necessária
- Desenhos 2D detalhados (PDF/TIFF)
- Modelos CAD 3D (STEP/IGES/X_T)
- Classe de material e especificações mecânicas
- Volume anual e cronogramas de entrega
- Acabamento de superfície e requisitos NDT
A equipa de engenharia da Vastmaterial apoia a revisão rápida e o planeamento de produção para projetos de fundição de precisão personalizada para OEM, assegurando qualidade repetível. Saiba mais na nossa página about ou contacte-nos para iniciar o seu projeto.
Fusão por Investimento a Vácuo: FAQ
-
Este processo é ideal para componentes metálicos complexos e de paredes finas que requerem integridade interna excecional. É a opção preferida para lâminas de turbina, cascos aeroespaciais e peças de controlo de fluido a alta pressão.
A Vastmaterial recomenda este método para qualquer geometria com cavidades internas intrincadas.
-
Ao fundir e verter num vácuo, eliminamos a exposição ao oxigénio, ao azoto e ao hidrogénio. Isto reduz drasticamente a porosidade gasosa, inclusões de escória e oxidação em comparação com métodos padrão, resultando numa estrutura de grão mais densa.
-
Suportamos aço inoxidável, aço resistente ao calor, aço carbono e superligas de alta temperatura. É particularmente eficaz para metais reativos que de outra forma degradariam em ambientes abertos.
-
A porosidade é mitigada ao remover o ar do molde e da câmara de fusão. Também utilizamos matérias-primas de alta pureza e filtros cerâmicos especializados para capturar inclusões residuais.
-
Sim, a Vastmaterial oferece uma solução completa desde a fundição bruta até ao componente acabado, incluindo usinagem CNC de precisão, tratamento térmico e coatings de superfície.
-
Por favor, forneça ficheiros CAD 3D (STEP/IGES) e desenhos 2D. Detalhes sobre a qualidade do material, volume anual e inspeções exigidas são essenciais para uma revisão preliminar em 48 horas.
Envie o Seu Desenho para Fundição de Investimento a Vácuo Revisão
Submeta os seus ficheiros de design 2D/3D, especificações de material e volumes de produção. a equipa de engenharia da Vastmaterial fornecerá uma análise de manufacturabilidade abrangente e uma cotação de projeto precisa dentro de 24 horas.
