46RE Getriebekanal-Guss – Kugeln, Kits, Ebenheit

Das 46RE Getriebekanal-Guss ist der hydraulische Verteiler, der den Hauptleitungsdruck in Chrysler RE-Serien-Getrieben zwischen dem oberen Gehäuse, der Trennplatte und dem unteren Kanal leitet. Frühe und späte Kerne unterscheiden sich in der Anordnung der 3/16-Zoll-Kugelkammer, der Anzahl der Schieberventile und der Geometrie des Boost-Rohrs, daher müssen Trennplatten und Schaltkits zum Gussjahr passen. Diese Anleitung behandelt Identifizierung, Hardware-Spezifikationen, Fehlerdiagnose, Überholungs-Upgrades und eine Montage-Checkliste für Werkstätten und OEM-Käufer, die Ersatz-Kanal-Güsse beschaffen.

Architektur und Funktion des 46RE Getriebekanal-Gusses

Das 46RE Getriebekanal-Guss dient als zentraler hydraulischer Verteiler in Chrysler RE-Serien-Automatikgetrieben.^[1] Dieser präzisionsgefertigte Aluminiumguss wurde entwickelt, um Hochdruck-Flüssigkeitstransfers zu steuern und leitet den Hauptleitungsdruck zwischen dem oberen Getriebe, den Gouverneurdrucksteuerungen und den Akkumulatorschaltungen, um eine knackige Gangschaltung und eine präzise Druckregelung zu gewährleisten.

Hydraulikdruck- und Zeitsteuerungsfunktionen

• Leitungsdruckverteilung: Speist den Druck direkt in den Gouverneurdruckwandler und das Magnetventil, während der konstante Leitungs-zu-Wandler-Fluss aufrechterhalten wird.
• 3-4 Schaltzeitsteuerung: Reguliert die Durchgänge, um saubere 3-4 Schaltvorgänge zu ermöglichen und ein Durchbrennen der Direktkupplung oder eine Überlappung der 2-3 Schaltvorgänge zu verhindern.
• TCC-Hydraulik: Leitet das Flüssigkeitsvolumen für sanfte Drehmomentwandlerkupplungsanwendung (TCC), Sperrhalte- und Lösungszyklen.

Dreischichtiger Aufbau

Unser 46RE unteres Kanalgehäuse ist mit überlegener Zugfestigkeit und Porositätsbeständigkeit konstruiert und behält eine strenge Ebenheit der Dichtfläche bei, um Flüssigkeitsleckagen und Druckabfall unter schwerer Beanspruchung zu vermeiden.^[2]

Identifizierung des Kanalgehäuses des 46RE-Ventilkörpers: Frühe vs. späte Modelle

Die Identifizierung des richtigen 46RE Getriebekanal-Guss ist entscheidend, bevor Nachrüstsätze installiert oder Austauschgehäuse verwendet werden. Chrysler hat diese Hydraulik im Laufe der Produktionsjahre modifiziert, wodurch frühe und späte Gehäuse ohne Anpassung der Getrenntplatte und der Kugelkonfiguration nicht austauschbar sind.

Das 3/16-Zoll-Kugel-Kriterium (1995-1999 vs. 1999-Up)

Der schnellste Weg, ein 46RE unteres Kanalgehäuse zu identifizieren, ist die Überprüfung der Position der unteren Kugeltasche:

• 1995-1998 (frühe Gehäuse): Fehlt die dedizierte untere 3/16-Zoll-Kugel-Platzierung Tasche im Gehäuseboden.
• 1999-Up (späte Gehäuse): Inklusive einer präzisionsgeformten Tasche, die speziell für einen 3/16-Zoll (0,188 Zoll) Kunststoff-Rückschlagventil in der Nähe der Gouverneur-Zuführschaltung entwickelt wurde.

Technischer Hinweis: Die Installation einer Trennplatte für Getriebe ab Modelljahr 1999 auf einem frühen Guss ohne die 3/16-Zoll-Rückschlagventil-Tasche führt zu Flüssigkeitsumgehung, verzögerten 3-4-Schaltvorgängen, Leckagen im Leitungsdruck und Ausfall der Direktkupplung.

Gussmarkierungen und Hardware-Variationen

Bei der Inspektion eines Kerns aus einem Dodge Ram A518 Getriebe, prüfen wir drei strukturelle Variationen:

• Schaltventil: Frühe Güsse verwenden ein Drei-Land-Ventil. Spätere Güsse verwenden ein Vier-Land-Schaltventil , um Ventilblockaden zu verhindern und den TCC-Betrieb zu stabilisieren.
• Boost-Schlauchführung: Frühe Modelle verfügen über gerade Boost-Schläuche, während spätere Güsse konturierte Boost-Schläuche mit verstärkten Halterungen verwenden, um Druckspitzen standzuhalten.
• Pumpeneinlassöffnung: Spätere Güsse verwenden eine vergrößerte, geglättete Pumpeneinlassöffnung, um dem Druckreglerkreis ein höheres Flüssigkeitsvolumen zuzuführen.

Unterscheidung von 46RE von 47RE, 42RE und 48RE Guss

Gehen Sie nicht davon aus, dass alle Chrysler RE-Güsse direkt austauschbar sind. Wir verwenden diese Referenzmatrix, um die Kernkompatibilität vor der Bearbeitung oder Überholung zu überprüfen:

Wir reinigen das Kernbrett immer vollständig und überprüfen das Design der Checkball-Tasche, bevor wir Ihr Schaltkit oder Ihre Ersatz-Separatorplatte auswählen.

Spezifikationen und Abmessungen für Kanalguss des 46RE-Ventilkörpers

Bauplan und Hardware-Spezifikationen

Beim Überholen oder Blueprinten eines Getriebes ist die exakte Maßhaltigkeit der 46RE Getriebekanal-Guss zwingend erforderlich, um Übersprechungen und Druckabfall zu verhindern. Hochwertige Produktionsmethoden im Ventilkörperguss aus Aluminium gewährleisten exakte Bohrungsfluchtungen und ebene Dichtflächen unter hohen thermischen Belastungen.

Wichtige Hardware-Spezifikationen, die während der Montage zu überprüfen sind:
Boost-Ventil-Halterung: 1,050 x 0,279 x 0,028 Zoll
Boost-Stopfen: Doppelt 0,870 Zoll Boost-Stopfen
Rückseiten-Boost-Kreislauf: Überprüfen Sie die Einstecktiefe der Hülse und die Spannung des Sicherungsclips, um einen Leitungsdruckabfall unter Last zu vermeiden.

Checkball-Einbau-Matrix

Fehlende oder falsch platzierte Checkballs verursachen harte Schaltübergänge, verbrannte Kupplungen oder den Verlust des vierten Gangs. Passen Sie diese exakten Größen und Positionen an:

Elektronik- und Magnetventil-Einbauspezifikationen

Eine ordnungsgemäße Abdichtung am elektronischen Verteiler verhindert hydraulische Kreuzleckagen über Magnetventilzuführungen:
Governordruckwandler / Sensor: Überprüfen Sie die Sensorbohrung auf Anfasen, Riefen oder Ovalität, um eine genaue Rückmeldung des Governors zu gewährleisten.
TCC & 3-4 Magnetventilblock: Überprüfen Sie die Dichtfläche des Magnetventil-Kabelbaums auf einen flachen, rissfreien Kontakt, um einen sauberen TCC-Betrieb und ein präzises 3-4-Schaltzeitpunkt zu gewährleisten.

Fehlerdiagnose bei 46RE-Ventilkörper-Kanalguss

Bei der Fehlersuche bei hydraulischen Steuerungsfehlern in Chrysler-Getrieben untersuche ich immer den 46RE-Ventilkörper-Kanalguss auf strukturelle Defekte, Planverzug der Dichtfläche und internen Verschleiß. Aluminium-Kanalgüsse, die extremen thermischen Zyklen und starken Flüssigkeitsdruckspitzen ausgesetzt sind, entwickeln oft Fehler, die zu unregelmäßigem Schalten, Rutschen und vollständigem Kupplungsversagen führen.^[4]

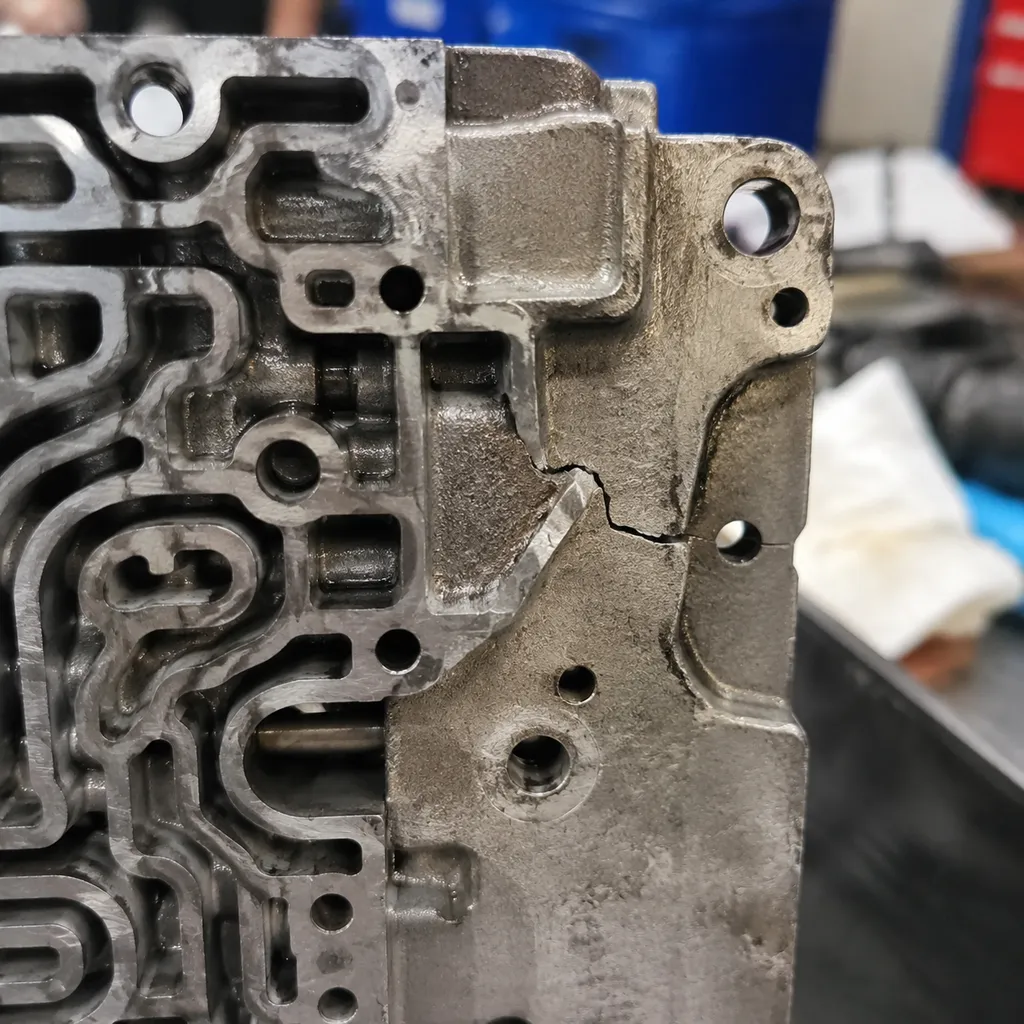

Risse im 3-4 Schnellfüllungskanal

Spannungsrisse um den 3-4 Schnellfüllungskanal sind eine primäre Ursache für Ausfälle der Overdrive-Funktion in OEM-Aluminiumgussteilen. Unter erhöhtem Leitungsdruck biegen sich dünne Gusswände und brechen, was zu erheblichem hydraulischem Druckverlust führt.

• Direktkupplungs-Durchbrennen: Flüssigkeit entweicht aus dem Direktkupplungskreis, was die volle Klemmkraft verhindert und zu Kupplungsrutschen unter Last führt.
• 2-3 Schaltüberlappung: Druckverlust im Schnellfüllungskreis stört die Schaltzeitpunkte und verursacht Schaltflares oder harte Doppelkupplungen während der Schaltvorgänge.
• Verlust des vierten Gangs: Schwere strukturelle Risse verhindern, dass der Hydraulikkreis genügend Flüssigkeitsvolumen liefert, um den 4. Gang (Overdrive) einzulegen und zu halten.

Verzug der Dichtfläche und Ventilkörper-Kreuzleckage

Starkes Anhängerziehen und hohe Flüssigkeitstemperaturen verursachen häufig Ventilkörper-Oberflächenverzug. Wenn sich die Dichtfläche verzieht, umgeht die Flüssigkeit die Dichtbereiche der Trennplatte, was zu internem hydraulischem Kreuzsprechen führt.

• Instabiler Leitungsdruck: Kreuzleckage zwischen Hochdruckleitungs-Kanälen und Niederdruck-Abgaskreisläufen verursacht starken Leitungsdruckabfall.
• TCC-Ruckeln: Interner Flüssigkeits-Bypass in den Sperrkreis verschlechtert die TCC-Funktion und führt zu Drehmomentwandler-Ruckeln bei niedriger Geschwindigkeit.
• Ebenheitsgrenze der Stirnfläche: Jede Verformung der Kanalstirnfläche, die überschreitet 0,038 mm (0,0015 Zoll) erfordert Präzisionshonen oder vollständigen Austausch. Die Verwendung von Ersatzteilen, die durch Präzisions-Aluminium-Druckgussservices (siehe auch unsere Legierungs-Druckgussteile Übersicht) gefertigt wurden, gewährleistet exakte Ebenheit der Stirnfläche und überlegene Steifigkeit unter hohen thermischen Belastungen.

Guss-Porosität und Ablagerungsverschleiß

Werkseitige Gussstücke können unter Oberflächen-Porosität leiden, die im Laufe der Zeit unter Druck zusammenbricht, während zirkulierende Verunreinigungen schwere mechanische Erosion verursachen.

Ich inspiziere alle Boost-Ventilhülsensitzflächen und Bohrungen des Druckreglerkreislaufs mit hellem Licht und Vergrößerung. Porennester unter der Oberfläche oder Längsrillen zeigen an, dass das Gussstück den Leitungsdruck nicht mehr halten kann und mit Übermaßventilen nachbearbeitet oder durch eine dichte Hochleistungs-Aluminiumgusslegierung Gusslegierung ersetzt werden muss, um Leckagen dauerhaft zu eliminieren.

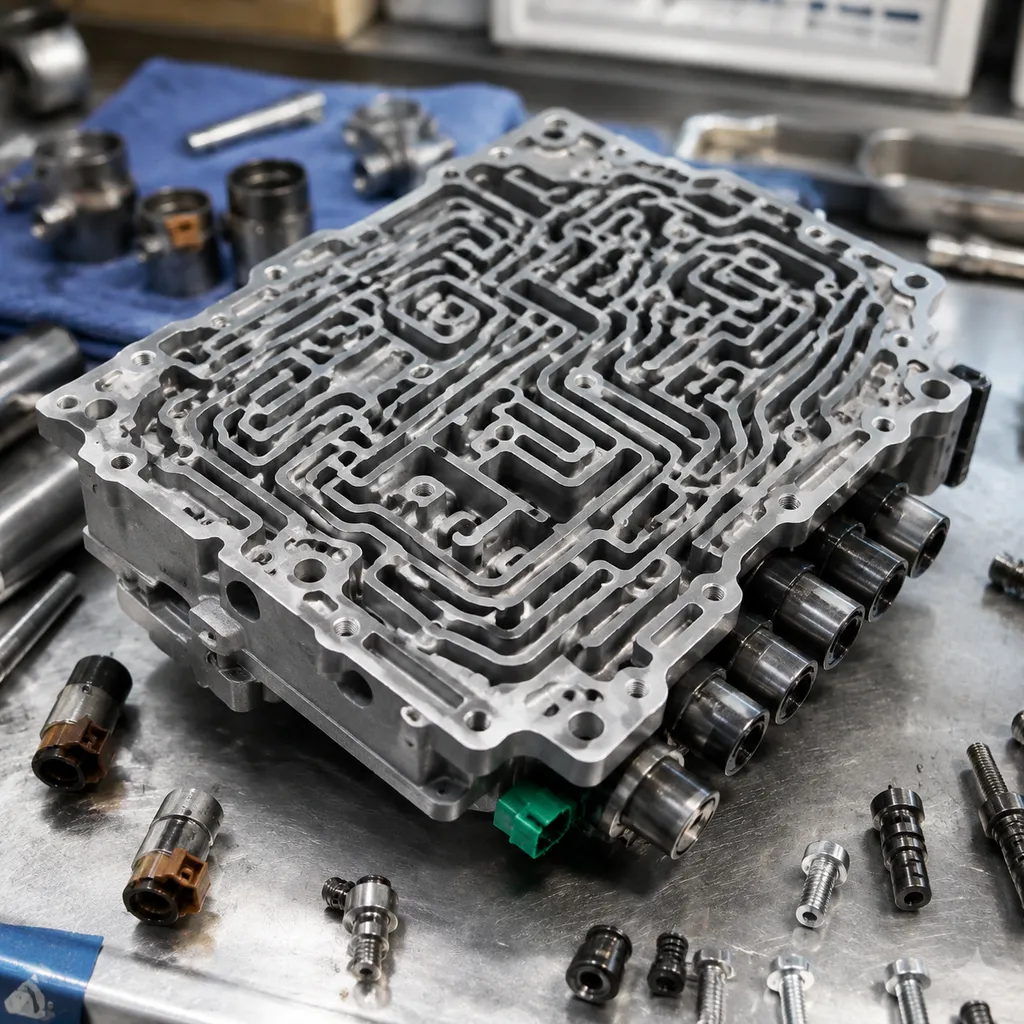

Überholung, Bearbeitung und Aufrüstung des 46RE Schaltkasten-Kanalgussteils

Oberflächenplanheitsprüfung und -richtigkeit

Die Prüfung der Planheit des Dichtungsdeckels an einem 46RE Getriebekanal-Guss ist entscheidend, um interne Flüssigkeitsumgehungen zu verhindern. Wärmezyklen und übermäßig angezogene Befestigungselemente verursachen Ventilkörper-Oberflächenverzug, was zu einem starken Leitungsdruckabfall und hydraulischer Überkopplung führt.

• Grenzwert für Planheit: Messen Sie die Dichtfläche mit einem Präzisions-Schlosserlineal und einer Fühlerlehre. Der maximal zulässige Rundlauf des Dichtungsdeckels beträgt 0,038 mm - innerhalb derselben Größenordnung wie typische Maßtoleranzen für Aluminium-Sandguss Dichtungsdeckel.^[3]
• Richttechnik: Wenn die Verformung den Spezifikationen überschreitet, legen Sie nasses 400er Schleifpapier auf eine Granit-Richtplatte mit Lösungsmittel oder führen Sie eine leichte Steinfräsung durch. Läppen Sie in einem gleichmäßigen Achtermuster, bis der Deckel über alle Dichtrippen einen gleichmäßigen Kontakt von 100 % zeigt.

Shift-Kit und Reprogrammierungsmodifikationen

Die Verbesserung der Fluidführung verbessert die Schaltqualität, die Stabilität des Leitungsdrucks und die Lebensdauer der Kupplung. Befolgen Sie die spezifischen Bohranweisungen bei der Modifizierung der Getrenntplatte des Getriebes und der Kanalbohrungen:

Kugel- und Verschleiß-Upgrades

Fabrikstahl-Kugeln schlagen kontinuierlich gegen die weichen Aluminiumsitze und erzeugen tiefe Rillen, Sitzerosion und Flüssigkeitsverlust.

• Torlon-Kugel-Upgrade: Ersetzen Sie die werkseitigen Stahlkugeln durch nicht abrasive Torlon-Kugeln oder hochdichte Kunststoffkugeln.
• Sitzschutz: Torlon passt sich geringfügig an kleinere Sitzunregelmäßigkeiten an und bildet eine 100%ige hydraulische Dichtung, während zukünftige Taschenverformungen in Hochdruckkanälen wie der unteren 3/16-Zoll-Tasche verhindert werden.

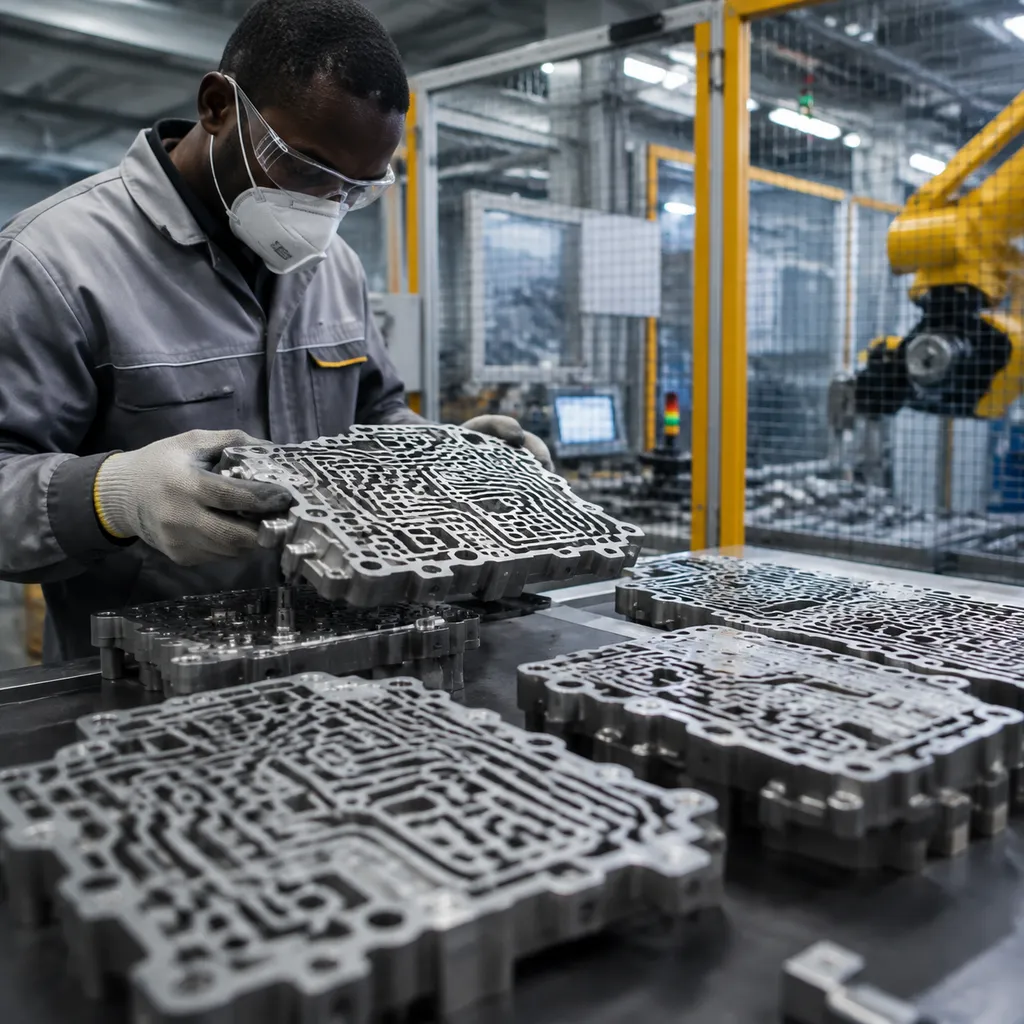

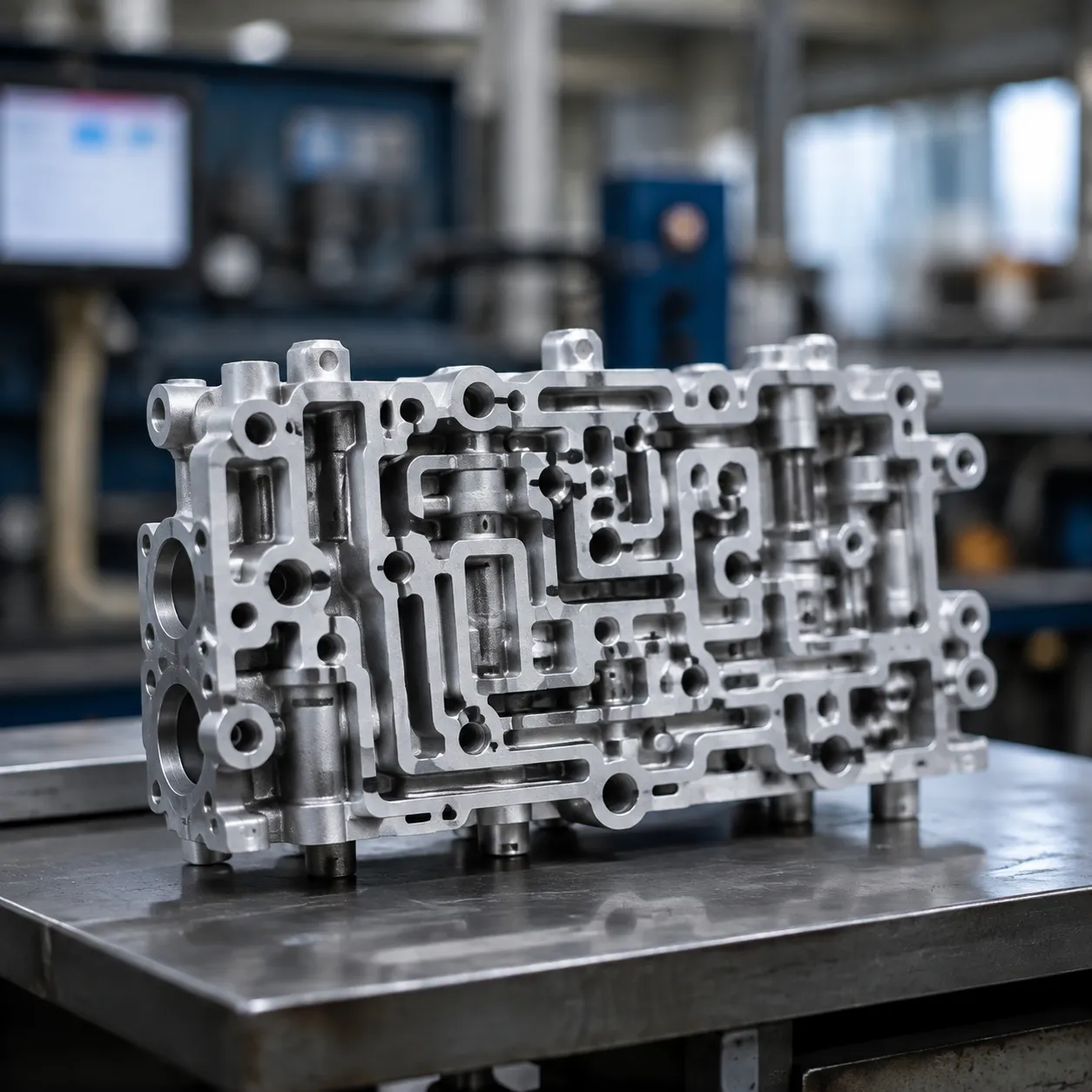

Präzisions-Ersatzguss-Auswahl

Bewertete Spezifikationen für die Aufarbeitung von Ersatzgeräten umfassen (in Übereinstimmung mit DFM-Gussdesign Prüfpunkten vor der Werkzeugfreigabe):

• Integrität des Hydraulikkanals: Saubere, behinderungsfreie Durchgänge ohne Herstellungsgrate.
• Porositätsbeständigkeit: Dichte Aluminiumkornstruktur, die erhöhten Leitungsdruck halten kann, ohne dass Flüssigkeit durch die Kanalwände sickert.
• Maßgenauigkeit: Perfekt ebene Dichtflächen mit engen Bohrungstoleranzen für Ventilschieber und Boost-Hülsen.

Für schwere Konstruktionen, die maximale Haltbarkeit erfordern, ist die Überprüfung von Hochstandards Leitfaden für Präzisionsmetallguss für Ingenieure und OEM-Einkäufer Kriterien helfen zu gewährleisten, dass der Ersatzkern strenge Zugfestigkeits- und Maßspezifikationen erfüllt.

Prüf- und Montagecheckliste für Ventilkörperkanäle des 46RE

Vor dem Aufbau eines 46RE-Ventilkörper-Kanalguss, befolge ich ein strenges Inspektions- und Montageprotokoll, um Kreuzleckagen, Druckabfälle und Schaltzeitfehler zu eliminieren.

Reinigung und Durchflussprüfung vor der Montage

Ich wasche das Aluminium unteres Ventilgehäuse Gussstück in Lösungsmittel, um Kupplungsreste, metallische Partikel und alte Flüssigkeitslacke auszuspülen, die sich in Sackkanälen festgesetzt haben.

• Sackkanäle spülen: Blase Hochdruckluft durch jeden Kanal und achte besonders auf die 3-4 Schnellfüll- und Akkumulatorzuführöffnungen.
• Trennscheibe entgraten: Alle Löcher am Getrenntplatte des Getriebes auf Grat, Grate oder Verengungen prüfen.
• Kanalintegrität prüfen: Sorgen Sie für glatte Kanalwände ohne Lochfraß oder Erosion. Hochwertige Herstellungsstandards, ähnlich der Wahl zwischen Sandguss- vs. Druckgussverfahren zu verstehen., bestimmen direkt die Gussdichte und die Freiheit von innerer Porosität.

Einbau von Trennscheibe und Rückschlagkugeln

Korrekt Rückschlagkugeln Größe und Platzierung verhindern Flüssigkeitsleckagen und Schaltüberlappungen.

Überprüfen Sie die Platzierung der 3/16-Zoll-Kugel im unteren Kanalguss Tasche, bevor Sie die Platte einstellen. Passen Sie die Öffnungen der Trennplatte an Ihr spezifisches Gusslayout an, bevor Sie die endgültige Ausrichtung vornehmen.

Anzugsspezifikationen und -reihenfolge für Befestigungselemente

Übermäßiges Anziehen verzieht die präzise Aluminiumoberfläche und führt zu Leckagen des Leitungsdrucks.

• Schrauben der Kanalgussabdeckung: Anziehen auf 35 in-lbs (4,0 Nm) in einem Kreuzmuster von der Mitte nach außen.
• Befestigungselemente des Akkumulatorhalters: Anziehen auf 35 in-lbs (4,0 Nm).
• Schrauben des Ventilkörpers am Gehäuse: Anziehen auf 100 in-lbs (11,3 Nm) während der Getriebeinstallation.

Hydraulische Verifizierung

Führen Sie vor dem Einbau der Baugruppe in das Gehäuse die folgenden abschließenden Funktionsprüfungen durch:

• Magnetventil- und Sensorabdichtung: Prüfen Sie die O-Ringe am Governordruckwandler, Governormagnetventil und TCC/3-4 Kabelbaum-Schnittstelle.
• Boost-Ventil-Haltesicherung: Stellen Sie sicher, dass die Boost-Ventil-Haltesicherung (1,050 x 0,279 x 0,028 Zoll) und die doppelten 0,870-Zoll-Boost-Stecker vollständig sitzen und verriegelt sind.
• Luftprüfung: Legen Sie geregelte Werkstattluft (20-30 psi) an die Leitungsdruck- und Akkumulatorschaltungen an, um Kreuzsprechen oder Leckagen auszuschließen – die gleichen druckdichten Prüfungen, die wir unter Tests und Qualität.

Häufig gestellte Fragen zum Kanalguss des 46RE-Ventilkörpers

Wie unterscheide ich einen frühen von einem späten 46RE-unteren Kanalguss?

Prüfen Sie das Layout der Rückschlagventil-Taschen am 46RE unteres Kanalgehäuse. Frühe Modelle (1995-1999) haben keine kleine 3/16-Zoll-Rückschlagventil-Tasche. Späte Modelle (1999-2003) verfügen über eine spezielle 3/16-Zoll-Rückschlagventil-Tasche in der Nähe des Akkumulatorschaltkreises, ein Vier-Nut-Schaltventil-Design und eine aktualisierte Boost-Rohrgeometrie.

Wohin gehört das 3/16-Zoll-Rückschlagventil in einem 46RE-Ventilkörper?

Bei spätmodellen Gussformen sitzt das 3/16-Zoll- (.188-Zoll) Kunststoff-Rückschlagventil in der flachen Tasche in der unteren Kanalplatte. Es steuert die Flüssigkeitszufuhr im 3-4 Akkumulatorschaltkreis. Die restlichen Rückschlagventile (sechs 1/4-Zoll und ein 11/32-Zoll) kommen auf die obere Ventilkörperseite der Getrenntplatte des Getriebes.

Kann ein 47RE- oder 48RE-Kanalguss einen 46RE-Guss ersetzen?

Nein, nicht direkt. Obwohl ein Chrysler 47RE-Ventilkörper oder 48RE-Kern äußerlich fast identisch aussieht, führen wesentliche interne Unterschiede in der Boost-Ventil-Hülse, der Leitungsdruck- und der Governordruckwandler-Portierung zu falschem Schaltzeitpunkt und unregelmäßigem Leitungsdruck bei einer Dodge Ram 46RE-Einheit.

Welche Symptome deuten auf einen gerissenen 3-4-Schnellfüllkanal hin?

• Direktkupplungsbrand verursacht durch plötzliche Druckabfälle.
• Stark überlappende 2-3-Schaltung oder Schlupf beim 3-4-Hoch schalten.
• Vollständiger Verlust des 4. Gangs (Overdrive) unter Last.
• Reparaturversuche von Leckagen im Hauptdruck scheitern aufgrund von unsichtbaren Rissen im inneren Guss.

Wenn OEM-Aluminiumgussteile unter hohem Flüssigkeitsdruck versagen, fertigen wir hochdichte kundenspezifische Metallgusskanäle an, um extreme hydraulische Belastungen zu bewältigen, ohne sich zu verziehen oder zu reißen.

Wie teste ich einen Kanalguss auf Verzug und hydraulische Kreuzleckage?

1. Planheit der Auflagefläche: Reinigen Sie die Oberfläche und legen Sie ein Präzisions-Maschinistenlineal diagonal über den Guss. Prüfen Sie mit einer Fühlerlehre. Alles über etwa 0,038-0,05 mm zeigt einen starken Verzug der Ventilkörperoberfläche an.
2. Kreuzleckage: Regulierten Werkstattluftdruck anlegen (20-30 PSI) in einzelne Flüssigkeitskanäle, während benachbarte Kanäle auf Luftlecks überprüft werden.

Welches TransGo- oder Sonnax-Kit passt zu meinem 46RE-Kanalgussstück?

Passen Sie Ihr Modifikationskit an Ihr Gussjahr an:
Späte Gussstücke ab 1999: Verwenden Sie das TransGo TFRE-PRO-Kit oder das Sonnax Sure Cure Installationsset für Einheiten mit dem 3/16-Zoll-Kugelventil.
Frühe Gussstücke 1995-1999: Verwenden Sie Standard-TF-1- oder SK-46RE-Rekalibrierungskits ohne die 3/16-Zoll-Kugelbestückung.

Wann sollte ich ein poröses oder beschädigtes unteres Kanalgussstück ersetzen, anstatt es zu bearbeiten?

Ersetzen Sie die Kanalplatte sofort, wenn:
Die Oberflächenverformung überschreitet 0,005 Zoll (das Abtragen wird die Ventilbohrungen dejustieren).
Risse in der Nähe des 3-4 Schnellfüllkanals oder der Boost-Ventilhülsenaufnahme vorhanden sind.
Flüssigkeit durch interne Aluminiumporositäten sickert.

Für Heavy-Duty-Aufbauten oder anspruchsvolle industrielle Anwendungen garantiert die Aufrüstung auf ein präzisionsgefertigtes Feinguss-Ventilkörper langfristige Dichtleistung und vollständige Beständigkeit gegen Flüssigkeits-Cross-Talk.
