Peças de Fundição por Liga — Seleção de Alumínio, Zinco e Processo

Alta precisão peças de fundição por liga são ligas não ferrosas fundidas em estado líquido forçadas a entrar em moldes de aço reutilizáveis sob pressão—proporcionando tolerâncias apertadas, paredes finas e produção em volume económica em alumínio, zinco e magnésio. Este guia cobre a seleção de ligas (incluindo liga de alumínio A380, Zamak 3, e Zamak 5), opções de processos de alta e baixa pressão, opções de acabamento de superfície, aplicações industriais e regras de design que os compradores utilizam antes da fabricação do molde.

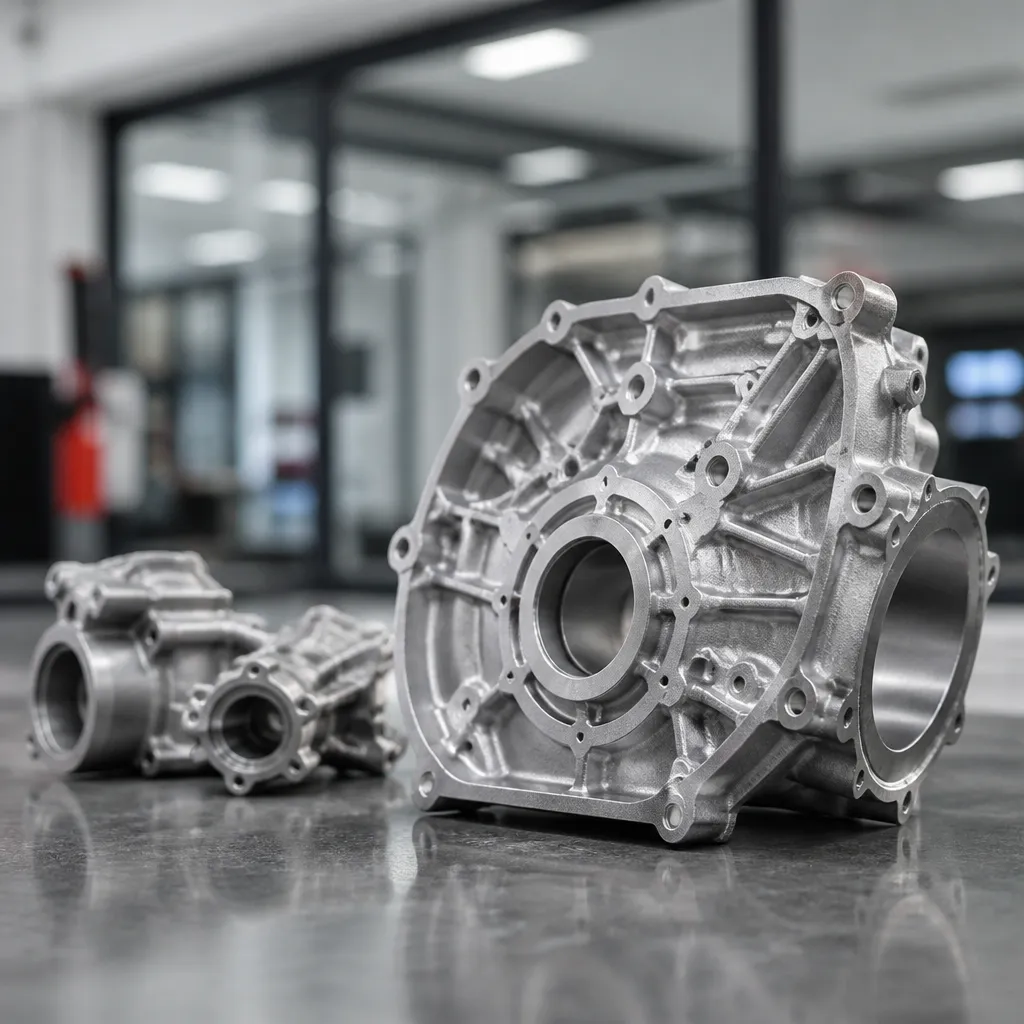

O que são peças de fundição por liga?

Peças de fundição por liga são componentes metálicos de alta precisão fabricados por injeção de ligas não ferrosas fundidas em moldes de aço reutilizáveis sob pressão extrema. Este processo fornece peças resistentes, leves e complexas, projetadas para aplicações críticas em indústrias globais.

Definição e Princípio de Funcionamento

A fundição sob pressão baseia-se em alta pressão hidráulica ou pneumática para forçar o metal líquido a entrar numa cavidade de precisão (molde). O princípio fundamental combina transferência térmica e injeção rápida de pressão para bloquear o metal fundido em formas intricadas antes de solidificar.^[1]

• Materiais Utilizados: Principalmente metais não ferrosos incluindo fundição de alumínio ligas (por exemplo, liga de alumínio A380), fundição de zinco ligas (por exemplo, Zamak 3), e magnésio.
• Vantagem Principal: Produz componentes quase na forma final que requerem mínima ou nenhuma usinagem secundária.

Como funciona o Processo de Fundição sob Pressão

O processo de fabrico segue um ciclo simplificado e altamente automatizado de quatro passos:

1. Preparação da Matriz: O molde de aço é pulverizado com lubrificante para controlar a temperatura e permitir a fácil extração da peça.
2. Injeção de Alta Pressão: O metal fundido é forçado para a cavidade selada da matriz a altas velocidades e sob pressão intensa.
3. Solidificação Rápida: O metal arrefece rapidamente dentro da ferramenta arrefecida a líquido, formando o componente sólido.
4. Extração e Rebarbação: Pinos extratores empurram a peça para fora da matriz, e o material em excesso (canais e rebarbas) é cortado para reciclagem.

Características Principais dos Componentes Fundidos em Matriz

As peças fundidas em liga metálica distinguem-se por propriedades mecânicas superiores e eficiência de fabrico:

• Precisão Dimensional: Mantém tolerâncias rigorosas de forma fiável em grandes séries de produção.
• Capacidade de paredes finas: Fundição de geometrias complexas e de paredes finas sem sacrificar a resistência estrutural.
• Acabamento de Superfície Liso: Entrega superfícies limpas diretamente do molde, reduzindo a preparação para o acabamento final.
• Elevado Rendimento de Produção: Tempos de ciclo extremamente rápidos reduzem os custos unitários para fabrico de alto volume.

Vantagens das Peças Fundidas em Ligas Metálicas Personalizadas

A escolha de peças fundidas em ligas metálicas personalizadas confere uma grande vantagem competitiva à sua série de produção. Entregamos componentes de alto desempenho concebidos para aplicações onde a fiabilidade, as especificações exatas e a eficiência de fabrico são mais importantes.

Elevada Precisão e Tolerâncias Apertadas

A fundição em matriz forma formas geométricas complexas com incrível precisão dimensional, reduzindo drasticamente ou eliminando etapas secundárias de maquinação. Ao utilizar a nossa especializada serviços de fundição de alumínio, mantemos padrões de tolerância apertados em séries de produção em larga escala, de modo a que cada peça se encaixe perfeitamente na sua montagem final.

Relação força-peso excelente

Ligas metálicas engenhadas tornam possível projetar peças de paredes finas e leves que mantêm uma resistência estrutural excecional. A seleção do alumínio fundido de qualidade superior proporciona resistência à tração superior e resistência ao calor, mantendo o peso geral do seu produto baixo sem comprometer os limites de carga.

Produção de Alto Volume Rentável

Para a fabricação em grande escala, a fundição sob pressão oferece benefícios de custo incomparáveis:

• Tempos de Ciclo Rápidos: Produza milhares de componentes idênticos de forma rápida e eficiente.
• Vida útil prolongada das ferramentas: Moldes de aço duráveis suportam centenas de milhares de disparos antes de necessitar de substituição.
• Desperdício Mínimo de Material: Sucata de metal e corredores aparados podem ser facilmente remeltidos e reutilizados.

Qualidade de superfície superior e durabilidade

Os componentes fundidos apresentam naturalmente acabamentos de superfície suaves e consistentes logo após a saída do molde. A estrutura cristalina densa das ligas fundidas cria uma casca durável que resiste facilmente ao desgaste, ao stress e à exposição ambiental, além de se ligar perfeitamente com tratamentos secundários de proteção.

Materiais comuns utilizados na fundição de ligas

A escolha do metal adequado para peças de fundição por liga depende do equilíbrio entre resistência, peso, fluidez e opções de acabamento. Processamos vários metais não ferrosos para atender às suas exigências de desempenho específicas.

Ligas de Alumínio (A380, A383, A360, A413)

O alumínio é a principal escolha para componentes leves e duráveis que requerem excelente condutividade térmica e resistência à corrosão. Consulte o nosso guia de fundição de alumínio fundido para especificações mecânicas detalhadas de grades específicas.

• Liga de Alumínio A380: A liga mais comum para uso geral, oferecendo um equilíbrio ótimo entre resistência mecânica, estanqueidade à pressão e facilidade de fundição—veja também o nosso liga de alumínio fundido A380 página de classificação para faixas de propriedades típicas.^[2]
• Liga A360: Proporciona maior resistência à corrosão, ductilidade superior e resistência a altas temperaturas.
• Liga A383: Formulada para designs complexos fundição de alumínio que requerem maior fluidez e características de preenchimento.
• A413: Contém alto teor de silício para máxima mobilidade de fluido e vedação de pressão apertada em peças intricadas.

Ligas de Zinco (Zamak 3, Zamak 5, ZA-8)

Precisão fundição de zinco oferecem resistência ao impacto excepcional, alta ductilidade e controlo dimensional ultra preciso com ângulos de escavação mínimos.

• Zamak 3: Referência da indústria para fundição de zinco, proporcionando excelentes propriedades físicas, estabilidade dimensional e fácil eletrogalvanização.
• Zamak 5: Formulada com maior teor de cobre para oferecer maior resistência à tração e dureza.
• ZA-8: Material de zinco com alto teor de alumínio oferecendo resistência ao creep superior e resistência para componentes estruturais.

Ligas de Magnésio e Metais Especializados

Quando a redução de peso é crítica, as ligas de magnésio oferecem a melhor relação resistência/peso entre todos os metais estruturais.

Para necessidades estruturais especializadas, reveja o nosso guia para ligas de alto desempenho e fundição de precisão para selecionar a melhor mistura de liga para o seu projeto.

Processos de Fundição sob Pressão Alta e Baixa

Utilizamos diferentes métodos de fabricação para produzir peças precisas e de alto desempenho peças de fundição por liga adaptadas aos seus objetivos de produção exatos. A escolha do processo de fundição em molde de pressão industrial depende da sua seleção de material, resistência requerida e volume de produção.

Fundição por Pressão de Alta Pressão (HPDC)

A fundição sob pressão alta é o método mais utilizado para lotes de produção de grande volume.

• Como funciona: O metal líquido é injetado em um molde de aço selado a alta velocidade e pressão extrema.
• Melhor para: Formas complexas, paredes finas e componentes que exigem tolerâncias dimensionais rigorosas.
• Vantagem principal: Tempos de ciclo rápidos que reduzem significativamente os custos por unidade para grandes pedidos.

Fundição sob Pressão Baixa (LPDC)

A fundição sob pressão baixa depende de baixa pressão de gás para forçar a liga fundida para dentro da cavidade do molde por baixo.

• Preenchimento controlado: A ação de preenchimento de baixo para cima reduz drasticamente a turbulência durante a injeção.
• Densidade superior: Previne a captura de ar e porosidade, garantindo uma integridade estrutural excecional.
• Melhor para: Peças estruturais de alta resistência e mais espessas peças de fundição por liga que requerem máxima força.

Fundição em Câmara Quente vs. Câmara Fria

A principal distinção entre estes dois processos reside na forma como o metal é alimentado no mecanismo de injeção.

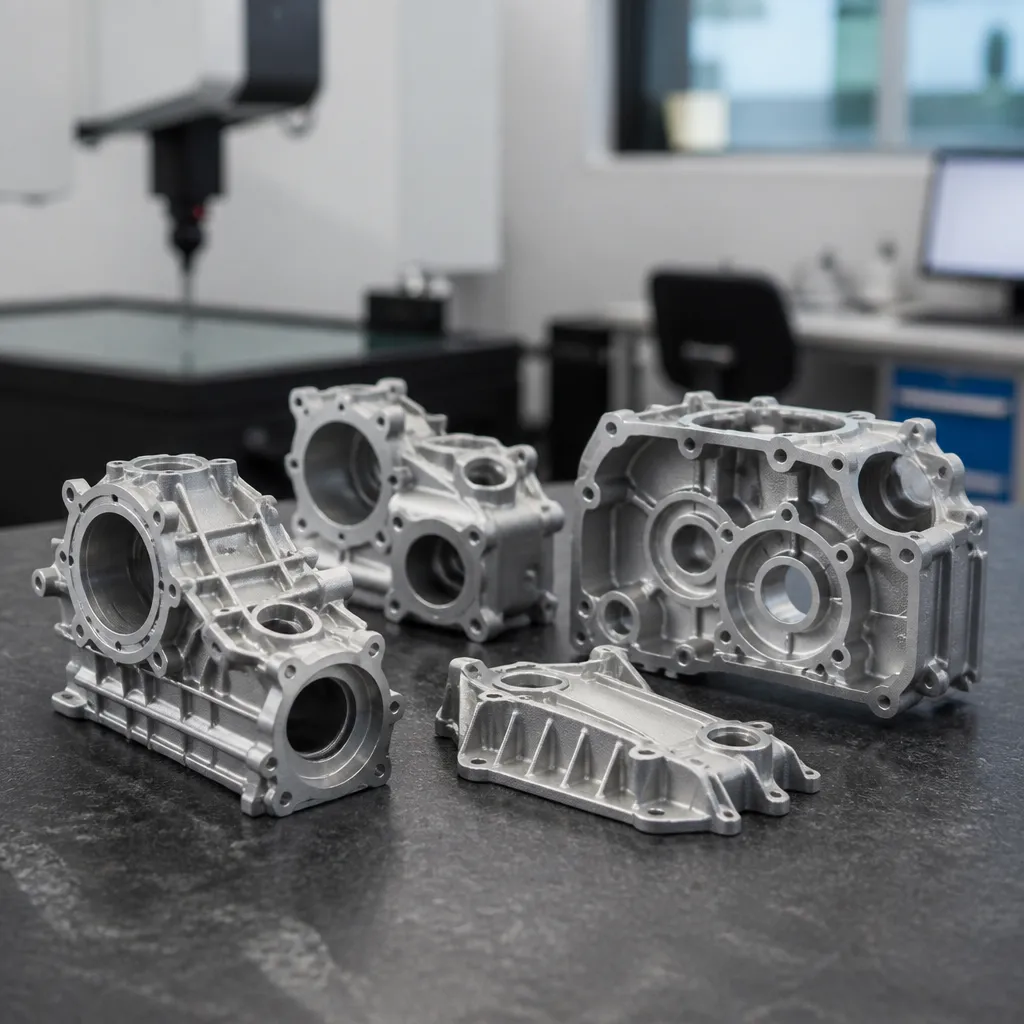

Opções de acabamento superficial para peças fundidas

Bruto peças de fundição por liga sai do molde com uma precisão dimensional impressionante. No entanto, escolher o tratamento de pós-processamento adequado leva o seu desempenho, durabilidade e apelo visual ao próximo nível. Oferecemos um conjunto abrangente de opções de acabamento de superfície adaptados para atender a rigorosos padrões globais.

Revestimento em Pó e Pintura

Estes acabamentos orgânicos proporcionam proteção robusta e cores personalizáveis:

• Pintura a Pó: Cria uma barreira espessa e resistente que resiste a lascas, arranhões e degradação por UV. É perfeito para ferragens de uso intensivo e componentes estruturais expostos.
• Pintura Líquida: Ideal para aplicações de camada fina, correspondência precisa de cores e acabamentos decorativos de alto brilho onde a aplicação padrão de pó pode ser muito espessa.

Anodização e E-Coating

Para proteção química direcionada e cobertura completa da superfície em geometrias complexas:

• Anodização: Processo eletroquímico que converte superfícies de alumínio numa camada de óxido anódico dura e resistente à corrosão, permitindo corantes decorativos vívidos.
• E-Coating (Eletrodeposição): Mergulha as peças num banho especializado para depositar uma camada de tinta uniforme em todos os ângulos, reentrâncias profundas e roscas finas. Quer se trate de acabamento de fundidos de alto volume ou da utilização do nosso serviços de fundição em molde permanente para peças de alumínio e cobre de precisão, o e-coating garante resistência completa à corrosão.

Galvanoplastia e Polimento

Quando a sua aplicação exige alta condutividade superficial, resistência ao desgaste melhorada ou um brilho metálico:

• Eletrodeposição: Aplica uma fina camada de metais — como cromo, níquel ou zinco — na superfície do componente. Isto aumenta a dureza superficial, reduz o atrito e melhora a condutividade.
• Polimento: Suaviza marcas de linha de partição e imperfeições superficiais, conferindo aos componentes brutos um acabamento fino acetinado ou espelhado de alto brilho.

Aplicações industriais para peças fundidas por pressão em ligas

Projetamos alto desempenho peças de fundição por liga desenhados para satisfazer as rigorosas exigências físicas e estruturais das indústrias globais. Ao combinar metais específicos com ambientes operacionais, entregamos componentes leves e de alta precisão que mantêm a integridade estrutural sob esforços extremos. Explore o nosso guia abrangente de ligas de fundição para avaliar como as diferentes propriedades dos metais se adequam aos requisitos específicos de cada indústria.

Automotivo e Transporte

O setor automóvel depende fortemente de fundição de zinco e fundição de alumínio para reduzir o peso do veículo sem sacrificar a segurança ou o desempenho. Aplicações principais incluem:

• Componentes do grupo motriz: Blocos de motor, cabeças de cilindro e carcaças de transmissão.
• Peças Estruturais: Travessas transversais, subquadros e torres de amortecedores.
• Sistemas elétricos e de travagem: Compartimentos de baterias de veículos elétricos, carcaças de motores e suportes de travões.

Componentes Aeroespaciais e de Defesa

As aplicações aeroespaciais e de defesa exigem fiabilidade extrema, elevada relação resistência-peso e tolerâncias apertadas. Fabricamos peças críticas fundidas sob pressão concebidas para suportar intensos esforços térmicos e mecânicos:

• Carcaças de sensores e estruturas de montagem para radares.
• Suportes de motores de aeronave e corpos de válvulas de controlo.
• Caixas de sistemas de controlo de voo e estruturas de orientação de mísseis.

Eletrónica e Telecomunicações

Em telecomunicações de eletrónica e 5G, as peças fundidas em liga proporcionam uma condutividade térmica excecional e blindagem incorporada contra interferências eletromagnéticas (EMI). Componentes comuns incluem:

• Dissipadores de calor: Dissipadores de calor de alumínio de alta eficiência para eletrónica de potência e sistemas de LED.
• Caixas de Telecomunicações: Caixas exteriores 5G à prova de intempéries e estruturas de estações base.
• Chassis de Dispositivos: Estruturas rígidas e leves para portáteis, terminais portáteis e switches de rede.

Maquinaria Industrial e Bens de Consumo

Desde equipamentos pesados a produtos do dia a dia, a fundição sob pressão de ligas personalizadas garante durabilidade duradoura e precisão geométrica complexa. Trabalhando em conjunto com os nossos especializados moldes industriais e serviço de fundição de precisão, fornecemos peças chave na mão em múltiplos setores comerciais:

• Equipamento Industrial: Caixas de bombas hidráulicas, corpos de válvulas e estruturas de ferramentas pneumáticas.
• Bens de Consumo: Carcaças de ferramentas elétricas, bases de cortadores de relva e ferragens de eletrodomésticos comerciais.
• Ferragens e Fixações: Mecanismos de fecho de portas de alta resistência, dobradiças e suportes de montagem.

Fundição sob Pressão de Ligas vs. Métodos de Fabrico Alternativos

A seleção do processo de fabrico correto para peças de fundição por liga resume-se ao volume de produção, requisitos estruturais e custos unitários alvo. Trabalhamos em estreita colaboração com engenheiros e compradores para adequar os designs das peças à tecnologia de produção ideal.

Fundição por gravidade vs. Usinagem CNC

• Velocidade e Volume: A usinagem CNC remove material de blocos sólidos, tornando-se ideal para protótipos de baixo volume. A fundição por matriz de liga forma formas complexas em segundos, reduzindo drasticamente os tempos de ciclo para produção de alto volume.
• Utilização de Material: A usinagem CNC gera alto desperdício de sucata. A fundição por matriz injeta cargas precisas de liga fundida diretamente em moldes personalizados, maximizando a eficiência do material.

Fundição por matriz vs. Moldagem por injeção

• Resistência Mecânica: A moldagem por injeção de plástico cria componentes flexíveis e leves. A fundição por matriz metálica oferece alta resistência à tração, rigidez e resistência a temperaturas extremas.
• Capacidades de desempenho: As ligas de fundição não ferrosas oferecem blindagem eletromagnética natural (EMI) e alta condutividade térmica que peças moldadas por injeção de plástico não conseguem igualar.

Fundição por matriz vs. Fundição de investimento

• Eficiência de produção: A fundição de investimento destaca-se em componentes de aço complexos e de baixo volume, mas o processo de cera de múltiplas etapas é trabalhoso. A fundição por matriz oferece produção automatizada e de alta velocidade para peças não ferrosas.
• Custo unitário em escala: Ferramentas de fundição por matriz requerem um investimento inicial mais elevado, mas proporcionam economias de custo claras em grandes pedidos. Ao avaliar diferentes métodos de molde, explorar compromissos entre fundição em areia e fundição por matriz ou comparar os nossos serviços de molde permanente e fundição por gravidade ajudará a determinar a estratégia de tooling adequada.

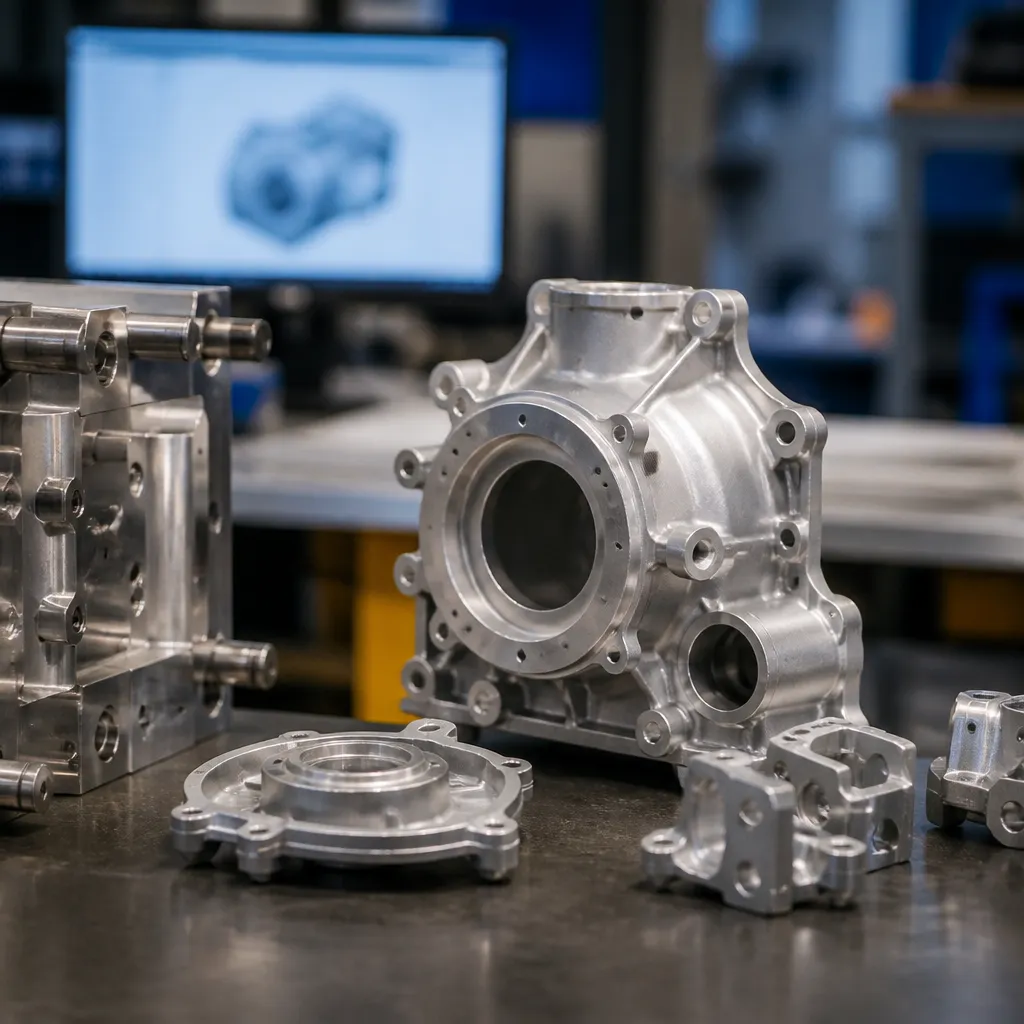

Diretrizes de design para peças de fundição por liga

Projetar peças de alta performance em fundição por liga requer um equilíbrio inteligente entre geometria da peça, propriedades do material e viabilidade de fabricação. Ao focar em regras de design inteligentes desde o início, ajudamos a eliminar gargalos de produção, reduzir custos unitários e otimizar o desempenho da peça.

Espessura da parede e ângulos de inclinação

A geometria adequada previne riscos comuns de defeitos, como porosidade interna, empenamento e marcas de afundamento superficial durante o arrefecimento a alta pressão.

• Espessura de Parede Uniforme: Mantenha secções de parede consistentes sempre que possível—tipicamente de 1,5 mm a 4,0 mm para fundição de alumínio e até 0,8 mm para fundição de zinco. Transições suaves evitam tensões térmicas.^[3]
• Ângulos de Inclinação: Aplique ângulos de desmoldagem padrão (de 1° a 3° nas paredes internas e externas) para que os componentes se soltem suavemente do molde sem arrastar ou rasgar.
• Filetes e Raios: Evite cantos internos agudos. Adicionar raios generosos otimiza o fluxo de metal fundido, prolonga a vida útil da ferramenta e melhora a integridade estrutural.

Fatores de Seleção de Material

Combinar a liga com a sua aplicação final garante máxima fiabilidade sem custos de engenharia excessivos.

• Demandas Mecânicas e Térmicas: Aplicações de alta tensão frequentemente requerem liga de alumínio A380, enquanto componentes intricados que necessitam de resistência ao impacto excepcional favorecem Zamak 3 ou Zamak 5. Revisar um guia detalhado melhor metal para propriedades de fundição e usos pode ajudar a restringir a liga ideal para a sua aplicação.
• Resistência à Corrosão: Benefícios para setores marítimos, automotivos e eletrônicos ao ar livre incluem ligas de alumínio ou magnésio especializadas combinadas com acabamentos secundários de proteção.
• Peso e Condutividade: Ligas leves reduzem a carga estrutural em conjuntos automotivos ou aeroespaciais, oferecendo também uma dissipação de calor superior.

Considerações sobre Ferramentas e Prototipagem

Ferramentas representam um investimento inicial importante, tornando a prototipagem precoce essencial para mitigação de riscos.

• Validação de Design: Utilize prototipagem rápida ou ferramentas suaves para verificar ajuste e funcionamento antes de usinar matrizes de produção em aço endurecido.
• Material da Matriz: Selecionamos aços de alta qualidade (como aço H13) para resistir a choques térmicos elevados e proporcionar longos períodos de vida útil de produção.
• Manutenção e Programas de Manutenção: A manutenção regular de moldes preserva dimensões críticas, texturas de superfície finas e qualidade consistente ao longo de lotes de produção em massa.

Perguntas Frequentes Sobre Fundição de Moldes de Liga

Qual liga é a melhor para o meu projeto de fundição de moldes?

O metal ideal depende das exigências mecânicas e ambientais da sua aplicação:

• Ligas de Alumínio (A380, A360): Melhor para componentes leves, resistentes à corrosão, que necessitam de alta estabilidade dimensional.
• Ligas de Zinco (Zamak 3, Zamak 5): Ideal para componentes de alta resistência, paredes finas e precisão, que requerem opções de acabamento de superfície suave.
• Ligas de Magnésio: Excelente escolha quando a redução extrema de peso e a alta relação resistência/peso são críticas.

Analisamos os requisitos estruturais, peso alvo e orçamento de produção para recomendar o material de peças de fundição de liga mais adequado.

Quais são os padrões de tolerância para peças de fundição de liga?

Tolerâncias comerciais padrão para fundição sob alta pressão geralmente variam de ±0,002 a ±0,005 polegadas por polegada, seguindo as diretrizes da Associação de Fundição de Moldes da América do Norte (NADCA).^[4] Para alcançar consistentemente tolerâncias apertadas em produções de alto volume, é essencial construir um molde de fundição de metal personalizado e ferramentas de precisão para evitar distorções térmicas e desgaste.

Como garantimos a qualidade na produção personalizada de fundição de moldes?

Implementamos protocolos abrangentes de garantia de qualidade em cada etapa da produção:

• Verificação de Matéria-Prima: A análise espectrométrica verifica a pureza química antes da fusão.
• Controlo de Processo: O monitoramento automatizado acompanha a pressão, a temperatura de fusão e as velocidades de injeção.
• Ensaios Não Destrutivos: A inspeção por raios X detecta porosidade interna e defeitos estruturais.
• Inspeção de Precisão: Verificações com CMM (Máquina de Medição por Coordenadas) confirmam tolerâncias dimensionais rigorosas.

Para projetos que exigem desempenho estrutural estrito e usinagem pós-processo, combinar um design de molde adequado com uma processo de fundição de aço liga para peças CNC de alta precisão garante a integridade confiável do componente.
