Прецизионные услуги погружной электроэрозионной (EDM) обработки
Премиальный погружной электроэрозионный (EDM) процесс для литых металлических изделий высокой сложности и критически важных компонентов. Добивайтесь безупречных глубоких полостей, узких пазов, острых углов и идеальной геометрической точности на закалённых сплавах.
Vastmaterial обеспечивает единый контроль производства, бесшовно сочетая литьё по выплавляемым моделям с передовой прецизионной EDM-обработкой для самых требовательных промышленных применений в мире.
Измеримые возможности погружной EDM: точность, отделка поверхности и микроэлементы
-
- Допуски EDM
- ±0.005 мм
- Ультраточный контроль размеров, соответствующий точным спецификациям чертежа
-
- Отделка поверхности EDM
- Ra 0,2 μм
- Достижимы зеркальные или текстурированные поверхности в зависимости от условий обработки, с дополнительными поверхностную обработку вариантами по требованию
-
- Микроэлементы EDM
- ≥ 0,1 мм
- Точные пазы, острые углы и микро-геометрии, проверенные с помощью строгого DFM
-
- Глубокие ребра и полости
- Соотношение 30:1
- Высокая способность к обработке с высоким отношением сторон с использованием оптимизированных стратегий электродов
-
- Закалённая сталь EDM
- До 65 HRC
- Безупречная обработка термообработанных сплавов и прочных инструментальных сталей
*Примечание: Фактические параметры обработки зависят от конкретной геометрии компонента, химического состава материала и структурных требований. Инженерная команда Vastmaterial предоставляет комплексные обзоры технологичности и индивидуальные планы инспекции для обеспечения идеальной посадки и функционирования. Доступна пробная выборка для проверки вашего дизайна перед массовым производством.
Когда выбирать проволочно-вырезную электроэрозионную обработку (EDM) вместо традиционной фрезеровки: решение сложных геометрий деталей
Не все сложные геометрии можно решить стандартной Фрезерование с ЧПУ или шлифовкой. Vastmaterial использует передовые технологии прецизионного проволочно-вырезного EDM для обработки критически важных структурных элементов, где помехи инструмента, твёрдость материала или строгие направленные ограничения делают традиционную резку невозможной.
EDM для глубоких полостей и глухих отверстий
Механическая обработка часто не справляется в замкнутых пространствах из-за сильного отклонения инструмента, помех зазоров и плохого удаления стружки. Наша услуга проволочно-вырезного EDM обеспечивает высокую стабильность, бесконтактную эрозию глубоких глухих полостей, поддерживая равномерность стенок без риска поломки инструмента.
Узкие пазы и глубокие ребра
Обработка тонких глубоких каналов с использованием ультратонких концевых фрез часто вызывает вибрации инструмента, плохую поверхность и высокий процент брака. За счёт проектирования точных отрицательных электродов мы достигаем EDM-профилей узких пазов с высоким отношением сторон и абсолютной размерной стабильностью в малых партиях.
EDM острых углов и квадратных вырезов
Ротационные ЧПУ-фрезы всегда оставляют внутренний радиус скругления, равный радиусу инструмента. Когда ваш дизайн требует действительно острых углов без зазоров или точных прямоугольных внутренних элементов, наша индивидуальная компенсация износа электродов обеспечивает острые внутренние радиусы, соответствующие строгим зазорам сопряжения.
Закаленная сталь EDM и твердые сплавы
Обработка компонентов после термической обработки предотвращает деформацию, но вызывает сильный механический износ традиционных режущих инструментов. Поскольку искровая эрозия основана на тепловой энергии, а не на физической силе, обработка закаленной стали EDM и термостойких сверхсплавов может выполняться без проблем независимо от твердости материала.
Сложные формы и локальная повторная обработка
Модификация конкретных внутренних профилей или ремонт изношенных секционных блоков требует локального удаления материала без нарушения окружающих геометрий. Наши локальные точные установки EDM позволяют контролировать инженерные изменения, обновление дизайна и локальные ремонты сложных 3D-контуров.
Критическая дополнительная отделка отливок
Vastmaterial часто сочетает литье под инвестиционным формованием с последующей точной EDM. Этот комбинированный подход безопасно удаляет допуски на обработку сложных профилей отливки, устраняет риски пористости внутри отливки на критических уплотнительных поверхностях и обеспечивает исключительно надежное выравнивание сборки.
Процесс EDM погружения в матрицу: Прозрачность инженерных решений и контроль рисков

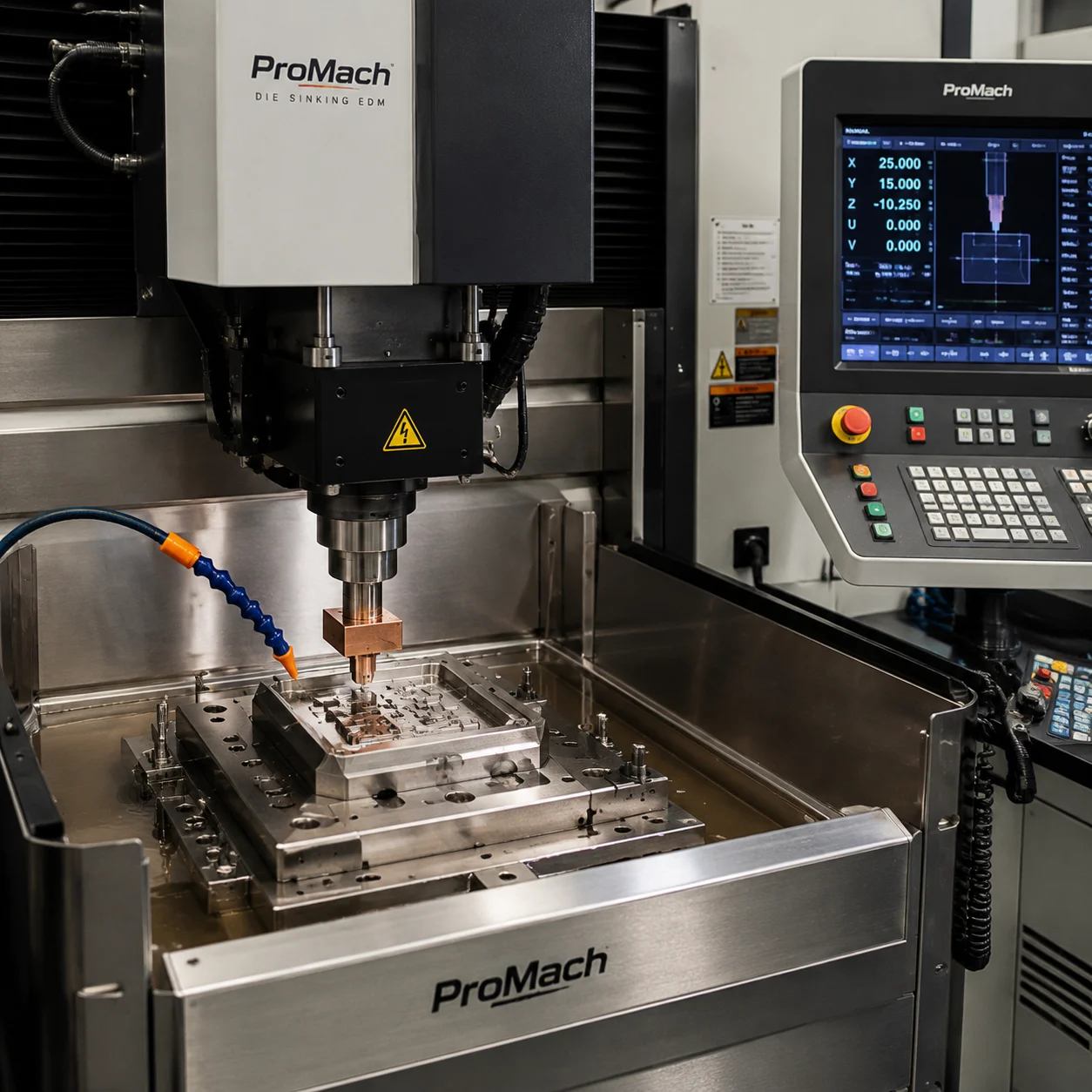

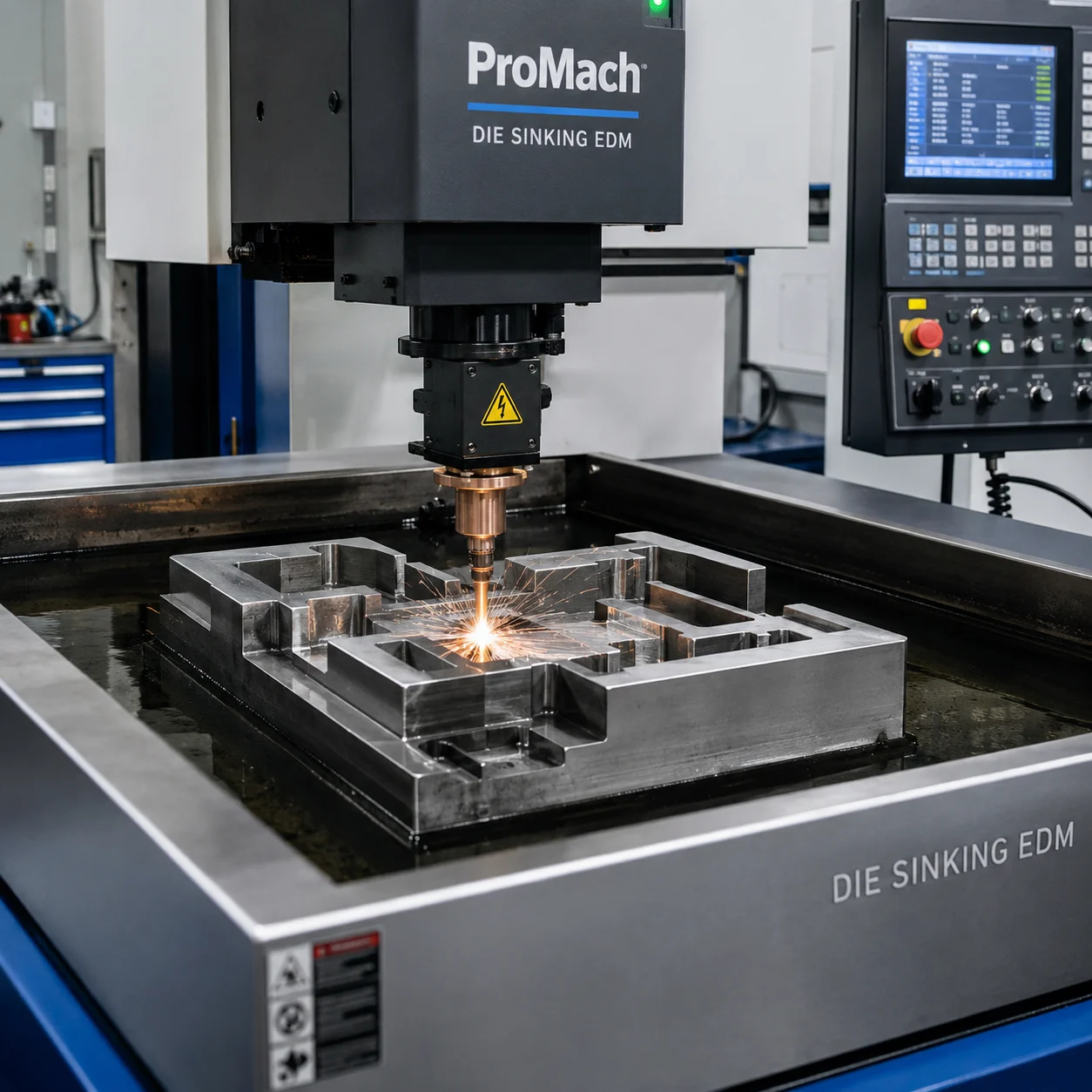

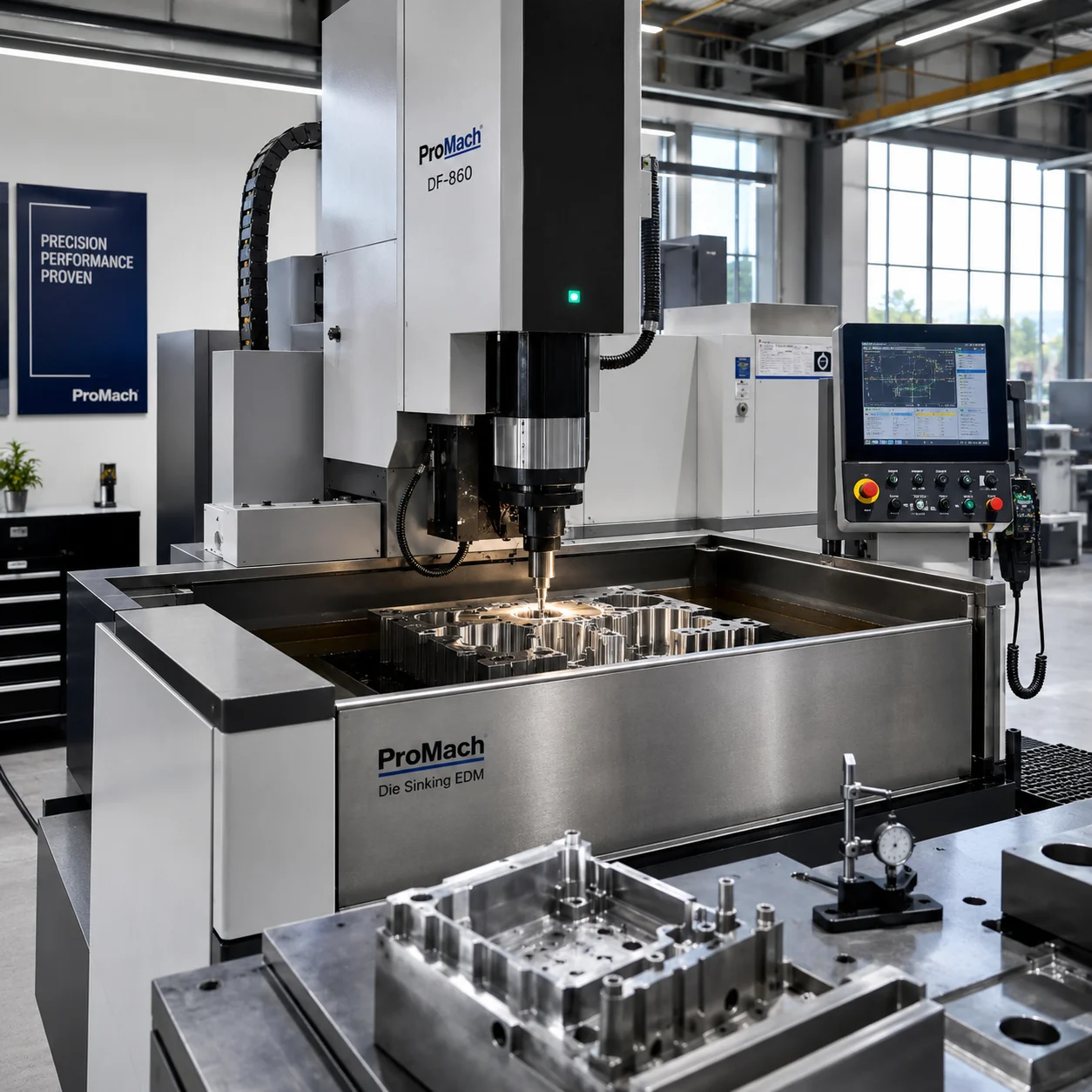

Что такое EDM погружения в матрицу и как он формирует сложные полости?
EDM погружения в матрицу (электрическая разрядная обработка) использует специально изготовленный проводящий электрод — обычно графит или медь — погруженный в диэлектрическую жидкость для воспроизведения сложной, высокой точности геометрии на заготовке посредством контролируемой искровой эрозии. В отличие от обычной фрезеровки на ЧПУ, которая основана на вращающемся режущем усилии, процесс EDM погружения удаляет материал атом за атомом без физического контакта. Это делает его лучшим методом производства для создания слепых полостей, внутренних острых углов и глубоких узких ребер, которые невозможно выполнить с помощью традиционных фрез.
Ключевые преимущества точной EDM-обработки
Удаление материала независимо от твердости: Поскольку процесс основан на тепловой эрозии, а не на механическом срезе, он легко обрабатывает закаленные инструментальные стали, стеллит, хастеллой и жаропрочные сверхсплавы без отклонения инструмента.
Нулевые силы резания на сложных полостях: Отсутствие физического давления инструмента позволяет безопасно обрабатывать ультратонкие стенки, глубокие ребра с высоким соотношением сторон и микроскопические особенности без риска деформации детали.
Истинные острые углы и слепые профили: Путем обратного проектирования геометрии в электрод EDM мы достигаем радиусов углов до минимального технического порога, обходя традиционные ограничения радиуса инструмента на ЧПУ.
Важные технические аспекты и снижение рисков
Управление износом электродов EDM: Искровой разряд ухудшает электрод во время обработки. Мы минимизируем это с помощью передовых стратегий многопроходных электродов, отдельных этапов грубой и финальной обработки, а также точного программирования компенсации износа на ЧПУ.
Контроль слоя рекристаллизации (белого слоя): Интенсивная тепловая энергия оставляет микроскопический слой рекристаллизации на поверхности металла. Наши инженеры тщательно настраивают параметры разряда на финальной стадии, чтобы минимизировать этот слой, сделать его однородным и легко очищаемым после обработки или микробластинга.
Факторы стоимости проекта и времени выполнения: Общая инвестиция в инструменты напрямую связана с количеством электродов, необходимых для конкретной геометрии. Мы оптимизируем дизайн электродов во время стандартного обзора DFM, чтобы сократить сроки выполнения и устранить ненужные настройки.
Целостность процесса Vastmaterial: от проектирования электрода до замкнутой системы инспекции
СПЕЦИАЛЬНЫЙ ОБЗОР ПРОЕКТИРОВАНИЯ ЭЛЕКТРОДА
Каждая 3D-модель проходит строгую инженерную оценку для определения оптимального зазора искрового разряда, расположения промывочных каналов и выбора материала электрода (графит против меди).
ПАРАМЕТРИЧЕСКИЕ ТЕСТОВЫЕ ПРОБЕГИ И КАЛИБРОВКА
Параметры разряда — включая время импульса, плотность тока и пиковое напряжение — настраиваются специально под металлургическое состояние вашего сплава, чтобы исключить риски теплового трещинообразования или микротрещин.
Многоступенчатые стратегии черновой и чистовой обработки
Черновые проходы с высоким током быстро удаляют основной объем материала, затем следуют точные циклы электроэрозионной обработки (ЭДМ) с низким током и высокой частотой для уточнения размерных допусков и улучшения состояния поверхности.

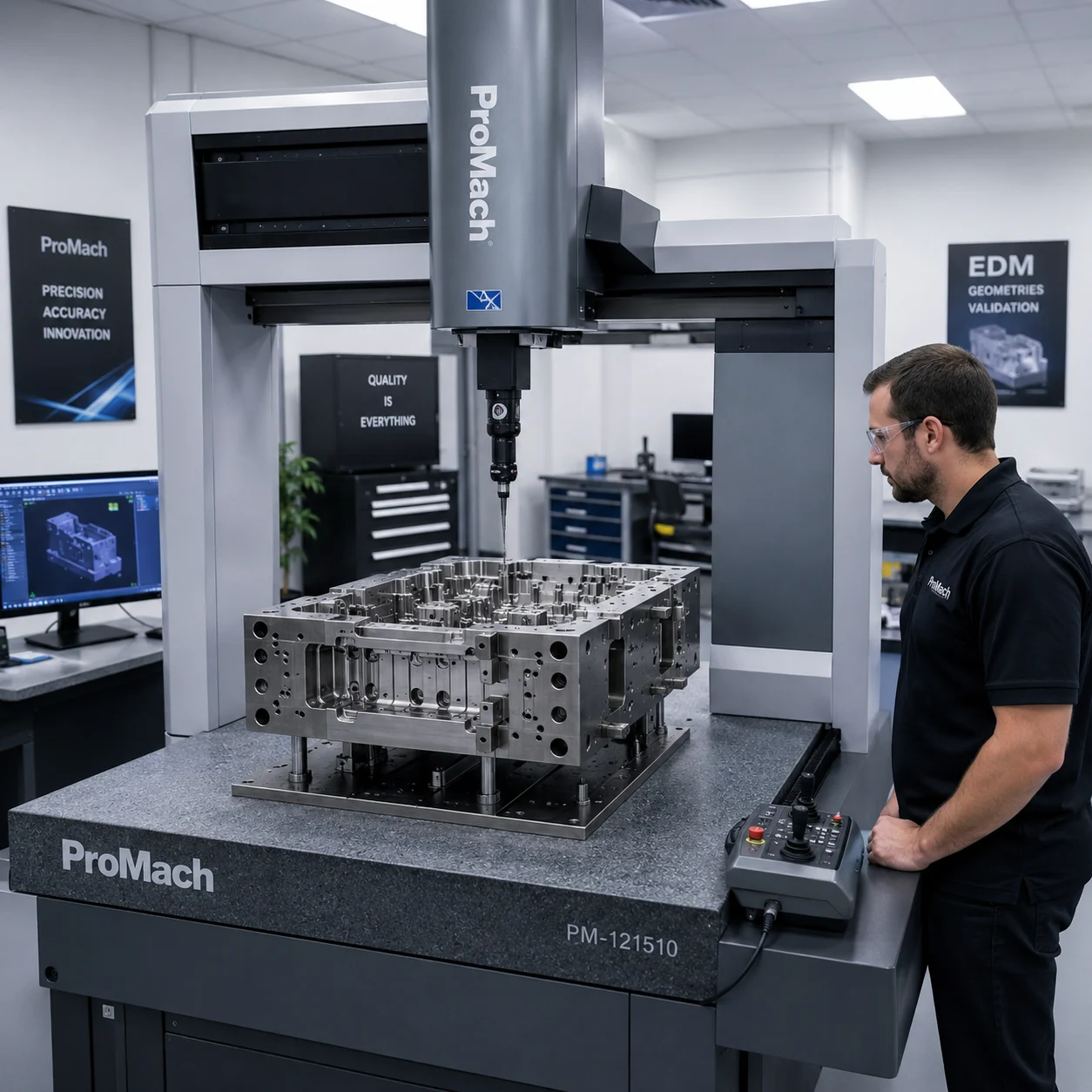

Замкнутая метрология с использованием координатно-измерительных машин (КИМ)
Геометрия деталей измеряется с помощью координатно-измерительных машин (КИМ) и оптических компараторов, чтобы убедиться, что критические внутренние размеры полостей точно соответствуют вашему чертежу.
Совместимость материалов и термообработки для погружной электроэрозионной обработки
Твердость материала и инженерные свойства
- Металлы после термообработки и полностью закалённые инструментальные стали остаются прекрасно обрабатываемыми методом погружной электроэрозионной обработки без риска поломки инструмента.
- Высокая электрическая проводимость является основным требованием, обеспечивающим стабильную, непрерывную искровую эрозию на различных марках сплавов.
- Суперсплавы и тугоплавкие металлы которые при традиционной фрезерной обработке с ЧПУ вызывают сильный износ инструмента, эффективно разрушаются электроэрозией без механических нагрузок.
- Сложные металлургические микроструктуры сохраняют свою структурную целостность, поскольку бесконтактный процесс исключает режущие силы.
- Предварительно механически обработанные литые заготовки с неровными поверхностными окалинами могут быть точно доработаны в локальных областях с использованием целевых параметров электроэрозионной обработки.
Передовые стратегии электроэрозионной обработки
- Настройки пользовательского разряда калибруются на основе теплопроводности для балансировки скорости удаления материала и износа электрода.
- Многоступенчатое программирование электрода учитывает материалоспецифические слои рекристаллизации, обеспечивая точность контроля до микрона.
- Интегрированные опции обработки поверхности такие как микроабразия и прецизионное полирование, используются для управления зоной теплового воздействия.
- Обзор предварительной термообработки помогает согласовать последовательность обработки, оптимизируя снятие напряжений и предотвращая искажения размеров.
- Консультация по технической осуществимости предоставляется заранее для сплавов с низкой теплопроводностью или нестандартных композитных металлических матриц.
Vastmaterial обслуживает широкий спектр инженерных сплавов, высокотемпературных суперсплавов и закаленных сталей. Благодаря бесшовной интеграции нашего опыта в точное литье и передовых возможностей EDM для вырезания форм, мы разрабатываем оптимальные маршруты производства, адаптированные к точному состоянию вашего материала после термообработки. Если ваш проект включает неметаллические материалы или специализированные покрытия, обратитесь к нашей инженерной команде для проведения DFM-обзора и оценки процесса.
Передовые разработки электродов для EDM и инженерный опыт
- • Проектирование электродов для точного EDM: Индивидуально разработанные геометрии с использованием премиального графита или медных сплавов, оптимизированные специально для высокой проводимости и превосходной стойкости к тепловому износу.
- • Прогнозируемое компенсирование износа электрода: Передовые стратегии моделирования зазора искры и соотношения износа, сохраняющие точные размеры при работе с сложными, глубокими геометриями.
- • Многоэлектродное сегментное машиностроение: Бесшовное выполнение стадий грубой, полуфинишной и ультраточной обработки EDM, предназначенное для изоляции тепловых напряжений и предотвращения микротрещин.
- • Стратегии повторного использования и пакетной обработки: Стандартизированные матрицы инструментов и протоколы репликации электродов, минимизирующие затраты на подготовку единицы продукции при обеспечении высокой воспроизводимости для серийного производства.
В Vastmaterial наша инженерная команда разрабатывает индивидуальные стратегии электродов на основе критических функциональных датумов вашей детали. Балансируя параметры искры с геометрической сложностью, мы постоянно обеспечиваем исключительную точность компонентов при контроле общих затрат на инструменты.
💡 —загрузите ваши 3D-модели (STEP/IGES) сегодня для быстрого инженерного анализа, оптимизации количества электродов и подробной оценки времени выполнения заказа.
Черновые электроды
Разработаны для агрессивной искровой разрядки с целью достижения максимальных скоростей удаления материала на тяжелых отливках или массивных полостях.
Ценность: Значительно сокращают начальные циклы и эффективно подготавливают сложные геометрии перед критическими этапами финишной обработки.
Финишные электроды
Созданы для микроособенностей, сложных глубоких ребер и острых внутренних радиусов, которые требуют промышленные компоненты.
Ценность: Обеспечивают точные линейные и геометрические допуски, одновременно создавая аккуратную и предсказуемую поверхность EDM.
Локальные электроди для ремонта и модификаций
Специализированы для целенаправленных пост-обработок после термической обработки, корректировок особенностей или выборочного снятия слоя поверхности.
Ценность: Предлагают экономически эффективную альтернативу полным циклам переработки и утилизации при изменениях в инженерных или инструментальных проектах.
Наш проверенный процесс EDM с погружением и строгий производственный рабочий процесс
- 1
Проверка чертежей и согласование требований
Мы тщательно проверяем ваши 3D-модели и инженерные чертежи, чтобы определить критические линейные размеры, геометрические допуски, точные датумные плоскости и требования к поверхности, а также ваши ожидания по срокам выполнения. Для ранней проверки дизайна мы можем согласовать рабочий процесс с Обработка прототипов требованиями до начала массового производства.
Вход: Чертежи деталей, 3D-файлы (STEP/IGES) и спецификации материалов
Результат: утвержденный инженерный чек-лист для производства и проектирования инструментов
- 2
Комплексный подход к проектированию и стратегии инструментария
Инженеры Vastmaterial проводят тщательный обзор проектирования для производственной пригодности. Мы оцениваем необходимость предварительной обработки методом ЧПУ-фрезерования для удаления основного материала, рассчитываем точное количество электродов и моделируем процесс электроэрозионной обработки с погружением для снижения рисков.
Вход: Проверенные данные компонентов и целевые объемы производства
Результат: Оптимизированный индивидуальный план маршрутизации ЭДМ и матрица допуска износа электродов
- 3
Точная изготовление электродов и приспособлений
Мы обрабатываем специальные графитовые или медные электроды, адаптированные под ваши глубокие ребра, слепые полости или острые углы. Каждый электрод уникально сериализован, проверен на отклонения размеров и запрограммирован с учетом конкретных компенсаций искрового зазора.
Вход: Утвержденные модели DFM и параметры программирования траектории инструмента
Результат: Сертифицированные массивы электродов и жесткие многостаночные системы крепления
- 4
Сегментированная черновая и чистовая электроэрозионная обработка
Ваши компоненты проходят многоступенчатое искровое эрозионное воздействие. Мы применяем высокоамплитудную черновую обработку для эффективного удаления основного металла, за которой следуют этапы чистовой обработки с микро-токами для достижения точных допусков ЭДМ и тонких текстурных характеристик.
Вход: Подготовленные металлические заготовки, литые детали из инструментальной стали и откалиброванные электроды
Результат: Высокоточные обработанные элементы, готовые к специализированной последующей обработке
- 5
Удаление слоя переплава и отделка
Для гарантии долговечности компонентов при высоких нагрузках мы тщательно обрабатываем измененный поверхностный слой. Варианты включают точную полировку, микрошариковую обработку и контролируемое снятие напряжений для устранения риска слоя переплава или микротрещин.
Вход: Обработанные электроэрозионные компоненты
Результат: Термически стабилизированные детали, соответствующие точным профилям поверхности
- 6
Метрология и неразрушающий контроль ЭДМ
Каждый критический размер, внутренняя геометрия и малый радиус угла тщательно перепроверяются. Наша лаборатория контроля качества использует современные координатно-измерительные машины (КИМ) и оптические компараторы для проверки полного соответствия дизайну.
Вход: Завершенные производственные партии и обработанные детали
Результат: Полные отчеты по размерам КИМ и сертификаты прослеживаемости материалов
- 7
Одобрение FAIR и плавное масштабирование объёмов производства
После вашего утверждения отчёта по инспекции первого образца (FAIR) мы фиксируем все параметры механической обработки и версии программного обеспечения в нашей системе ERP, чтобы гарантировать единообразное и повторяемое качество в ходе крупносерийного производства.
Вход: Образцы, утверждённые клиентом, и окончательные протоколы инспекций
Результат: Масштабные производственные партии с жестким контролем конфигурации
Строгий контроль качества и прослеживаемость для сложных геометрий электроэрозионной обработки (ЭЭО)
Протоколы контроля процессов
- ◆ Первоначальный контроль изделия (FAI): Полная валидация первоначального разряда электрода и точности настройки перед выпуском полной партии.
- ◆ Отбор проб и аудит в процессе: Непрерывный мониторинг промежутков искрообразования при электроэрозионной обработке, позиционирования и отслеживания износа.
- ◆ Контроль критических характеристик: Фокус на микроэлементах, узких пазах, острых внутренних углах и глубоких ребрах.
- ◆ Версионирование электродов и программ ЧПУ: Строгое цифровое управление, предотвращающее отклонения при повторных или крупносерийных заказах.
- ◆ Прослеживаемость партии от начала до конца: Полная связь от партий сырья до окончательных параметров прецизионной электроэрозионной обработки.
Проверяемые результаты инспекции
Vastmaterial обслуживает отрасли с жесткими требованиями, требующие полной прозрачности. Объединяя прецизионное литье с вторичной электроэрозионной обработкой под единым управлением качества, мы минимизируем ошибки между поставщиками и обеспечиваем полную прослеживаемость каждого компонента.
Выбор правильного процесса электроэрозионной обработки: прошивная электроэрозионная обработка против проволочной электроэрозионной обработки против фрезерования на станках с ЧПУ
| Возможности обработки | Прошивная электроэрозионная обработка (Die Sinking) | Проволочная электроэрозионная обработка (WEDM) | Фрезерование с ЧПУ |
|---|---|---|---|
| Глухие полости и 3D-формы | Превосходные возможности для глубоких глухих полостей, внутренних пресс-форм и сложных 3D-геометрий. | Неспособна обрабатывать глухие полости; требует сквозного отверстия для направляющей проволоки. | Ограничено вылетом инструмента, прогибом и эвакуацией стружки в глубоких, закрытых карманах. |
| Контурная резка и сквозные отверстия | Возможно с использованием специализированных электродов, но менее эффективно для прямых, непрерывных сквозных резов. | Отраслевой стандарт для сверхточных сквозных резов, сложных профилей и прорезей. | Высокоэффективно для стандартных открытых профилей, но ограничено диаметром и длиной инструмента. |
| Радиус угла и острые углы | Достигает практически идеальных острых внутренних углов с нулевым радиусом и микромасштабных элементов. | Строго ограничено диаметром проволоки (обычно до R0,1 мм или меньше). | Строго ограничено радиусом режущего инструмента; оставляет скругление во всех внутренних углах. |
| Чистота поверхности и переплавленный слой | Производит тонкие, изотропные матовые текстуры; требует контролируемых параметров для управления переплавленным слоем. | Достигает исключительной, зеркальной линейной чистоты поверхности с чрезвычайно тонким переплавленным слоем. | Оставляет направленные следы инструмента; шероховатость поверхности сильно зависит от подач и смещений между проходами. |
| Основные факторы затрат | Индивидуальная конструкция электрода, материал электрода (медь/графит) и общее время искрообразования. | Время рабочего цикла станка, расход проволоки и толщина/высота детали. | Износ инструмента, почасовая стоимость работы станка и сложность оснастки для многокоординатных установок. |
| Типичные инженерные применения | Формы для литья под давлением, глубокие ребра, глухие шпоночные канавки, штампы из закалённой стали и доработка отливок по выплавляемым моделям. | Матрицы для экструзии, компоненты штамповочного инструмента, профили зубчатых колес и вырубка из толстых листов. | Черновое снятие больших объёмов, общие механические корпуса, кронштейны и конструктивные элементы. |
Технические рекомендации по выбору: когда выбирать тот или иной процесс
- Выберите ванную электроэрозионную обработку (ЭДМ) когда ваша деталь требует глубоких, глухих полостей, микроособенностей, острых внутренних углов или сложной геометрии в закалённых сталях или жаропрочных сплавах, до которых стандартные станочные инструменты не могут добраться без помех.
- Выберите проволочную электроэрозионную обработку (ЭДМ) когда нужно разрезать толстые закалённые проводящие заготовки с строгими допусками, создать узкие пазы или получить непрерывные, сложные двухмерные профили с минимальными отходами материала.
- Выберите фрезерование на ЧПУ в качестве основного чернового этапа или для полностью доступной геометрии, где приоритет отдается высокой скорости съёма материала и производственной пропускной способности, а не экстремальной геометрической сложности.
В компании Vastmaterial мы исключаем догадки. Наше предприятие объединяет прецизионное литьё по выплавляемым моделям, многокоординатное фрезерование на ЧПУ, проволочную ЭДМ и современную ванную электроэрозионную обработку под одной крышей. Это позволяет нашей инженерной команде бесшовно комбинировать процессы, направляя ваши детали через максимально экономичную и точную последовательность изготовления.
Часто задаваемые вопросы по процессу EDM Sinkер: Стоимость, сроки выполнения, целостность поверхности и инженерные изменения
Изучите наиболее распространённые инженерные и производственные вопросы, связанные с точной обработкой Sinkер EDM, включая дизайн электродов, допуски на обработку, контроль слоя рекоста, планирование производства и оптимизацию процесса для сложных промышленных компонентов.
Стоимость инструментов и обработки Sinkер EDM в основном определяется сложностью индивидуального дизайна электрода, общим временем работы искрового эрозионного станка и заданными допусками или требованиями к поверхности. Закалённые инструментальные стали, нержавеющие стали и жаропрочные суперсплавы требуют стратегических настроек параметров, что влияет на циклы обработки.
Кроме того, глубокие ребра, слепые полости и микроособенности могут потребовать стратегии с несколькими электродами (черновая, полуфинишная и финальная обработка) для компенсации объемного износа электрода и сохранения геометрической точности.
Сложность электрода
Тонкие геометрии полостей требуют передовых стратегий изготовления графитовых или медных электродов.
Цели по качеству поверхности
Точные требования к шероховатости поверхности значительно увеличивают продолжительность финальных циклов обработки.
Твердость материала
Сплавы с высокой твердостью требуют калиброванных параметров разряда EDM и более медленных циклов эрозии.
Наша инженерная команда анализирует ваши 3D CAD-модели и технические чертежи для прогнозирования сроков на основе сложности изготовления электродов, требований к предварительной обработке (например, черновая обработка на ЧПУ для удаления крупного материала из сложных полостей) и заданных соотношений глубины к ширине таких особенностей, как острые углы или узкие прорезы.
Объединяя в рамках одного предприятия наши услуги по точной литью, ЧПУ-обработке и точечному EDM, Vastmaterial оптимизирует производственный поток для снижения рисков сроков и устранения задержек при транспортировке между поставщиками.
Типичные факторы оценки сроков выполнения
- Количество и сложность изготовления электродов
- Требуемые циклы черновой и финальной EDM-обработки
- Требования к подготовке материалов и предварительной обработке
- Окончательная проверка, валидация CMM и постобработка
Процесс электроэрозионной обработки (EDM) по своей природе создает тонкий слой рекристаллизации (белый слой) из-за быстрого плавления и повторного затвердевания. Для контроля и минимизации этого слоя мы используем многоступенчатые параметры EDM, систематически переходя от высокоамперных циклов черновой обработки к низкоамперным, высокочастотным циклам тонкой обработки, ограничивающим глубину рекристаллизации.
Для критически важных компонентов, чувствительных к усталости, таких как аэрокосмическая или медицинская техника, мы включаем вторичные этапы постобработки, такие как химическое травление, ультразвуковая полировка или пескоструйная обработка стеклянными шариками, чтобы полностью удалить измененный слой и гарантировать целостность материала.
Контроль рекристаллизационного слоя
Тонкая настройка разрядов и низкоэнергетические финальные импульсы уменьшают концентрацию теплового напряжения и толщину белого слоя.
Вторичная обработка поверхности
Дополнительные процессы полировки и микрообработки обеспечивают превосходную усталостную прочность и металлургическую однородность.
Точная электроэрозионная обработка по шаблону широко применяется в аэрокосмической, медицинской, энергетической, автомобильной, производстве форм и промышленном инструменте, где традиционные методы обработки не могут достичь требуемой геометрии или допусков.
Этот процесс особенно ценен для закаленных стальных инструментов, инжекционных форм, турбинных компонентов, медицинских имплантатов, микроособенностей и сложных слепых полостей, требующих исключительной точности размеров и однородности поверхности.
