Corpo da Válvula de Fundição sob Pressão Baixa de Alumínio – Processo e Ligas

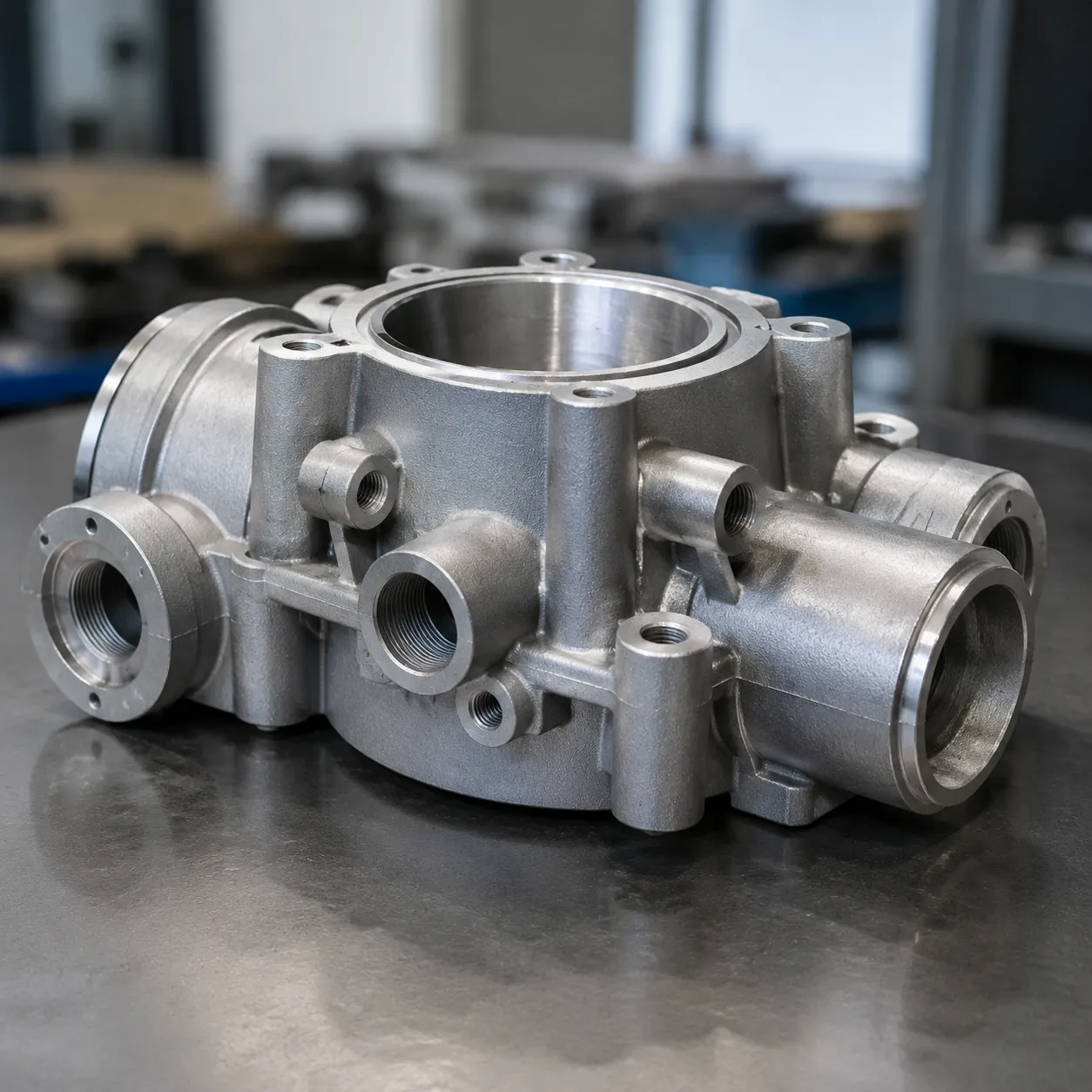

An corpo de válvula de fundição sob pressão baixa de alumínio é produzido alimentando alumínio fundido em um molde permanente sob pressão controlada de gás baixa, resultando em invólucros hidráulicos e pneumáticos densos e à prova de fugas. Este guia compara o processo LPDC com HPDC e fundição por gravidade, cobre ligas e Usinagem CNC etapas de acabamento, e delineia o controlo de defeitos, regras de projeto e pontos de verificação de RFQ para compradores OEM.

Como funciona a produção do corpo de válvula de fundição sob pressão baixa de alumínio

A fundição sob pressão baixa de alumínio (LPDC) é um processo de fabricação de precisão projetado para produzir corpos de válvula hidráulicos e pneumáticos de alta densidade e à prova de fugas.^[5] Ao alimentar alumínio fundido em um molde permanente sob baixa pressão de gás, eliminamos turbulência do metal, captura de ar e defeitos internos, entregando componentes capazes de suportar condições operacionais rigorosas.

Como funciona o processo LPDC

• Preenchimento de baixo para cima: A pressão controlada de gás (0,2 a 1 bar) empurra o alumínio fundido para cima através de um tubo de riser para a cavidade do molde a partir de baixo, garantindo um fluxo laminar suave.
• Solidificação Direcional: A parte superior da peça esfria primeiro enquanto a pressão contínua alimenta metal líquido para compensar a contração, produzindo estruturas densas e sem porosidade.^[1]
• Controlo de pureza: O fornecimento submerso de líquido impede que escórias, óxidos e ar entrem na câmara da válvula.

Por que o Alumínio é Ideal para Corpos de Válvula

• Superior Vedação à Pressão: Alta densidade do material impede micro-fugas em blocos de válvula hidráulica e pneumática sob pressão contínua.
• Proporção Óptima Força-Peso: Reduz o peso total do sistema enquanto mantém a integridade estrutural em maquinaria pesada.
• Resistência à Corrosão e ao Calor: Prolonga a vida útil dos componentes em ambientes operacionais adversos e canais de fluidos de alta temperatura.
• Usinabilidade de Precisão: Proporciona acabamentos de superfície precisos e tolerâncias dimensionais apertadas para pós-usinagem CNC de assentos internos de válvula e ports.

Fundição LPDC vs. HPDC vs. Fundição por Gravidade

Vantagens Chave dos Corpos de Válvula em Fundição por Gravidade de Baixa Pressão em Alumínio

Escolher um corpo de válvula de fundição sob pressão baixa de alumínio entrega um equilíbrio ótimo entre integridade estrutural, precisão e eficiência geral de produção.

Integridade Estrutural Superior e Baixa Porosidade

• Enchimento Suave de Baixo para Cima: O metal fundido entra na cavidade do molde por baixo sob pressão de gás baixa controlada, eliminando o aprisionamento de ar e óxidos.
• Estrutura de Fundição Densa: A alimentação contínua sob pressão durante a solidificação direcional cria uma fundição de alumínio virtualmente livre de porosidade.

Alta Precisão Dimensional e Acabamento de Superfície Liso

• Pós-processamento Mínimo: A replicação precisa do molde produz tolerâncias apertadas, reduzindo significativamente a dependência de usinagem CNC secundária extensiva.
• Passagens Internas Limpas: Superfícies de parede interna lisas otimizam o fluxo de fluidos e reduzem as quedas de pressão em complexos corpos de válvula hidráulica fundidos aplicações.

Máxima Estanqueidade e Resistência à Pressão

• Fiabilidade Zero Fugas: Alta densidade estrutural garante excepcional pressão de fundição por gravidade, prevenindo fugas em sistemas hidráulicos e pneumáticos críticos.
• Propriedades Mecânicas Elevadas: Estruturas de grão finas e uniformes proporcionam resistência à tração superior e durabilidade sob altas pressões de trabalho.^[2]

Fabricação de volume médio a alto com relação custo-benefício

• Alta produtividade de material: Alimentação direta de baixo para cima alcança até 90% de utilização de metal ao eliminar grandes risers e canais de alimentação.
• Produção Escalável: Juntamente com os nossos visão geral de peças fundidas em liga programas, e através dos nossos especializados serviços de fundição de alumínio, reduzimos os custos por unidade para produções de volume médio a alto, mantendo padrões rigorosos de qualidade. Também oferecemos serviços de prototipagem rápida e fabrico dedicados a testar e validar designs personalizados de válvulas antes da produção em larga escala.

Ligas de alumínio usadas na fabricação de corpos de válvula LPDC

Propriedades do A356 e Tratamento Térmico T6

Ao fundir componentes de alto desempenho corpo de válvula de fundição sob pressão baixa de alumínio componentes, A356 é a nossa recomendação principal de material. Seu alto teor de silício e magnésio proporciona fluidez superior, resistência à corrosão e resistência estrutural.

• - Fluidez Superior: Garante fluxo de metal suave através de paredes finas e canais internos complexos.
• Tratamento T6: Aplicar um processo de solução e envelhecimento T6 aumenta significativamente resistência à tração e a resistência à tração, proporcionando máxima vedação contra vazamentos.
• Desempenho de Zero Vazamento: Fornece a estrutura de baixa porosidade necessária para corpos de válvula hidráulica de alta resistência.

A380 e A319 para Geometrias Complexas

Para geometrias complexas de válvula que requerem trajetórias internas de fluxo intricadas, A380 e A319 ligações oferecem ótimas alternativas.

• Liga de A380: Oferece capacidades excecionais de preenchimento de moldes e estabilidade dimensional. É ideal para formas complexas, embora o A356 continue a ser preferido para vedação de alta pressão.
• Liga de A319: Combina excelente fundição com usinabilidade sólida, oferecendo uma solução económica para carcaças de válvula padrão.

Para avaliar especificações detalhadas do material, explore o nosso Alloy Guide for High Performance Alloys and Precision Casting.

Liga A360 para corpos de válvula críticos à corrosão

Quando a névoa salina, condensado ou meios quimicamente agressivos aumentam o risco de corrosão, liga A360 é uma alternativa prática às químicas de fundição tradicionais. liga A380 A A360 normalmente troca uma pequena quantidade de fundibilidade por resistência à corrosão e ductilidade melhoradas, o que ajuda a prolongar a vida útil dos assentos de válvula e das plataformas de vedação após Usinagem CNC.

• Quando especificar A360: Manifolds exteriores, ambientes de lavagem e plataformas adjacentes ao petróleo e gás onde as margens de corrosão são tão importantes quanto a resistência à tração.
• Quando manter A380 / A356: Manifolds pneumáticos de paredes finas complexas (A380) ou blocos hidráulicos de alta pressão que necessitam de resposta T6 (A356).

Seleção de Ligas para Válvulas Hidráulicas e Pneumáticas

A seleção da liga de alumínio adequada depende da pressão de operação, tipos de fluido e exigências mecânicas. Consulte o nosso Guia de Processos de Fundição de Alumínio Fundido, Ligas e Seleção para combinar materiais de fundição com as exigências específicas da sua aplicação.

• Corpos de válvula hidráulica: Confie na A356-T6 para lidar com picos de fluido pesados sem fugas de micro-porosidade ou fadiga estrutural.
• Corpos de válvula pneumática: Utilize A380 ou A319 para usinagem CNC rápida e tolerâncias apertadas em sistemas de gestão de ar de baixa pressão.

Corpos de válvula de gaveta, esfera e retenção feitos com alumínio LPDC

Os compradores raramente encomendam uma carcaça genérica - eles especificam uma família de válvulas. O mesmo corpo de válvula de fundição sob pressão baixa de alumínio processo suporta várias geometrias quando os núcleos, o estoque de parede e o estoque de usinagem são planeados com antecedência.

• Válvulas de gaveta: Cavidades maiores e envelopes de curso mais longo necessitam de estoque de parede uniforme e núcleos cuidadosamente suportados para que os assentos permaneçam planos após o T6.
• Válvulas de esfera: Câmaras esféricas e furos do eixo recompensam o enchimento de baixo para cima; deixamos estoque CNC previsível nos diâmetros de vedação para atingir a concentricidade após a usinagem.
• Válvulas de retenção: Percursos de fluxo mais curtos e características de bolsos de mola ainda beneficiam de solidificação direcional para que as áreas de assento permaneçam densas sem impregnação.
• Corpos de controlo / manifold: Blocos multi-galeria combinam densidade LPDC com extensa Usinagem CNC de ports, fios e furos de bobina.

Para programas de petróleo e gás e fluidos industriais que indicam químicas A380 ou A360 no desenho, alinhamos a prática de fusão e rotas de tratamento térmico antes de cortar o aço do molde.

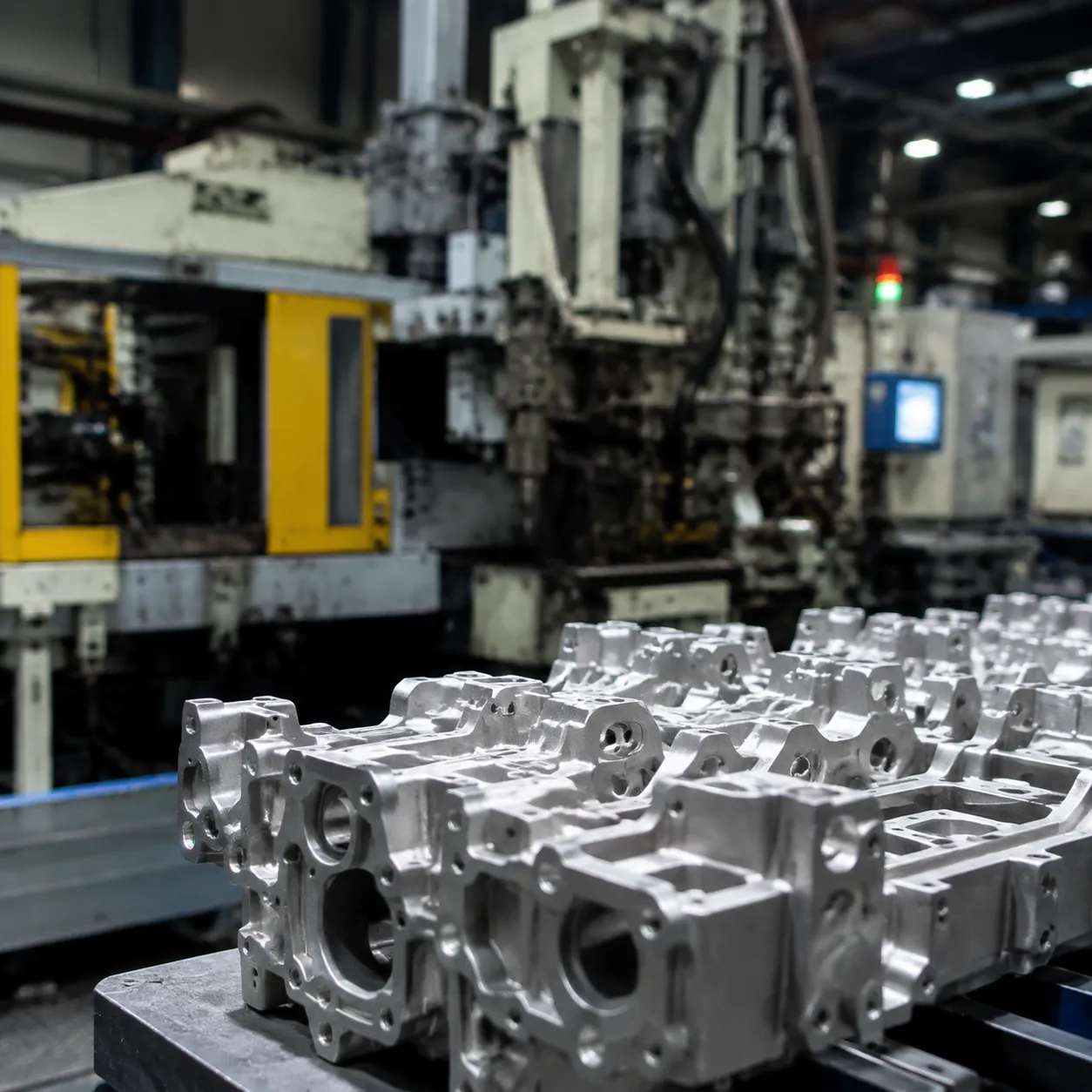

Processo de Fundição em Pressão Baixa Passo a Passo para Corpos de Válvula

Utilizamos um processo controlado de fundição em pressão baixa para fabricar componentes densos. corpo de válvula de fundição sob pressão baixa de alumínio Comparado com o método tradicional corpos de válvula de fundição em areia de alumínio, nossa metodologia passo a passo garante zero vazios internos, tolerâncias apertadas e uma excepcional estanqueidade à pressão.

Design de Moldes e Otimização do Sistema de Corrediças

Cada fundição bem-sucedida começa com um design de molde preciso para LPDC. Projetamos moldes de aço permanentes com sistemas de corredores e risers otimizados para direcionar o metal fundido suavemente para geometrias internas complexas.

• Simulação de Fluxo: Simulações avançadas de preenchimento de moldes identificam riscos de armadilhas de ar e otimizam transições de espessura de parede antes da produção.
• Alimentação de Baixo para Cima: As portas são colocadas na parte inferior da cavidade do molde para suportar um preenchimento suave para cima sem turbulência na superfície.
• Compatibilidade de Liga: Com ligas de alumínio de alto desempenho para fundição, nossos moldes produzem peças consistentes e de alta densidade.

Alumínio Fundido Alimentado sob Pressão Baixa

Em vez de depender da gravidade ou de uma injeção de alto impacto, o alumínio fundido é empurrado para cima através de um tubo de riser sob baixa pressão de gás (0,2 a 1 bar).

• Preenchimento Sem Turbulência: Pressão controlada para cima preenche a cavidade do molde de forma constante, proporcionando uma fundição de alumínio sem porosidade.
• Transferência de Metal Limpo: Extrair metal líquido debaixo da superfície do banho impede que óxidos e escórias entrem na peça do corpo da válvula fundida.

Solidificação e Resfriamento Controlados

Manter pressão contínua durante a fase de resfriamento é fundamental para a integridade estrutural.

• Solidificação Direcional: O metal solidifica progressivamente desde o topo do molde até ao alimentador sob pressão.
• Compensação de Encolhimento: O metal líquido alimenta continuamente as áreas encolhidas à medida que a peça esfria, produzindo fundições de válvula à prova de fugas em cada ocasião.

Tratamento térmico e usinagem CNC

Após a remoção do molde, os corpos das válvulas passam por tratamentos de acabamento para satisfazer especificações mecânicas e dimensionais rigorosas.

Fundição em molde permanente e o Processo LPDC para corpos de válvula

Fundição em molde permanente descreve moldes de metal reutilizáveis em vez de moldes de areia. A fundição por pressão de molde de baixa pressão é uma forma assistida por pressão de trabalho de molde permanente: ar seco empurra alumínio fundido uma tubulação de alimentador para dentro da cavidade, mantendo a pressão de alimentação durante a solidificação.

• Por que a distinção importa: O molde de gravidade permanente depende apenas da cabeça metaloestática; o processo LPDC adiciona enchimento controlado e compensação de encolhimento, razão pela qual corpos de válvula que necessitam de decks à prova de vazamentos frequentemente passam de vertimento por gravidade para LPDC.
• Faixa de pressão: A prática de fundição geralmente mantém a pressão de enchimento/alimentação numa faixa baixa, na ordem de alguns décimos de bar para cerca de 1 bar (aproximadamente alguns psi até os meados dos psi), ajustada de acordo com a massa da peça e o sistema de gating - não um ponto de definição universal.^[1]
• DNA de ferramentas partilhadas: Rebarba, linhas de separação e manutenção de matrizes de aço parecem-se com outros trabalhos de moldes permanentes, mas a LPDC acrescenta vedação do forno, limpeza do tubo de riser e curvas de pressão como parâmetros críticos do processo.

Prevenção de Defeitos e Controlo de Qualidade em Corpos de Válvula LPDC

Minimização de Porosidade por Encolhimento e Inclusões de Gás

Produzindo uma peça sem porosidade corpo de válvula de fundição sob pressão baixa de alumínio exige controlo rigoroso sobre a pureza do metal fundido e a dinâmica de arrefecimento. No nosso processo de fundição sob pressão baixa, alimentação de baixo para cima e solidificação direcional controlada eliminam eficazmente gases presos e cavidades de encolhimento (ver também solução de problemas de defeitos comuns de fundição).

• Alimentação Suave do Metal: Manter uma pressão de gás baixa e estável (0,2 a 1 bar) elimina turbulência, prevenindo a formação de óxido dentro de cavidades complexas da válvula.
• Gestão do Equilíbrio Térmico: Resfriamento alvo do molde garante alta densidade, produzindo peças de válvula confiáveis, à prova de fugas engenheiradas para ambientes de operação severos.
• Desgaseificação do Metal: Eliminação do hidrogênio dissolvido com gás inerte antes da fundição previne a formação de micro-porosidade durante a solidificação.

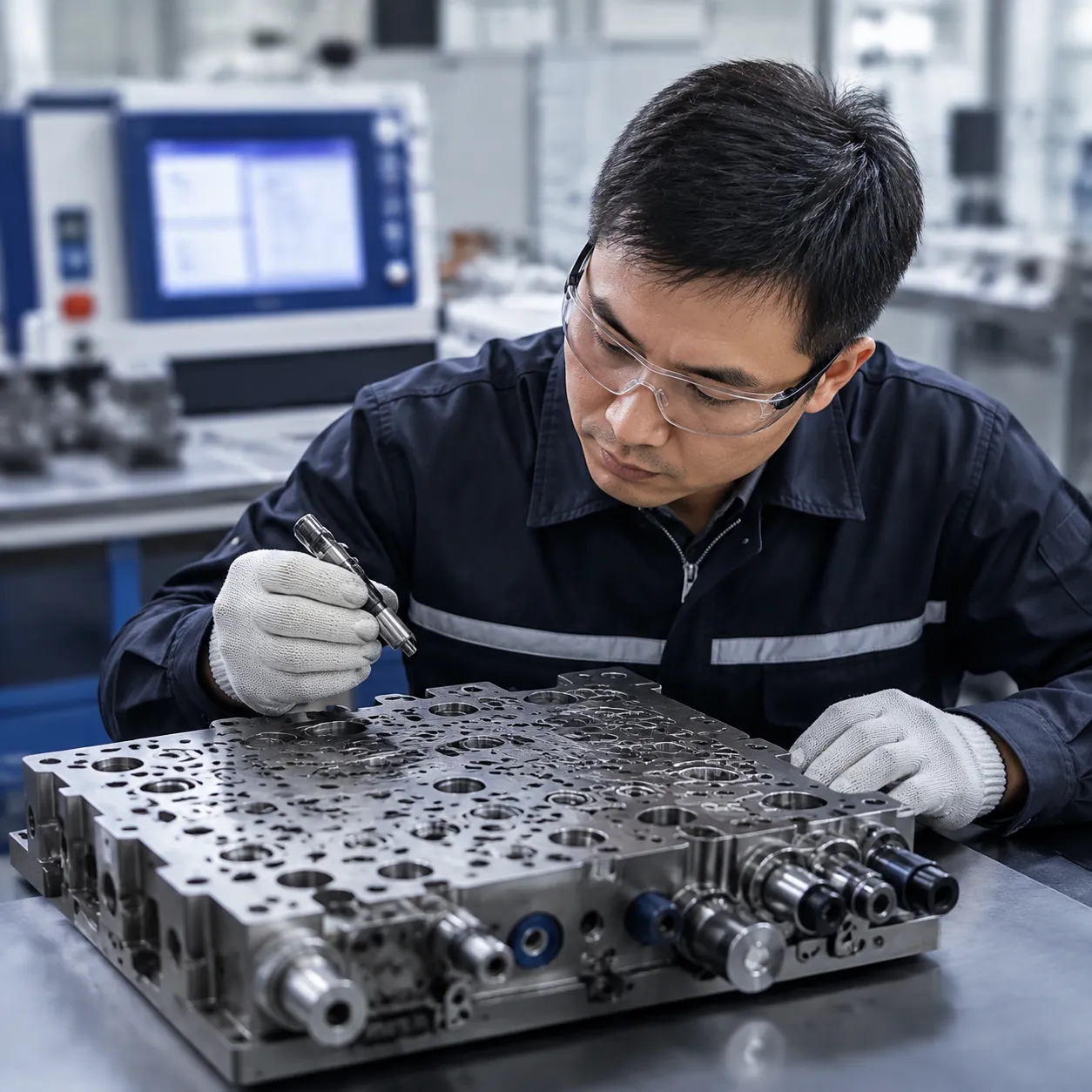

Protocolos de Ensaios Não Destrutivos (END)

Para garantir uma estanqueidade de pressão intransigente em todas as válvulas hidráulicas e pneumáticas, aplicamos rigorosos procedimentos de testes e controlo de qualidade em fases-chave da fabricação.

• Inspeção por Raios-X Digital: Detecta inclusões de gás subterrâneas ou porosidade interna escondida profundamente dentro de canais internos antes do início do usinagem.^[4]
• Teste de fugas de Hélio e Ar-Subaquático: Valida a integridade do selo de alta pressão para zero fugas sob pressão hidráulica máxima.

Normas de Inspeção Dimensional e Testes de Pressão

Canais internos intricados e superfícies de montagem apertadas requerem medição de precisão para atender aos padrões internacionais.

• Escaneamento com Máquina de Medição por Coordenadas (MMC): Sondas automáticas de MMC verificam tolerâncias geométricas críticas, espessura de parede e alinhamento do núcleo.
• Teste Hidrostático de Prova: Cada corpo de válvula passa por testes de prova e ruptura que excedem as pressões de trabalho nominal para garantir segurança e desempenho a longo prazo em campo.

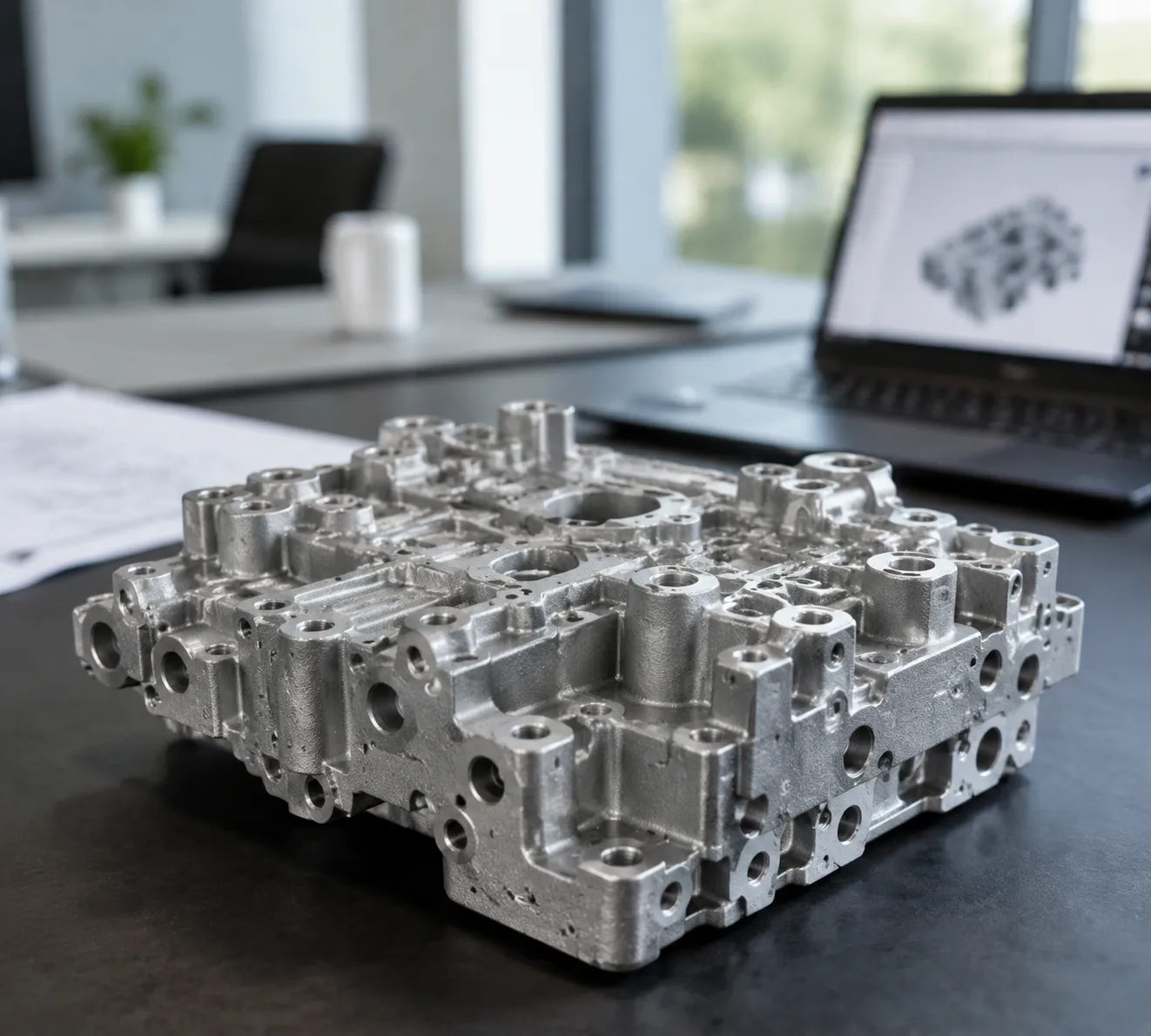

Diretrizes de Design para Corpos de Válvula de Fundição de Alta Pressão em Alumínio

Engenharia de um alto desempenho corpo de válvula de fundição sob pressão baixa de alumínio exige equilibrar a dinâmica de fluidos com os fundamentos de fundição sólida. Seguimos regras geométricas rigorosas durante o design do molde para garantir estanqueidade a alta pressão e fiabilidade estrutural - alinhe cedo com uma design de fundição DFM revisão antes do corte do aço.

Uniformidade na Espessura das Paredes e Raios

Manter uma espessura de parede uniforme evita pontos quentes isolados, vazios de encolhimento e porosidade interna. Quando variações na parede são necessárias, transições suaves garantem uma solidificação direcional adequada.

• Espessura de Parede Alvo: Manter a espessura primária da parede entre 4 mm e 6 mm para fluxo otimizado da liga e resistência estrutural.
• Transições Gradualmente: Limitar variações na espessura da parede a uma proporção de 1:4 para evitar armadilhas de calor abruptas.
• Filetes Generosos: Aplique raios iguais a 50% a 100% da espessura da parede em todos os cantos internos. Bordas afiadas causam concentrações de tensão e levam a fugas ou fissuras sob pressão de operação.

Ângulos de desbaste e colocação da linha de separação

Ângulos de desbaste adequados permitem uma ejeção suave sem marcar superfícies críticas de vedação. Trabalhar com uma empresa de moldes industriais assegura que a ferramenta seja projetada para longas séries de produção com tolerâncias dimensionais apertadas.

Mantenha as linhas de separação ao longo das bordas externas não vedantes para evitar rebarba nas superfícies de acoplamento críticas, minimizando o desgaste da ferramenta a jusante durante serviço de CNC online para peças de precisão.

Posicionamento do núcleo para canais de fluxo internos

Corpos de válvula hidráulica e pneumática dependem de uma integração precisa do núcleo para formar galerias internas complexas e caminhos de fluido.

• Suporte de impressão do núcleo: Impressões de núcleo seguro em múltiplos pontos de contacto para evitar deslocamento ou flutuação do núcleo sob a pressão do metal fundido em ascensão.
• Caminhos de mídia suaves: Projetar geometrias internas que facilitem a remoção completa de areia e a lavagem minuciosa após a fundição.
• Inclinação do núcleo de aço: Fornecer um ângulo mínimo de 2° na inclinação dos pinos de aço retráteis para evitar agarramento nos canais de fluxo internos.

Aplicações para corpos de válvula de fundição sob pressão baixa de alumínio

Em várias indústrias, as equipas escolhem uma corpo de válvula de fundição sob pressão baixa de alumínio quando peso, resistência à corrosão e estanqueidade à pressão devem coexistir em volumes médios a altos.

• Skids de petróleo e gás / processos: Carcaças de válvula de gaveta, esfera e retenção e os seus manifolds relacionados, onde documentação, densidade e ligas resistentes à corrosão (incluindo A360) são importantes.
• Automotivo e hidraulica móvel: Corpos de controlo de fluido relacionados com transmissão e travões, válvulas de sistema de ar e carcaças de atuadores leves que ainda necessitam de verificações de fugas após usinagem.
• Tubagens industriais de gás e utilidades: Corpos de válvula de tubo e blocos de distribuição onde passagens internas suaves reduzem a perda de pressão em comparação com superfícies de areia fundida ásperas.
• Hidráulica industrial geral e pneumática: Blocos de válvula adjacentes às bombas e manifolds pneumáticos que beneficiam de estruturas de liga de alumínio compatíveis com T6.

Quando especificar um corpo de válvula de fundição sob pressão baixa de alumínio

Utilize LPDC quando o desenho exigir paredes de alumínio estanques à pressão, resistência tratável termicamente e controlo dimensional repetível - e quando o volume anual puder amortizar as ferramentas de aço.

• Prefira LPDC quando: Caminhos de fuga são inaceitáveis, é necessário T6, galerias internas são complexas, e é preciso uma densidade melhor do que o risco de porosidade típico do fundido sob alta pressão permite.
• Prefira fundição por gravidade quando: Peças forem mais espessas, mais simples e de menor pressão, ou quando os orçamentos de ferramentas precisarem permanecer mais baixos para volumes modestos.
• Prefira fundição em areia quando: As mudanças na geometria ocorrem frequentemente, os volumes são baixos, ou envelopes muito grandes tornam os moldes de aço permanentes economicamente inviáveis - veja também as nossas notas sobre corpos de válvula de fundição em areia de alumínio.
• Prefira HPDC quando: Peças de parede fina com volume extremamente alto dominam e os requisitos de tratamento térmico / vazamento são menos severos do que os decks de vedação hidráulica.

Se ainda estiver comparando famílias de processos na fase de RFQ, a nossa visão geral de casting de areia vs fundição em molde de metal ajuda a enquadrar as trocas entre ferramentas e tolerâncias antes de definir o processo do corpo da válvula.

Perguntas Frequentes

LPDC vs. Fundição em Areia para Corpos de Válvula

A fundição sob pressão de baixa pressão supera a fundição em areia tradicional em densidade, acabamento superficial e controle dimensional ao fabricar corpos de válvula OEM personalizados.

Pressões de trabalho para corpos de válvula de alumínio LPDC

Usando ligas de alumínio fundidas de alto desempenho com solidificação direcional densa permite que as peças fundidas suportem de forma confiável altas exigências operacionais:

• Aplicações de Válvula Hidráulica: Muitos programas hidráulicos destinam-se a pressões de trabalho que variam aproximadamente entre os meados de dezenas de bar até às baixas centenas de bar após a utilização de ligas adequadas, tratamento térmico e design de paredes - sempre confirme com o desenho e o plano de prova de resistência.
• Aplicações de Válvula Pneumática: Corpos pneumáticos normalmente operam de cerca de 10 bar até várias dezenas de bar, dependendo das juntas, do estoque de paredes e dos fatores de segurança.
• Resiliência à Pressão de Ruptura: Estruturas internas sólidas ajudam os programas a manter fatores de segurança de projeto face à pressão de trabalho - os níveis de prova e ruptura devem estar escritos no plano de qualidade.

Como o Tratamento Térmico Melhora o Desempenho

An corpo de válvula de fundição sob pressão baixa de alumínio passa por tratamento térmico de solução T6 e envelhecimento artificial para maximizar a fiabilidade a longo prazo:

• Resistência Mecânica: Normalmente aumenta substancialmente a resistência à tração e a resistência ao limite de escoamento em relação ao estado de fundição; os ganhos exatos dependem da composição da liga e da prática de envelhecimento.^[2]
• Dureza de Superfície: Melhora a resistência ao desgaste ao longo dos canais de fluxo internos e assentos das válvulas.
• Alívio de Tensões: Elimina tensões residuais internas para prevenir distorções térmicas e fugas na fronteira de pressão.

Vida útil típica de um molde de fundição LPDC

• Vida útil da ferramenta: Os moldes de aço ferramenta de alta qualidade H13 frequentemente oferecem cerca de dez a centenas de milhares de tiros de fundição, dependendo da liga, do controlo térmico e da manutenção.^[3]
• Fatores que prolongam a vida útil da ferramenta: Pressão controlada de alimentação de metal fundido (0,2 a 1 bar), manutenção rotineira do molde, revestimentos anti-soldadura e regulação térmica automatizada do molde.
